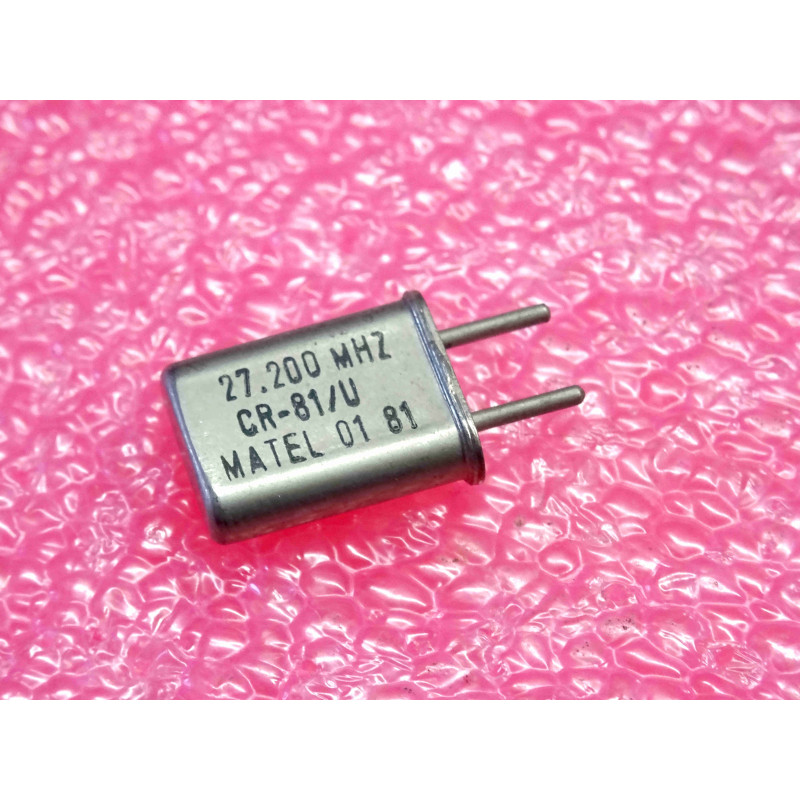

Lot de 2 Quartz Piézoélectriques MATEL CR-81/U – Fréquence 27,200 MHz (Canal 20 CB / Fréquence Modélisme R/C & Télécommandes 27 MHz) – Boîtier Traversant HC-49/U (Entraxe 4,9 mm)

Lot de 2 Quartz Piézoélectriques MATEL CR-81/U – Fréquence 27,200 MHz (Canal 20 CB / Fréquence Modélisme R/C & Télécommandes 27 MHz) – Boîtier Traversant HC-49/U (Entraxe 4,9 mm)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de 2 résonateurs à quartz de précision pour émission / réception radiofréquence, norme militaire / industrielle CR-81/U fabriqué par MATEL. Calibrés sur la fréquence normalisée de 27,200 MHz (27,20000 MHz, fréquence officielle du Canal 20 CB, centre de bande également utilisé pour les télécommandes sans fil, automatismes de portail/garage et le modélisme radiocommandé R/C en bande 27 MHz), ces quartz en boîtier métallique hermétique traversant type HC-49/U (entraxe standard de 4,9 mm) sont conçus pour les oscillateurs pilotes (TX/RX), les émetteurs-récepteurs et les modules HF.

CaractéristiqueSpécification
Type de ComposantRésonateur à quartz piézoélectrique RF (Quartz Crystal Resonator)
QuantitéLot de 2 pièces (paire idéale pour émetteur/récepteur ou maintenance)
Fabricant / NormeMATEL / Spécification CR-81/U (CR81/U)
Fréquence Nominale27,200 MHz / 27,20000 MHz (Canal 20 CB / Bande 27 MHz & Modélisme)
Mode d'Oscillation3ème harmonique (3rd Overtone) / Fondamental selon circuit pilote
Type de BoîtierBoîtier métallique hermétique standard HC-49/U (profil haut standardisé)
Entraxe des Broches4,9 mm (pas standardisé pour perçage traversant PCB ou support enfichable)
Sorties / Connexion2 broches radiales à souder ou à enficher (Through-Hole)
État des ComposantsNeufs de stock professionnel (NOS) / Préservés sous emballage protecteur
Usage & ApplicationsPostes CB / Citizen Band (Canal 20), télécommandes de modélisme (véhicules, bateaux R/C), automatismes sans fil, platines radio HF et modules 27 MHz

Points Forts & Spécificités Techniques

  • Fréquence Standardisée 27,20000 MHz (Canal 20 CB) : Remplacement direct pour l'étage quartz pilote ou oscillateur local des émetteurs et récepteurs CB, modélisme et automatismes radio.

  • Norme Industrielle & Militaire CR-81/U : Fabrication robuste MATEL garantissant une excellente stabilité en fréquence, une dérive thermique maîtrisée et une grande résistance aux chocs et vibrations mécaniques.

  • Format Universel HC-49/U : Entraxe standard de 4,9 mm permettant l'insertion directe sur support à ressort/lyre ou la soudure traversante sur circuit imprimé.

Conseils d'Atelier & Remplacement

  1. Brasage & Précaution Thermique :

    • En montage soudé, braser les sorties avec un fer thermostaté (300-330 °C max) rapidement (moins de 3 secondes par patte) pour éviter d'altérer la lame de quartz interne.

    • Laisser un jeu mécanique de 1 à 2 mm au-dessus du PCB ou intercaler une rondelle isolante (mylar/plastique) si des pistes cuivrées cheminent sous le boîtier métallique.

  2. Nettoyage du Support :

    • Nettoyer les pastilles ou les pinces du réceptacle à l'aide d'un pinceau imbibé d'alcool isopropylique afin d'éliminer toute trace d'oxydation et résidu de flux.

  3. Calibrage HF :

    • Sur un étage émetteur/récepteur réglable, ajuster si nécessaire le condensateur ajustable (trimmer) au fréquencemètre pour caler l'oscillation sur 27,20000 MHz avec une précision optimale.

Composants Haute Fréquence & Radiocommunication / Lot de 2 quartz MATEL CR-81/U 27,200 MHz boîtier HC-49/U entraxe 4,9 mm neufs.
