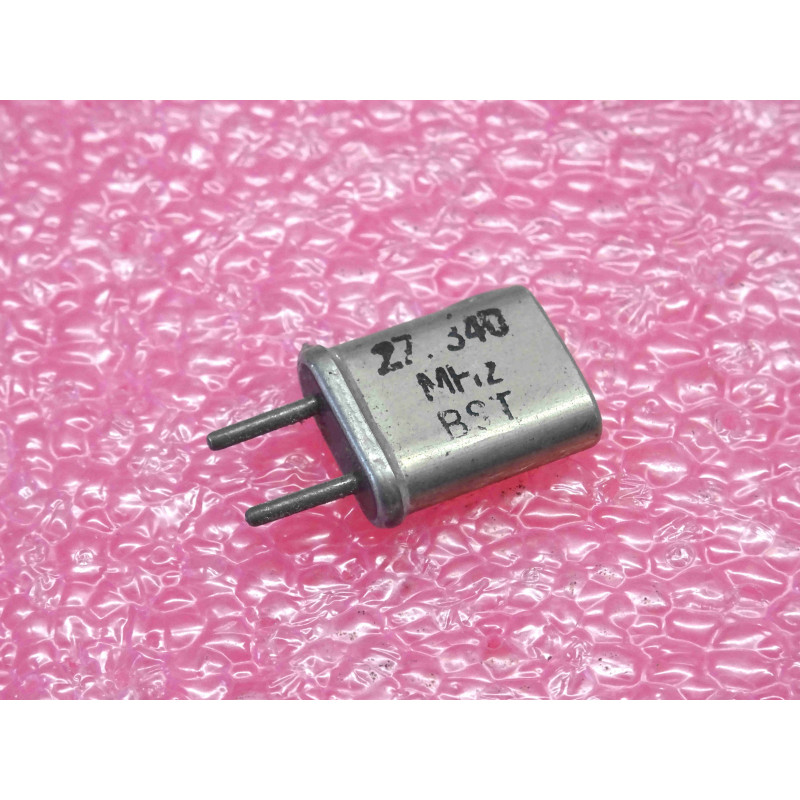

Résonateur à quartz de précision pour circuits d'émission et de réception radiofréquence, fabriqué par B.S.T.. Calibré sur la fréquence normalisée de 27,340 MHz (fréquence spécifique / canal intermédiaire utilisé pour le modélisme R/C, les télécommandes industrielles sans fil et les liaisons HF en bande 27 MHz), ce quartz en boîtier métallique hermétique traversant type HC-49 (entraxe standard de 4,9 mm) est conçu pour les oscillateurs pilotes (TX/RX), les émetteurs-récepteurs, les télécommandes de modélisme et les modules HF.
Fréquence Spécifique 27,340 MHz : Remplacement direct pour l'étage quartz pilote ou oscillateur local des émetteurs et récepteurs de radiocommande 27 MHz et automatismes radio.
Stabilité & Précision B.S.T. : Fabrication soignée garantissant une faible dérive thermique, une excellente pureté spectrale et une oscillation stable dans le temps.
Format Standard HC-49 : Entraxe universel de 4,9 mm facilitant l'insertion sur support tulipe/lyre de quartz ou le soudage direct sur circuit imprimé.
Brasage & Précaution Thermique :
En cas de montage soudé, braser les sorties avec un fer thermostaté (300-330 °C max) rapidement (moins de 3 secondes par patte) pour éviter d'endommager la lame de quartz interne.
Laisser un jeu mécanique de 1 à 2 mm au-dessus du PCB ou intercaler une rondelle isolante (mylar/plastique) si des pistes cuivrées cheminent sous le boîtier métallique.
Nettoyage du Circuit :
Nettoyer les pastilles ou les pinces du support à l'aide d'un pinceau imbibé d'alcool isopropylique afin d'éliminer toute trace d'oxydation et résidu de flux.
Calibrage HF :
Sur un étage émetteur/récepteur réglable, ajuster si nécessaire le condensateur ajustable (trimmer) au fréquencemètre pour caler l'oscillation sur 27,34000 MHz avec une précision optimale.
Composants Haute Fréquence & Radiocommunication / Quartz B.S.T. 27,340 MHz boîtier HC-49 entraxe 4,9 mm neuf.
