Quartz Piézoélectrique MATEL CR-81/U – Fréquence 27,445 MHz (27,44500 MHz – Bande Supérieure CB / Canaux Sup. & Fréquence Radiocommande R/C 27 MHz) – Boîtier Traversant HC-49/U (Entraxe 4,9 mm)

Quartz Piézoélectrique MATEL CR-81/U – Fréquence 27,445 MHz (27,44500 MHz – Bande Supérieure CB / Canaux Sup. & Fréquence Radiocommande R/C 27 MHz) – Boîtier Traversant HC-49/U (Entraxe 4,9 mm)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

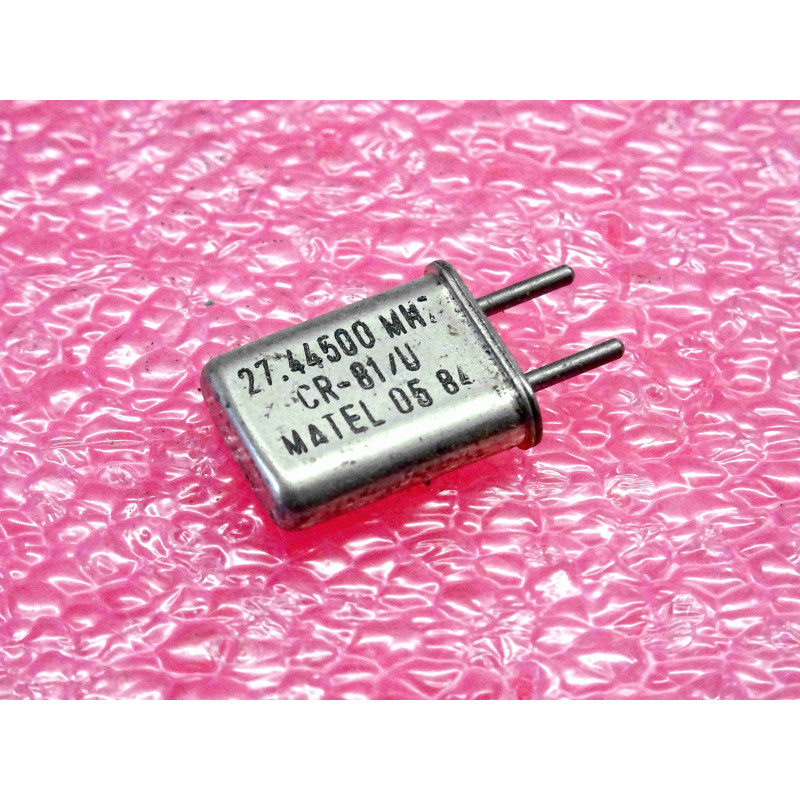

Résonateur à quartz de précision pour émission / réception radiofréquence, norme militaire / industrielle CR-81/U fabriqué par MATEL. Calibré sur la fréquence normalisée de 27,445 MHz (27,44500 MHz, correspondant au canal 44 des bandes supérieures / extensions CB, ainsi qu'aux fréquences de radiocommande et téléguidage modélisme 27 MHz), ce quartz en boîtier métallique hermétique traversant type HC-49/U (entraxe standard de 4,9 mm) est conçu pour les oscillateurs pilotes (TX/RX), les émetteurs-récepteurs HF/CB, les télécommandes de modélisme (R/C) et les modules HF.

CaractéristiqueSpécification
Type de ComposantRésonateur à quartz piézoélectrique RF (Quartz Crystal Resonator)
Fabricant / NormeMATEL / Spécification CR-81/U (CR81/U)
Fréquence Nominale27,445 MHz / 27,44500 MHz (Canaux Supérieurs CB / Bande R/C 27 MHz)
Mode d'Oscillation3ème harmonique (3rd Overtone) / Fondamental selon circuit pilote
Type de BoîtierBoîtier métallique hermétique standard HC-49/U (profil haut standardisé)
Entraxe des Broches4,9 mm (pas standardisé pour perçage traversant PCB ou support enfichable)
Sorties / Connexion2 broches radiales à souder ou à enficher (Through-Hole)
État du ComposantNeuf de stock professionnel (NOS) / Préservé sous emballage protecteur
Usage & ApplicationsPostes CB / HF (émetteurs/récepteurs), platines radio HF, télécommandes de modélisme (véhicules, bateaux, avions R/C), talkies-walkies 27 MHz

Points Forts & Spécificités Techniques

  • Fréquence Dédiée 27,44500 MHz : Remplacement direct pour la synthèse d'horloge ou le quartz pilote des émetteurs-récepteurs 27 MHz, extensions de bande et émetteurs de modélisme.

  • Norme Industrielle & Militaire CR-81/U : Fabrication robuste MATEL garantissant une excellente stabilité en fréquence, une dérive thermique maîtrisée et une grande résistance aux chocs et vibrations mécaniques.

  • Format Universel HC-49/U : Entraxe standard de 4,9 mm permettant l'insertion directe sur support à ressort/lyre ou la soudure traversante sur circuit imprimé.

Conseils d'Atelier & Remplacement

  1. Brasage & Précaution Thermique :

    • En montage soudé, braser les sorties avec un fer thermostaté (300-330 °C max) rapidement (moins de 3 secondes par patte) pour éviter d'altérer la lame de quartz interne.

    • Laisser un jeu mécanique de 1 à 2 mm au-dessus du PCB ou intercaler une rondelle isolante (mylar/plastique) si des pistes cuivrées cheminent sous le boîtier métallique.

  2. Nettoyage du Support :

    • Nettoyer les pastilles ou les pinces du réceptacle à l'aide d'un pinceau imbibé d'alcool isopropylique afin d'éliminer toute trace d'oxydation et résidu de flux.

  3. Calibrage HF :

    • Sur un étage émetteur/récepteur réglable, ajuster si nécessaire le condensateur ajustable (trimmer) au fréquencemètre pour caler l'oscillation sur 27,44500 MHz avec une précision optimale.

Composants Haute Fréquence & Radiocommunication / Quartz MATEL CR-81/U 27,445 MHz boîtier HC-49/U entraxe 4,9 mm neuf.
