New Old Stock

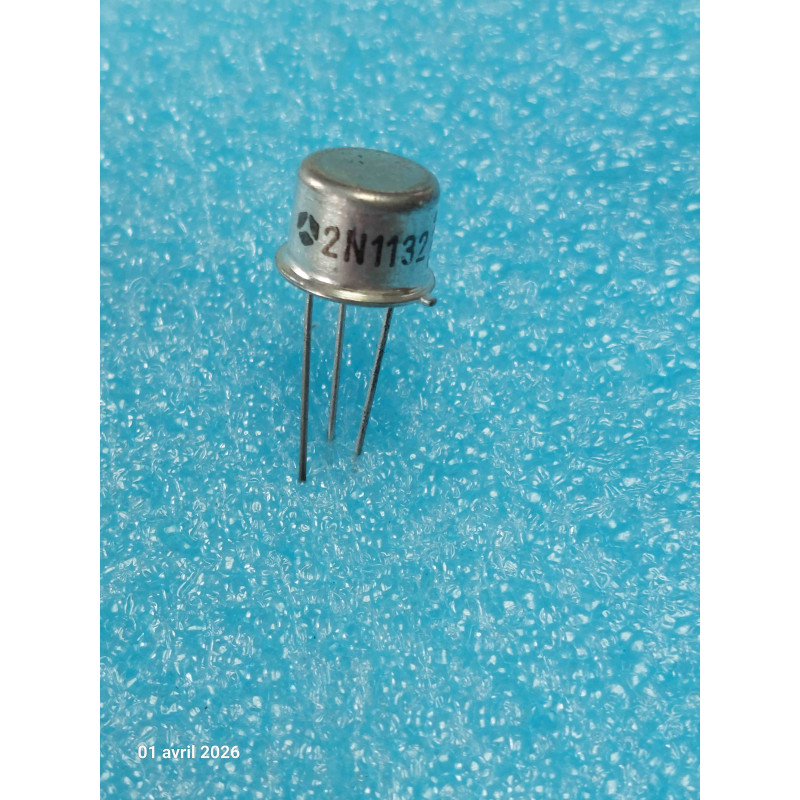

Lot de 3 Transistors Bipolaires PNP Thomson 2N1132 – Boîtier Métallique TO-39

Lot de 3 Transistors Bipolaires PNP Thomson 2N1132 – Boîtier Métallique TO-39

(0 avis)
5,63 € 5,63 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de trois transistors au silicium de type PNP de puissance moyenne (Silicon PNP Power Transistor), issus des fabrications historiques de Thomson, référence industrielle standard 2N1132. Conçu spécifiquement pour les étages de commutation rapide, les circuits de commande et l'amplification linéaire de puissance intermédiaire. Encapsulé sous le robuste boîtier métallique hermétique TO-39 (boîtier métallique à collerette doté de 3 broches). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium de puissance moyenne (PNP Power BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Fabricant d'OrigineThomson
Référence Constructeur2N1132 (Standard JEDEC)
Format du BoîtierBoîtier métallique hermétique à 3 broches TO-39 (Metal Can)
Tension Collecteur-Émetteur Max (Uce0 / Vceo)-30 V
Tension Collecteur-Base Max (Vcbo)-50 V
Courant de Collecteur Continu Max (Ic)-0,6 A (-600 mA)
Puissance Dissipable Maximale (Pd / Ptot)0,8 W (à Tamb = 25°C) / jusqu'à 3 W (à Tc = 25°C avec radiateur)
Gain en Courant Continu (hFE)30 à 90 (pour Ic = 150 mA)
Plage de Température de Jonction (Tj)-65°C à +200°C
ConditionnementLot de 3 pièces
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsCircuits de commutation rapide, étages de commande, amplificateurs audio et maintenance d'équipements électroniques professionnels ou industriels anciens

Points Forts & Spécificités Techniques

  • Blindage Métallique TO-39 : Le boîtier métallique étanche assure une excellente dissipation thermique et permet de relier la coque à un potentiel de masse pour réduire les interférences électromagnétiques dans les montages analogiques.

  • Qualité Thomson d'Époque : Composant semi-conducteur professionnel issu des productions historiques françaises, garantissant la conformité et la fiabilité au sein des équipements d'époque.

  • Robustesse Mécanique : Conçu pour supporter des environnements sévères grâce à sa structure métallique scellée hermétiquement.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-39 (Composant vu de dessous, broches disposées en cercle avec repère d'ergot sur la coque) :

    • Broche 1 : Émetteur (E)

    • Broche 2 : Base (B)

    • Broche 3 : Collecteur (C) (généralement relié électriquement au boîtier métallique).

    • Rappel d'atelier : Vérifiez toujours l'affectation exacte des broches à l'aide d'un testeur de composants universel avant toute insertion sur le circuit imprimé.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base et la touche rouge (+) successivement sur le Collecteur puis sur l'Émetteur. L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,70 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor de puissance PNP SILICIUM Thomson 2N1132 boîtier TO-39 neuf.
