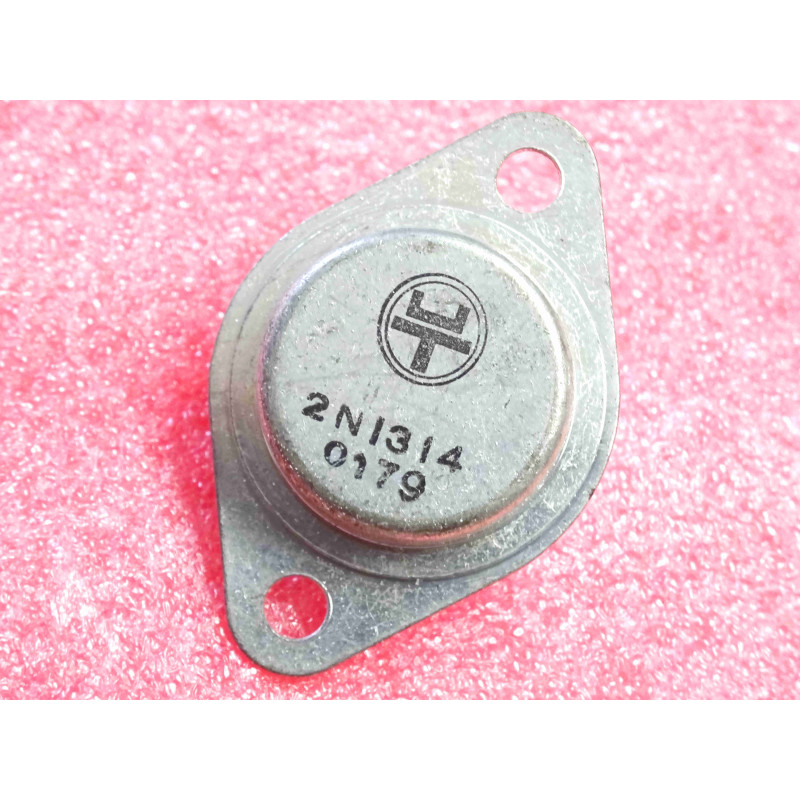

Transistor Bipolaire PNP Germanium 2N1314 – Boîtier Métallique Puissance TO-3 (40 V – 3,5 A)

Transistor Bipolaire PNP Germanium 2N1314 – Boîtier Métallique Puissance TO-3 (40 V – 3,5 A)

(0 avis)
10,83 € 10,83 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistor bipolaire au germanium de type PNP de puissance modérée (Germanium PNP Power Transistor), référence classique de l'industrie semi-conductrice (produit historiquement par divers fabricants majeurs de l'ère classique). Conçu spécifiquement pour les alimentations linéaires de puissance ancienne génération, les amplificateurs audio de basse fréquence à couplage direct ou par transformateur, et les circuits de commutation de charges de puissance modérée au germanium. Encapsulé sous le robuste boîtier métallique hermétique standard TO-3 (format à semelle de fixation à deux trous, le corps métallique servant de collecteur). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP germanium de puissance (Germanium PNP Power BJT)
Technologie de Semi-conducteurGermanium (Ge) – structure de puissance à jonction par alliage ou diffusion
Référence Constructeur2N1314 (Standard JEDEC)
Format du BoîtierBoîtier métallique hermétique de puissance TO-3 (collerette à 2 trous de fixation)
Tension Collecteur-Émetteur Max (Uce / Vce)40 V
Courant de Collecteur Continu Max (Ic)3,5 A continu
Gain en Courant Continu (hFE)Faible à moyen, caractéristique des transistors germanium de puissance
Plage de Température de Jonction (Tj)-65°C à +85°C (sensibilité thermique marquée propre au germanium)
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsRestauration d'amplificateurs audio vintage haut de gamme à transistors germanium, alimentations stabilisées de laboratoires d'époque, et maintenance de convertisseurs historiques

Points Forts & Spécificités Techniques

  • Composant Germanium de Puissance Robuste : Capable de commuter et d'amplifier des courants importants (jusqu'à 3,5 A) sous 40 V, une performance remarquable pour la technologie germanium de son époque.

  • Le Collecteur au Boîtier : Le corps métallique massif du TO-3 et sa semelle de fixation sont reliés électriquement au Collecteur (C). Prévoyez impérativement un kit d'isolation thermique (mica ou silpad et canons isolants) si votre radiateur en aluminium est relié à la masse ou à un autre potentiel.

  • Comportement Thermique : Nécessite une attention particulière en atelier en raison de la sensibilité thermique inhérente au germanium (courants de fuite $I_{CEO}$ plus élevés que le silicium), imposant une bonne ventilation et un montage thermique soigné.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-3 (Composant vu de dessous, broches orientées vers soi, repère asymétrique) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Semelle : Collecteur (C)

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP au germanium : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur puis sur le Boîtier métallique (Collecteur). Les seuils de tension directe mesurés sont nettement plus faibles que pour le silicium, généralement compris entre 0,20 V et 0,35 V. En inversant les touches, le blocage doit être effectif (tout en tenant compte des courants de fuite résiduels caractéristiques du germanium).
