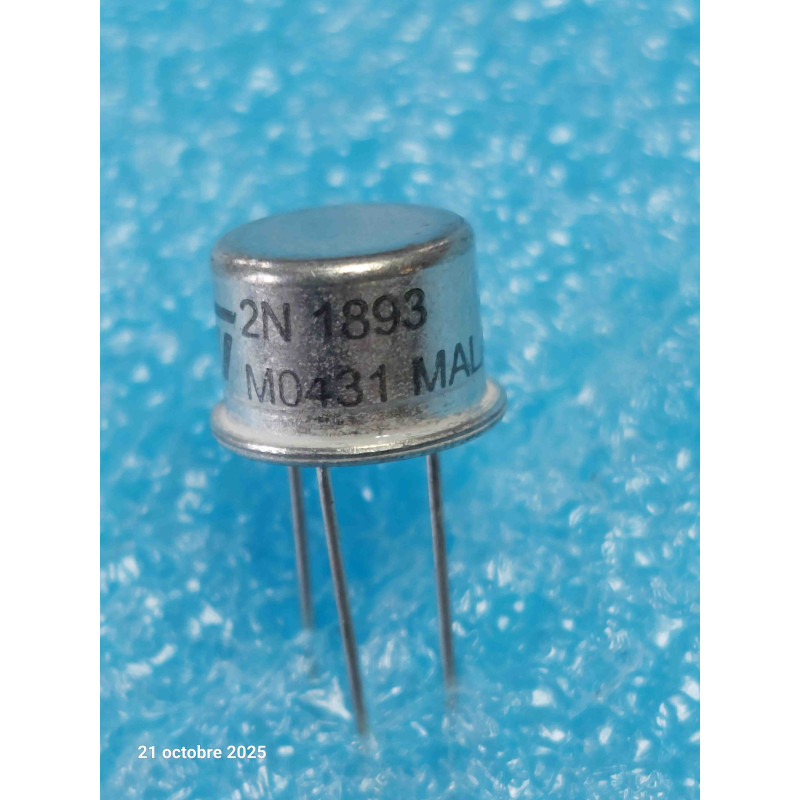

Lot de 3 Transistors Bipolaires NPN STMicroelectronics 2N1893 – Boîtier Métallique TO-39

Lot de 3 Transistors Bipolaires NPN STMicroelectronics 2N1893 – Boîtier Métallique TO-39

(0 avis)
6,46 € 6,46 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de trois transistors au silicium de type NPN pour petits signaux et puissance intermédiaire haute tension (Silicon NPN High-Voltage Transistor), issus des fabrications de STMicroelectronics, référence industrielle historique 2N1893. Conçu spécifiquement pour les étages de commande à haute tension, les régulateurs linéaires et les circuits amplificateurs de tension. Encapsulé sous le robuste boîtier métallique hermétique TO-39 (boîtier métallique à collerette doté de 3 broches). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium haute tension et puissance moyenne (High-Voltage NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale haute tension
Fabricant d'OrigineSTMicroelectronics
Référence Constructeur2N1893 (Standard JEDEC)
Format du BoîtierBoîtier métallique hermétique à 3 broches TO-39 (Metal Can)
Tension Collecteur-Émetteur Max (Uce0 / Vceo)80 V
Tension Collecteur-Base Max (Vcbo)120 V
Courant de Collecteur Continu Max (Ic)0,5 A (500 mA)
Puissance Dissipable Maximale (Pd / Ptot)0,8 W (à Tamb = 25°C) / jusqu'à 3 W (à Tc = 25°C avec radiateur)
Gain en Courant Continu (hFE)30 à 120 (pour Ic = 150 mA, Uce = 10 V)
Plage de Température de Jonction (Tj)-65°C à +200°C
ConditionnementLot de 3 pièces
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsRégulateurs de tension, amplificateurs audio haute tension, étages de commande et maintenance d'équipements électroniques professionnels ou industriels anciens

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée : Conçu pour tolérer des amplitudes de tension importantes sans risque de claquage, idéal pour les circuits d'alimentation et de polarisation exigeants.

  • Blindage Métallique TO-39 : Le boîtier métallique étanche assure une excellente dissipation thermique et protège les jonctions contre les interférences électromagnétiques parasites.

  • Qualité STMicroelectronics : Composant semi-conducteur professionnel issu des lignes de production rigoureuses de la marque, garantissant la fiabilité et le respect des tolérances d'origine.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-39 (Composant vu de dessous, broches disposées en cercle avec repère d'ergot sur la coque) :

    • Broche 1 : Émetteur (E)

    • Broche 2 : Base (B)

    • Broche 3 : Collecteur (C) (généralement relié électriquement au boîtier métallique).

    • Rappel d'atelier : Vérifiez toujours l'affectation exacte des broches à l'aide d'un testeur de composants universel avant toute insertion sur le circuit imprimé.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur le Collecteur puis sur l'Émetteur. L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,70 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN SILICIUM haute tension ST 2N1893 boîtier TO-39 neuf.
