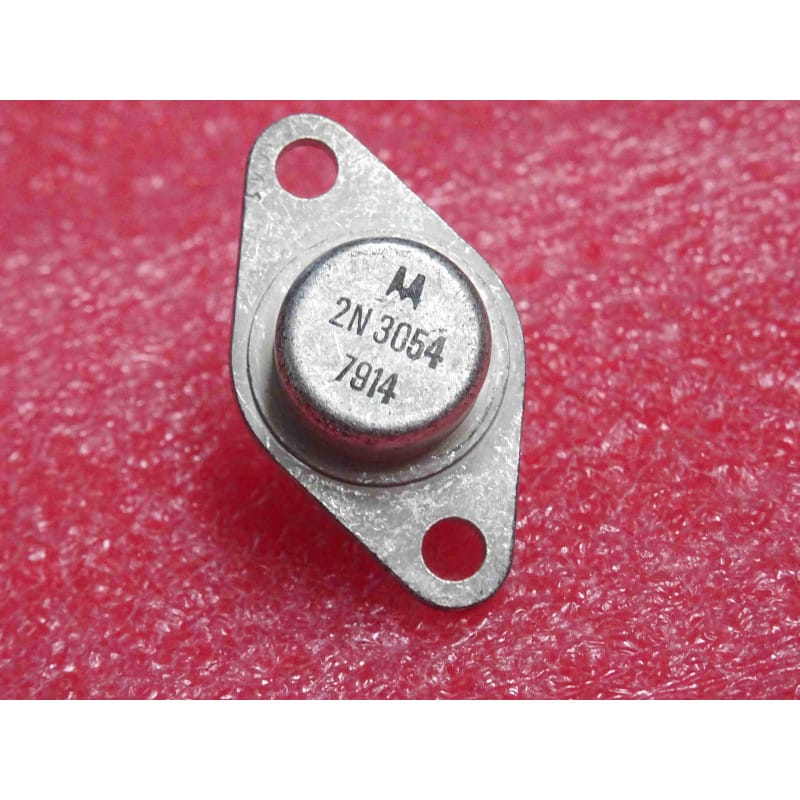

Lot de 2 Transistors Bipolaires NPN Motorola 2N3054 – Boîtier Métallique TO-3 (60 V – 4 A – 50 W)

Lot de 2 Transistors Bipolaires NPN Motorola 2N3054 – Boîtier Métallique TO-3 (60 V – 4 A – 50 W)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier

Lot de deux transistors au silicium de type NPN de puissance moyenne (Silicon NPN Power Transistor), issus des fabrications historiques de Motorola, référence industrielle légendaire 2N3054. Conçu spécifiquement pour les étages de sortie audio linéaire, les régulateurs de tension et la commutation de charges de puissance intermédiaire. Encapsulé sous le robuste boîtier métallique hermétique TO-3 (standard TO-204AA) doté d'une collerette de fixation thermique. Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance moyenne (NPN Power BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale robuste
Fabricant d'OrigineMotorola
Référence Constructeur2N3054 (Standard JEDEC)
Format du BoîtierBoîtier métallique hermétique à collerette TO-3 (TO-204AA)
Tension Collecteur-Émetteur Max (Uce0 / Vceo)60 V
Tension Collecteur-Base Max (Vcbo)90 V
Courant de Collecteur Continu Max (Ic)4 A
Puissance Dissipable Maximale (Pd / Ptot)50 W (à Tc = 25°C avec radiateur thermique adapté)
Gain en Courant Continu (hFE)25 à 100 (pour Ic = 2 A, Uce = 4 V)
Plage de Température de Jonction (Tj)-65°C à +200°C
ConditionnementLot de 2 pièces
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages de sortie audio, alimentations régulées linéaires, amplificateurs de puissance et maintenance d'équipements électroniques industriels ou grand public anciens

Points Forts & Spécificités Techniques

  • Robustesse Thermique du Boîtier TO-3 : Conçu pour dissiper jusqu'à 50 watts par contact direct avec un radiateur en aluminium, assurant une stabilité thermique exceptionnelle en régime établi.

  • Capacité Ampèremétrique de 4 A : Permet de piloter des charges de puissance intermédiaire avec une excellente marge de sécurité et une grande tolérance aux surcharges transitoires.

  • Qualité Motorola d'Époque : Composant semi-conducteur professionnel issu des productions historiques de la marque, garantissant la fiabilité et le respect des tolérances d'origine.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-3 (Composant vu de dessous, broches disposées en ligne avec détrompeur) :

    • Broche 1 : Base (B)

    • Broche 2 : Émetteur (E)

    • Boîtier métallique : Collecteur (C) (la semelle métallique et les vis de fixation constituent la connexion de collecteur; prévoir un kit d'isolation mica si le radiateur est relié à la masse ou à un autre potentiel).

    • Rappel d'atelier : Vérifiez toujours l'affectation exacte des broches à l'aide d'un testeur de composants universel avant toute insertion sur le circuit.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur le Collecteur (le boîtier métallique) puis sur l'Émetteur. L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,70 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN SILICIUM de puissance Motorola 2N3054 boîtier TO-3 neuf.
