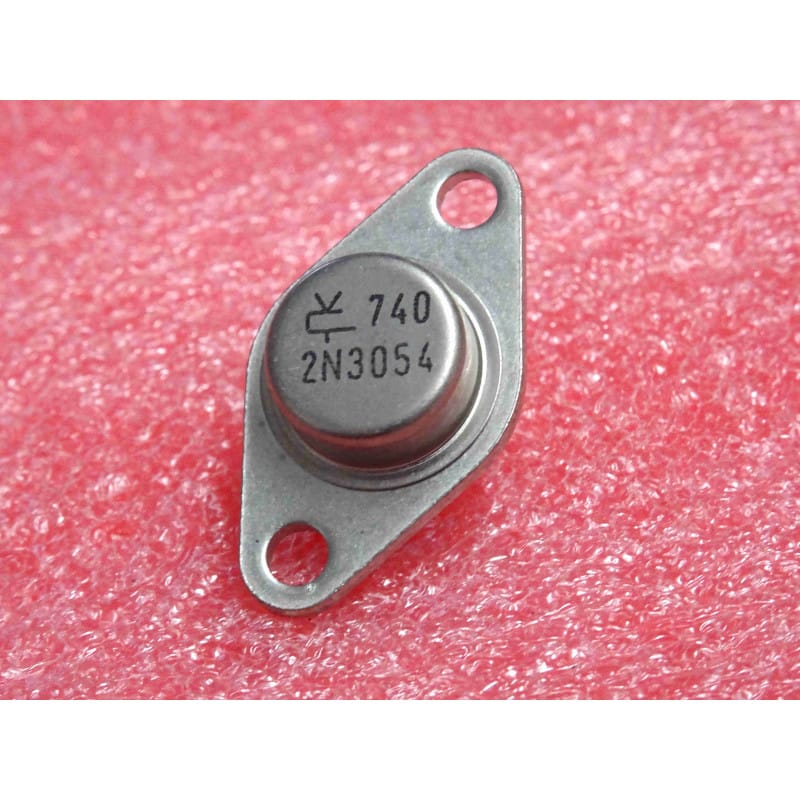

Lot de 2 Transistors Bipolaires NPN Silicium Sescosem / STMicroelectronics 2N3054 – Boîtier Métallique TO-66 (60 V Vceo / 4 A Ic – 25 W – Puissance & Commutation)

Lot de 2 Transistors Bipolaires NPN Silicium Sescosem / STMicroelectronics 2N3054 – Boîtier Métallique TO-66 (60 V Vceo / 4 A Ic – 25 W – Puissance & Commutation)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier

Lot de deux transistors au silicium de type NPN de puissance moyenne (Silicon NPN Power Transistor), issus des fabrications européennes historiques de Sescosem (devenu SGS-Thomson / STMicroelectronics), référence classique incontournable 2N3054 logée dans son boîtier métallique étanche à bride TO-66 (TO-213AA). Conçu spécifiquement pour les alimentations linéaires stabilisées, les étages de commande de moteurs, les amplificateurs audio à basse puissance et les circuits de commutation industrielle exigeant un calibre de courant de 4A sous une tension de 60V. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant) en lot de deux pièces.

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance (Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Fabricant d'OrigineSescosem / ST (SGS-Thomson)
Référence Constructeur2N3054 (Format standard JEDEC TO-66 / TO-213AA)
Format du BoîtierBoîtier métallique étanche à bride TO-66 à 2 broches (le corps métallique servant de collecteur)
Tension Collecteur-Émetteur Max (Vceo)60 V (tension de service robuste adaptée aux alimentations et régulateurs de tension)
Tension Collecteur-Base Max (Vcbo)90 V (tension maximale admissible jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)7 V
Courant de Collecteur Continu Max (Ic)4 A (calibre de courant robuste pour commuter ou réguler des charges substantielles)
Gain en Courant Continu (hFE)hFE stable (compris généralement entre 25 et 100 mesuré à Ic = 2 A)
Puissance Dissipable Maximale (Pd / Ptot)25 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +200°C
QuantitéLot de 2 composants unitaires neufs de stock d'atelier (NOS)
Usage & ApplicationsAlimentations régulées linéaires, étages de commande audio, variateurs de vitesse et maintenance d'équipements électroniques professionnels vintage

Points Forts & Spécificités Techniques

  • Format TO-66 Robuste : Offre une excellente dissipation thermique dans un encombrement plus compact que le grand boîtier TO-3, tout en conservant une grande robustesse mécanique et thermique.

  • Qualité Européenne Sescosem / ST : Fabrication historique hautement fiable, très recherchée pour la restauration de matériels de laboratoire, d'alimentations de table et d'amplification anciens.

  • Lot de 2 Pièces : Idéal pour constituer un stock d'atelier ou pour la maintenance d'équipements analogiques exigeant des composants d'époque authentiques.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-66 (Composant vu de face, les deux broches vers le bas, collerette horizontale orientée vers vous) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Bride : Collecteur (C) (la collerette et le boîtier entier sont reliés électriquement au collecteur)

    • Rappel d'atelier : Le corps métallique étant sous tension de collecteur, prévoyez impérativement l'utilisation d'un kit d'isolation thermique (feuillet en mica ou en silicone) et de canons isolants pour chaque vis de fixation si le radiateur du châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche de gauche) et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 2 transistors de puissance NPN Sescosem / ST 2N3054 boîtier TO-66 neuf.
