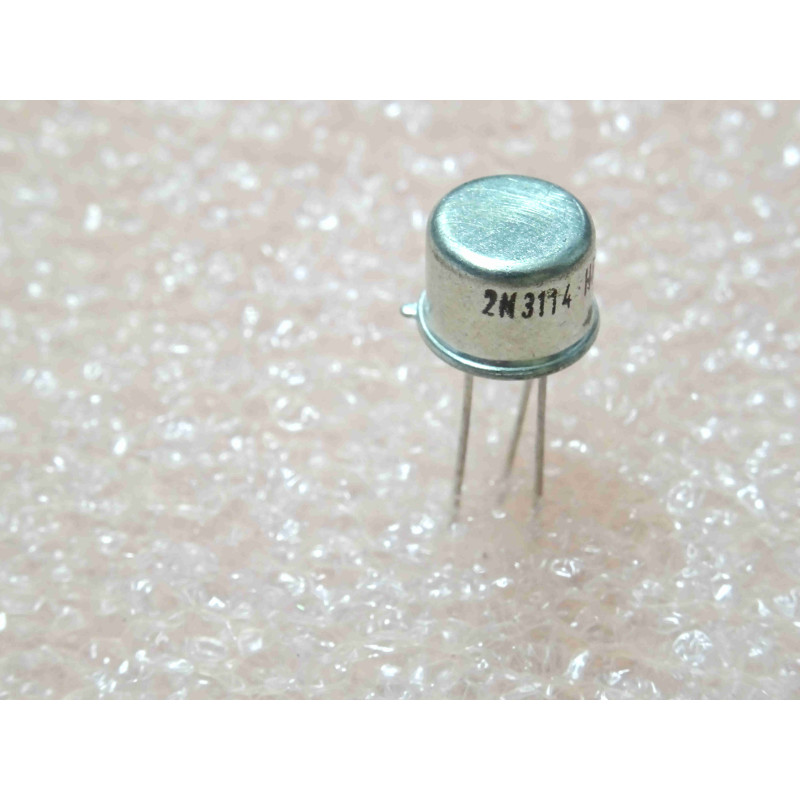

Lot de 2 Transistors Silicium NPN Haute Tension 2N3114 – Boîtier Métallique TO-39 (150 V)

Lot de 2 Transistors Silicium NPN Haute Tension 2N3114 – Boîtier Métallique TO-39 (150 V)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistor bipolaire NPN au silicium pour commutation et amplification haute tension (High-Voltage Silicon NPN Transistor), référence historique standard JEDEC 2N3114. Conçu spécifiquement pour les applications exigeantes de commutation rapide, les circuits de commande de relais, les étages pilotes de déflexion et l'amplification de signaux sous tension élevée. Proposé ici en lot de 2 pièces. Encapsulé sous boîtier métallique hermétique standard TO-39 (TO-205AD à trois broches). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium haute tension (High-Voltage NPN Transistor)
Référence Constructeur2N3114 (standard JEDEC)
Quantité du LotLot de 2 pièces
Format du BoîtierBoîtier métallique hermétique TO-39 / TO-205AD (format cylindrique à trois broches)
Tension Collecteur-Émetteur de Maintien (VCEO)150 V
Tension Collecteur-Base Max (VCBO)150 V
Tension Émetteur-Base Max (VEBO)6 V
Courant de Collecteur Continu Max (IC)Adapté aux petits signaux et commandes haute tension
Puissance Dissipable Maximale (PT)Dissipation thermique renforcée par le boîtier métallique TO-39
Plage de Température de Jonction (Tj)-65°C à +200°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), broches et embase propres sans oxydation
Usage & ApplicationsCircuits de commande haute tension, étages pilotes analogiques, instrumentation et maintenance d'équipements électroniques anciens

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (150 V VCEO) : Permet de commuter ou d'amplifier des tensions continues importantes dans les circuits discrets sans risque de claquage des jonctions.

  • Robustesse du Boîtier TO-39 : La capsule métallique hermétique offre une excellente protection contre les agressions extérieures et une dissipation thermique supérieure aux boîtiers plastiques équivalents pour les applications exigées.

  • Lot de 2 Pièces : Conditionnement idéal pour les interventions d'atelier, les appairages de circuits différentiels ou la constitution de stocks de maintenance vintage.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-39 (Composant vu de dessous, broches orientées vers soi, repère d'ergot) :

    • Broche 1 : Émetteur (E)

    • Broche 2 : Base (B)

    • Broche 3 : Collecteur (C) (généralement relié électriquement au boîtier métallique ou indépendant selon la configuration exacte du fabricant)

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur puis sur le Collecteur. L'appareil doit indiquer la chute de tension directe normale d'une jonction silicium (environ 0,55 V à 0,68 V). En inversant les touches, le composant doit présenter un blocage total.

Composants Électroniques Actifs & Haute Tension / Lot de 2 transistors NPN haute tension 2N3114 en boîtier TO-39 (150 V), pièces d'origine neuves de stock (NOS).
