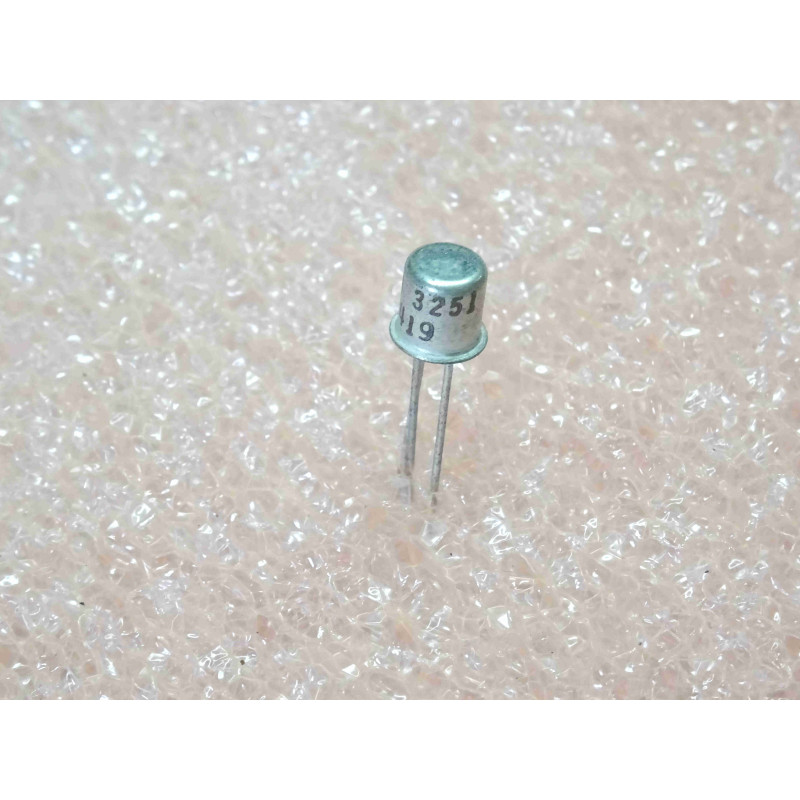

Lot de 2 Transistors Biporaires PNP Silicium Petits Signaux SGS / SGS-Thomson 2N3251 – Boîtier Métallique TO-18 (-40 V – 200 mA)

Lot de 2 Transistors Biporaires PNP Silicium Petits Signaux SGS / SGS-Thomson 2N3251 – Boîtier Métallique TO-18 (-40 V – 200 mA)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de 2 transistors bipolaires PNP au silicium pour petits signaux et commutation haute vitesse (Silicon PNP Small-Signal Fast Switching Transistor), issus des fabrications européennes historiques de SGS Microelettronica (devenue par la suite SGS-Thomson / STMicroelectronics), référence industrielle standard JEDEC 2N3251 (déclinaison à gain renforcé de la famille 2N3250 / 2N3251). Conçu spécifiquement pour les circuits logiques discrets, les étages amplificateurs de tension symétriques, les interfaces de commande et les circuits d'impulsions à polarité inversée. Encapsulé sous boîtier métallique hermétique standard TO-18 (format cylindrique métallique à trois broches avec ergot détrompeur). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium petits signaux & commutation rapide (PNP Small-Signal Switching BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Marque / FabricantSGS (SGS Microelettronica / SGS-Thomson)
Quantité du LotLot de 2 pièces
Référence Constructeur2N3251 (standard JEDEC)
Format du BoîtierBoîtier métallique hermétique TO-18 / TO-206AA (cylindrique à 3 broches avec ergot détrompeur)
Tension Collecteur-Émetteur Max (Uce / Vceo)-40 V
Tension Collecteur-Base Max (Ucb / Vcbo)-50 V
Tension Émetteur-Base Max (Ueb / Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-200 mA continu
Puissance Dissipable Maximale (Pd / Ptot)360 mW à Tamb = 25°C (à l'air libre) / extensible sur radiateur thermique adapté
Plage de Température de Jonction (Tj)-65°C à +200°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers brillants et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsCircuits logiques PNP discrets, étages différentiels audio, préamplificateurs de mesure, hacheurs faible niveau et maintenance d'appareils électroniques vintage

Points Forts & Spécificités Techniques

  • Encapsulation Métallique Hermétique TO-18 : Offre une protection absolue contre l'humidité, la lumière parasite et les interférences électromagnétiques par rapport aux boîtiers plastiques courants.

  • Tensions de Fonctionnement Équilibrées (-40 V / -50 V) : Permet une intégration aisée dans des montages analogiques ou logiques alimentés sous rails de tension modérés.

  • Fabrication SGS d'Origine Européenne : Stabilité thermique et constance des paramètres électriques caractéristiques des productions industrielles rigoureuses de la marque.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-18 (Composant vu de dessous, broches orientées vers soi, repère d'ergot) :

    • Broche 1 : Émetteur (E) (première broche dans le sens horaire à partir de l'ergot)

    • Broche 2 : Base (B)

    • Broche 3 : Collecteur (C)

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base (broche 2) et la touche rouge (+) successivement sur l'Émetteur (broche 1) puis sur le Collecteur (broche 3). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,60 V et 0,72 V. En inversant les touches (touche rouge sur la Base), le blocage doit être absolu (affichage "OL").

Composants Électroniques Actifs & Petits Signaux / Lot de 2 transistors PNP SGS 2N3251 en boîtier métallique TO-18 (-40 V / 200 mA / 360 mW), pièces d'origine neuves de stock (NOS).
