Lot de 2 Transistors Bipolaires NPN SGS / SGS-Thomson 2N3421 – Boîtier Métallique TO-39 (80 V – 3 A)

Lot de 2 Transistors Bipolaires NPN SGS / SGS-Thomson 2N3421 – Boîtier Métallique TO-39 (80 V – 3 A)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier

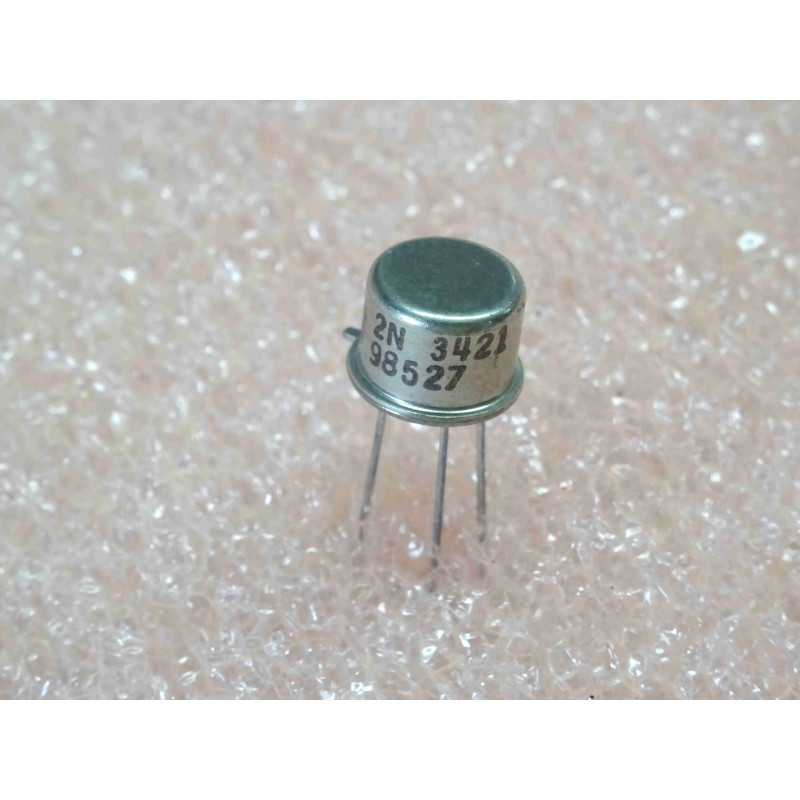

Transistor bipolaire NPN au silicium de puissance moyenne et de commutation (Silicon NPN Power / Switching Transistor), issu des productions historiques du fabricant européen SGS (devenu SGS-Thomson puis STMicroelectronics), référence industrielle standard JEDEC 2N3421. Conçu spécifiquement pour les applications de commutation rapide, les circuits de commande de puissance, les régulateurs linéaires et les étages pilotes industriels. Proposé ici en lot de 2 pièces. Encapsulé sous boîtier métallique hermétique standard TO-39 (TO-205AD à trois broches). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance moyenne (NPN Power Transistor)
Marque / FabricantSGS / SGS-Thomson (ST)
Référence Constructeur2N3421 (standard JEDEC)
Quantité du LotLot de 2 pièces
Format du BoîtierBoîtier métallique hermétique TO-39 / TO-205AD (format cylindrique à trois broches)
Tension Collecteur-Émetteur de Maintien (VCEO)80 V
Tension Collecteur-Base Max (VCBO)100 V
Tension Émetteur-Base Max (VEBO)7 V
Courant de Collecteur Continu Max (IC)3 A (3 000 mA continu)
Puissance Dissipable Maximale (PT)Dissipation thermique optimisée par la capsule métallique TO-39
Gain en Courant Continu (hFE)Sélectionné pour les étages de puissance intermédiaire
Plage de Température de Jonction (Tj)-65°C à +200°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), broches et embase propres sans oxydation
Usage & ApplicationsCircuits de commutation, alimentations régulées, étages de sortie et pilotes industriels, maintenance d'appareillage électronique vintage

Points Forts & Spécificités Techniques

  • Capacité en Courant de 3 A : Permet de commuter ou de réguler des charges de puissance intermédiaire tout en conservant le format compact d'un boîtier métallique TO-39.

  • Robustesse de la Fabrication Européenne SGS : Composant semi-conducteur robuste d'époque, conçu pour garantir une excellente fiabilité thermique dans les environnements professionnels exigeants.

  • Lot de 2 Pièces : Conditionnement idéal pour les interventions d'atelier, les appairages de circuits ou la constitution de stocks de maintenance pour équipements anciens.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-39 (Composant vu de dessous, broches orientées vers soi, repère d'ergot) :

    • Broche 1 : Émetteur (E)

    • Broche 2 : Base (B)

    • Broche 3 : Collecteur (C) (généralement relié électriquement à la collerette métallique du boîtier)

  2. Montage et Dissipateur :

    • Pour une exploitation soutenue proche des limites de puissance du boîtier TO-39, l'adjonction d'un petit dissipateur thermique à clipser sur le corps cylindrique est recommandée pour abaisser la résistance thermique jonction-ambiant.

  3. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur puis sur le Collecteur. L'appareil doit indiquer la chute de tension directe normale d'une jonction silicium (environ 0,55 V à 0,68 V). En inversant les touches, le composant doit présenter un blocage total.

Composants Électroniques Actifs & Puissance / Lot de 2 transistors NPN SGS 2N3421 en boîtier TO-39 (80 V / 3 A), pièces d'origine neuves de stock (NOS).
