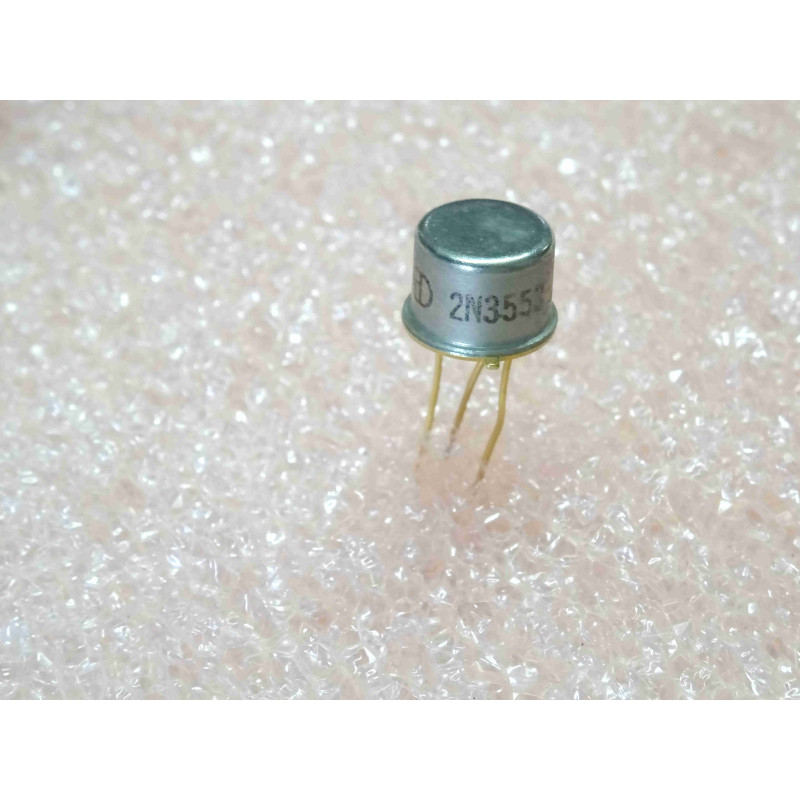

Lot de 3 Transistors Bipolaires NPN VHF / UHF 2N3553 – Boîtier Métallique TO-39 (40 V – 0,35 A)

Lot de 3 Transistors Bipolaires NPN VHF / UHF 2N3553 – Boîtier Métallique TO-39 (40 V – 0,35 A)

(0 avis)
7,50 € 7,50 € (Toutes taxes comprises)

Ajouter au panier

Transistor bipolaire NPN au silicium de puissance pour radiofréquences (Silicon NPN VHF/UHF Power Transistor), référence industrielle standard JEDEC 2N3553. Conçu spécifiquement pour les applications de transmission et d'amplification dans les bandes VHF et UHF, ainsi que pour les étages oscillateurs et multiplicateurs de fréquence. Proposé ici en lot de 3 pièces. Encapsulé sous boîtier métallique hermétique standard TO-39 (TO-205AD à trois broches avec ergot de repérage et collerette thermique). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium pour émetteurs VHF et UHF (VHF/UHF Power Transistor)
Référence Constructeur2N3553 (standard JEDEC)
Quantité du LotLot de 3 pièces
Format du BoîtierBoîtier métallique hermétique TO-39 / TO-205AD (cylindrique à 3 broches avec ergot)
Tension Collecteur-Émetteur de Maintien (VCEO)40 V
Tension Collecteur-Base Max (VCBO)60 V
Tension Émetteur-Base Max (VEBO)4 V
Courant de Collecteur Continu Max (IC)0,35 A (350 mA continu)
Domaine d'Application PrincipalAmplificateurs d'émission RF VHF/UHF, étages pilotes, oscillateurs et multiplicateurs
Plage de Température de Jonction (Tj)-65°C à +200°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), broches et embase propres sans oxydation
Usage & ApplicationsÉmetteurs-récepteurs radio vintage, talkies-walkies, amplificateurs de puissance HF, stations de radioamateur, instrumentation et maintenance RF

Points Forts & Spécificités Techniques

  • Spécifique Émission VHF et UHF : Optimisé pour fournir un gain et une efficacité remarquables dans les bandes de fréquences élevées, faisant de ce composant un classique incontournable des étages de sortie des émetteurs radio portables ou fixes d'époque.

  • Robustesse de la Capsule Métallique TO-39 : Le boîtier métallique assure un blindage électromagnétique naturel et permet d'évacuer efficacement la chaleur, garantissant la fiabilité du composant en régime RF établi.

  • Lot de 3 Pièces : Conditionnement pratique pour les ateliers de dépannage, la constitution de stocks de sécurité ou la réalisation de bancs d'essais pour émetteurs radio anciens.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-39 (Composant vu de dessous, broches orientées vers soi, repère d'ergot) :

    • Broche 1 : Émetteur (E) (souvent relié directement à la masse ou aux plans de blindage RF pour minimiser l'inductance parasite)

    • Broche 2 : Base (B)

    • Broche 3 : Collecteur (C) (généralement relié électriquement à la collerette métallique du boîtier)

    • (Note d'atelier : Soigner particulièrement le câblage et les longueurs de pistes lors de l'implantation pour éviter toute instabilité ou auto-oscillation en haute fréquence).

  2. Gestion Thermique :

    • Pour une exploitation optimale en régime d'émission soutenu, l'adjonction d'un petit radiateur à clipser sur le corps cylindrique du TO-39 est recommandée afin de préserver la marge thermique du composant.

  3. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur puis sur le Collecteur. L'appareil doit indiquer la chute de tension directe normale d'une jonction silicium (environ 0,55 V à 0,68 V). En inversant les touches, le composant doit présenter un blocage total.

Composants Électroniques Actifs & Radiofréquence / Lot de 3 transistors NPN VHF/UHF 2N3553 en boîtier métallique TO-39 (40 V / 0,35 A), pièces d'origine neuves de stock (NOS).
