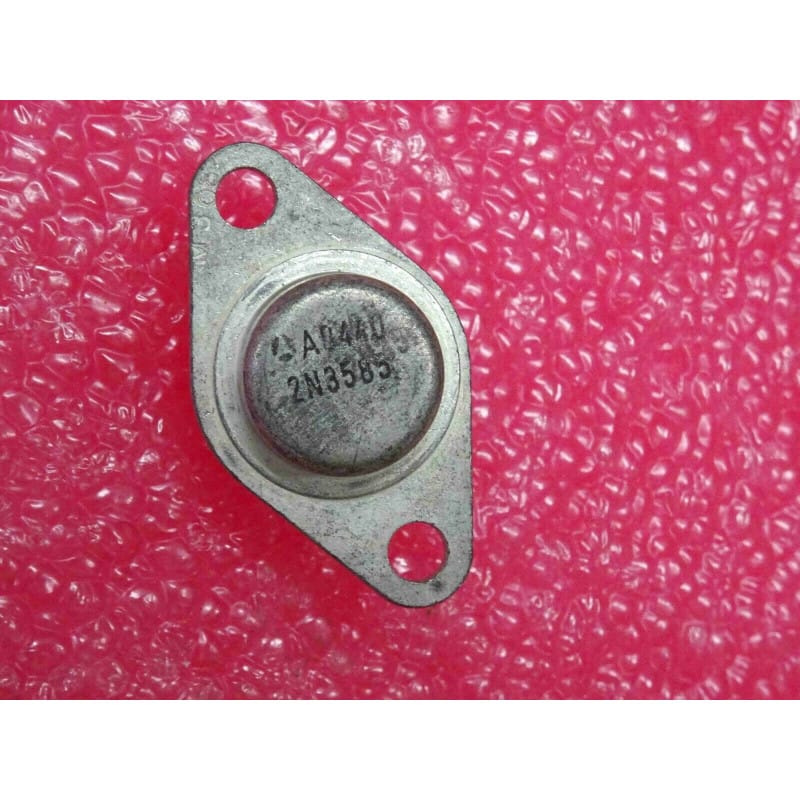

Transistor Bipolaire NPN de Puissance Thomson 2N3585 – Boîtier Métallique TO-3 (300 V – 2 A – Commutation & Amplification Haute Tension)

Transistor Bipolaire NPN de Puissance Thomson 2N3585 – Boîtier Métallique TO-3 (300 V – 2 A – Commutation & Amplification Haute Tension)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de puissance moyenne à haute tension (Silicon NPN Power BJT), issu des fabrications historiques de Thomson (Thomson-CSF / Sescosem), référence industrielle 2N3585. Conçu spécifiquement pour les circuits de commutation haute tension, les convertisseurs DC-DC, les alimentations à découpage et les étages de commande industriels. Encapsulé sous le boîtier métallique hermétique professionnel à deux picots de fixation TO-3 (boîtier massif Metal Can). Matériel à l'état neuf de stock d'origine (NOS), vendu à l'unité.

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance moyenne / haute tension (NPN Power BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale haute tension
Fabricant d'OrigineThomson
Référence Constructeur2N3585 (Standard JEDEC)
Format du BoîtierBoîtier métallique massif à brides TO-3 (TO-204AA)
Tension Collecteur-Émetteur Max (Uce0 / Vceo)300 V
Tension Collecteur-Base Max (Vcbo)400 V
Courant de Collecteur Continu Max (Ic)2 A
Puissance Dissipable Maximale (Pd / Ptot)50 W (à Tc = 25°C avec un radiateur thermique adapté)
Gain en Courant Continu (hFE)30 à 150 (pour Ic = 1 A, Uce = 10 V)
Fréquence de Transition (ft)10 MHz min.
Plage de Température de Jonction (Tj)-65°C à +200°C
ConditionnementVendu à l'unité (pièce unique)
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et picots d'une propreté immaculée sans oxydation
Usage & ApplicationsAlimentations à découpage, inverseurs, circuits de balayage, étages de commande haute tension et maintenance d'équipements électroniques professionnels ou industriels anciens

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (300 V) : Permet de commuter directement des charges fonctionnant sur des tensions continues élevées en toute sécurité.

  • Qualité Thomson d'Époque : Composant semi-conducteur professionnel issu des usines européennes historiques de la marque, garantissant robustesse et conformité aux spécifications militaires ou industrielles d'origine.

  • Dissipation par Boîtier TO-3 : Assure un excellent contact thermique et mécanique avec un dissipateur en aluminium pour stabiliser le fonctionnement en régime établi.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-3 (Composant vu de dessous, les deux broches de commande étant orientées vers le bas, corps métallique faisant face) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Boîtier métallique (Semelle) : Collecteur (C) (attention : le boîtier est électriquement relié au collecteur).

    • Rappel d'atelier : Utilisez impérativement un kit d'isolation thermique (feuille isolante et canons) lors du montage sur radiateur si le potentiel du collecteur doit être isolé de la masse.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur la Semelle (Collecteur) puis sur l'Émetteur. L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,70 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN haute tension Thomson 2N3585 boîtier TO-3 neuf (vendu à l'unité).
