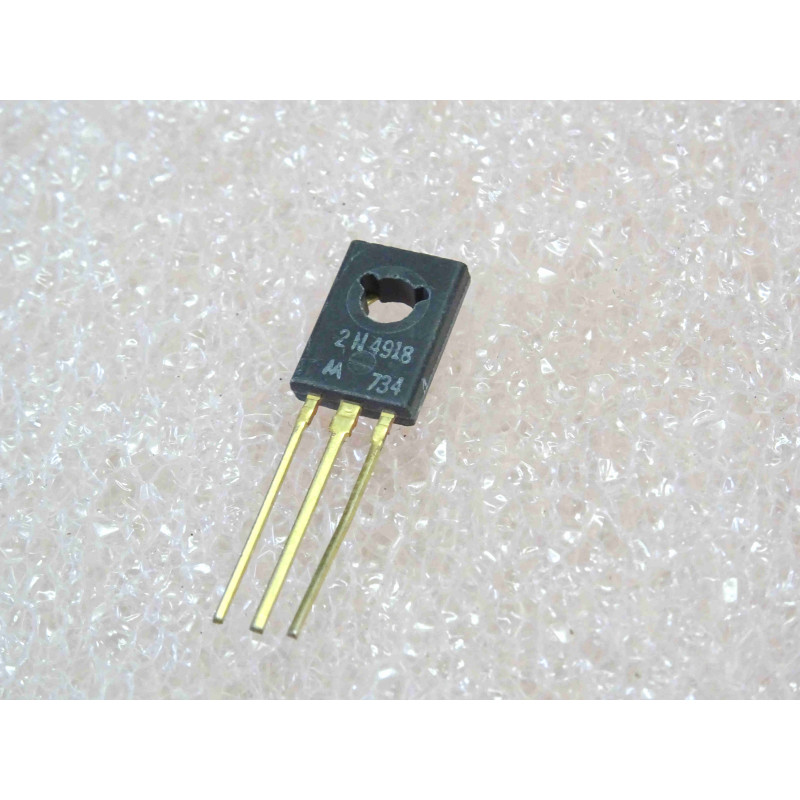

Lot de 2 Transistors Silicium PNP Moyenne Puissance Motorola 2N4918 – Boîtier TO-225AA / TO-126 (40 V – 1 A – 30 W)

Lot de 2 Transistors Silicium PNP Moyenne Puissance Motorola 2N4918 – Boîtier TO-225AA / TO-126 (40 V – 1 A – 30 W)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Paire de transistors bipolaires PNP au silicium de moyenne puissance (Silicon PNP Medium-Power Transistor) d'origine constructeur Motorola Semiconductor, référence standard JEDEC 2N4918. Spécialement conçu pour les étages d'attaque (drivers), les amplificateurs audio push-pull basse fréquence, les régulateurs de tension linéaires et la commande de petites charges inductives ou d'actionneurs. Conditionné sous le boîtier plastique plat historique Motorola Case 77 / TO-225AA (standard industriel compatible TO-126), ce transistor offre une excellente capacité de dissipation thermique grâce à son canon de fixation traversant. Matériel à l'état neuf de stock d'origine (NOS), proposé en lot de deux pièces.

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium de moyenne puissance (Silicon PNP Power Transistor)
Marque / FabricantMotorola Semiconductor (USA)
Référence Constructeur2N4918
Quantité FournieLot de 2 transistors identiques
Complémentaire NPN Associé2N4921 (paire complémentaire push-pull)
Format du BoîtierTO-225AA / Case 77 (standard TO-126, boîtier plastique avec œillet métallique de fixation)
Tension Collecteur-Émetteur de Maintien (VCEO)40 V (sous IB = 0)
Tension Collecteur-Base Max (VCBO)40 V
Tension Émetteur-Base Max (VEBO)5 V
Courant de Collecteur Continu (IC)1 A
Courant de Collecteur Crête (ICM)3 A (impulsionnel)
Courant de Base Continu (IB)0,5 A
Puissance Dissipable Maximale (PD)30 W à température de boîtier Tc = 25°C (1,25 W à température ambiante Ta = 25°C)
Gain en Courant Continu (hFE)20 à 100 (mesuré sous VCE = 1 V, IC = 500 mA) / min 40 à IC = 100 mA
Tension de Saturation Collecteur-Émetteur (VCE(sat))Typiquement 0,3 V / Max 0,6 V (sous IC = 1 A, IB = 100 mA)
Fréquence de Transition (fT)Minimum 3 MHz (mesurée sous VCE = 10 V, IC = 250 mA)
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock d'époque (NOS), broches étamées intactes, marquage d'origine net
Usage & ApplicationsÉtages drivers d'amplificateurs audio classe AB, régulateurs série, commande de relais et solénoïdes, montages complémentaires symétriques

Points Forts & Spécificités Techniques

  • Appairage Symétrique avec le 2N4921 : Forme une paire complémentaire de référence avec le transistor NPN 2N4921 pour concevoir des étages de sortie symétriques ou des étages drivers dans les amplificateurs audio hi-fi vintage.

  • Rapport Encombrement / Dissipation Thermique : Malgré sa compacité, le boîtier TO-225AA assure une dissipation thermique continue jusqu'à 30 W dès lors qu'il est plaqué contre un profilé aluminium.

  • Chute de Tension de Saturation Modérée : La faible tension VCE(sat) limite les pertes thermiques en régime de commutation tout en assurant une dynamique maximale en amplification audio.

  • Fiabilité Motorola Semiconductor : Fabrication d'époque garantissant la conformité stricte aux tolérances de fabrication d'origine et aux courbes d'aire de sécurité (SOA).

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-225AA / TO-126 (Composant vu de face, face imprimée vers soi, broches orientées vers le bas) :

    • Broche 1 (gauche) : Émetteur (E)

    • Broche 2 (centre) : Collecteur (C) (relié à la pastille métallique arrière de contact thermique)

    • Broche 3 (droite) : Base (B)

  2. Montage Thermique sur Dissipateur :

    • La pastille métallique arrière étant reliée au Collecteur, intercaler une feuille isolante (mica, pad silicone) et un canon isolant autour de la vis M3 si le dissipateur thermique est raccordé à la masse châssis ou à un autre potentiel.

    • Déposer une fine couche de pâte thermique pour faciliter le transfert de chaleur vers le dissipateur.

  3. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de type PNP : placer la pointe noire (-) sur la Base (B) et la pointe rouge (+) successivement sur l'Émetteur (E) puis sur le Collecteur (C).

    • L'appareil doit afficher la tension directe normale d'une jonction silicium (entre 0,6 V et 0,7 V).

    • En inversant les pointes (pointe rouge sur la base), le circuit doit rester parfaitement bloqué (affichage hors plage / infini).

Composants Électroniques Actifs & Audio / Lot de 2 transistors silicium PNP Motorola 2N4918 (40 V / 1 A / 30 W / boîtier TO-225AA), composants d'origine neufs de stock (NOS).
