  4. Lot de 3 Transistors Silicium PNP Moyenne Puissance SGS / SGS-Thomson 2N4920 – Boîtier TO-225AA / TO-126 (-80 V – -1 A – 30 W)
  5. Transistors
Liste de prix: Prix distribution Liste de prix
Liste de prix: Prix distribution Liste de prix
New Old Stock

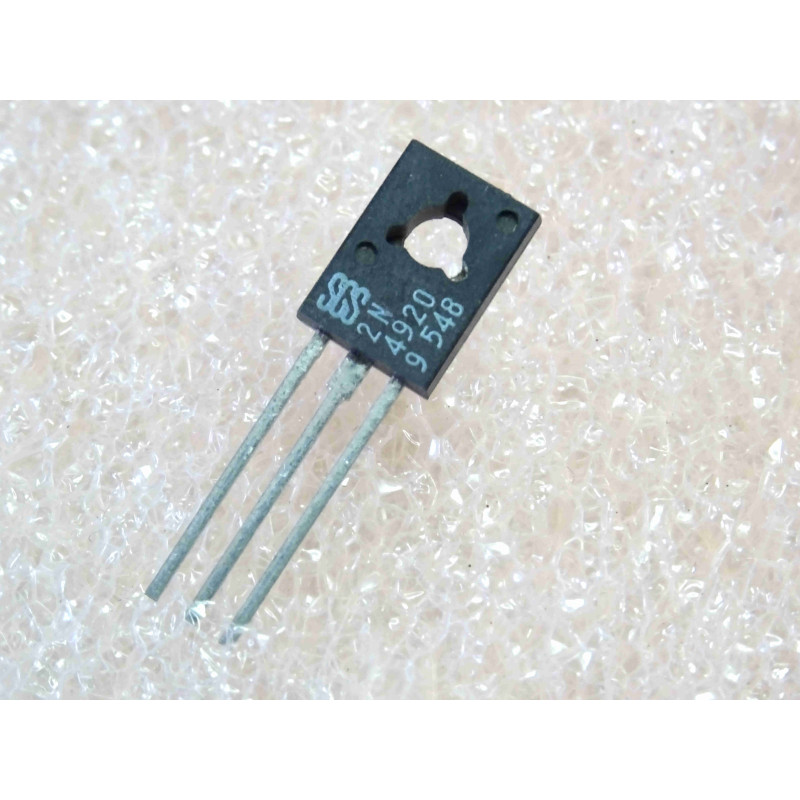

Lot de 3 Transistors Silicium PNP Moyenne Puissance SGS / SGS-Thomson 2N4920 – Boîtier TO-225AA / TO-126 (-80 V – -1 A – 30 W)

Lot de 3 Transistors Silicium PNP Moyenne Puissance SGS / SGS-Thomson 2N4920 – Boîtier TO-225AA / TO-126 (-80 V – -1 A – 30 W)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Trio de transistors bipolaires PNP au silicium de moyenne puissance (Silicon PNP Medium-Power Transistor) d'origine constructeur SGS / SGS-Thomson (STMicroelectronics), référence standard JEDEC 2N4920. Version haute tension de la série complémentaire 2N4918-4920, ce composant est spécifiquement conçu pour les étages d'attaque (drivers) haute tension, les amplificateurs audio push-pull classe AB, les circuits de régulation série linéaire et la commande d'actionneurs inductifs (relais, solénoïdes). Conditionné sous boîtier plastique plat standard TO-225AA (compatible TO-126 / Case 77) avec œillet métallique pour fixation directe sur dissipateur. Matériel à l'état neuf de stock d'origine (NOS), proposé en lot de trois pièces.

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium de moyenne puissance (Silicon PNP Power Transistor)
Marque / FabricantSGS (SGS Microelettronica / SGS-Thomson / STMicroelectronics)
Référence Constructeur2N4920 (standard JEDEC)
Quantité FournieLot de 3 transistors identiques
Complémentaire NPN Associé2N4923 (paire complémentaire push-pull symétrique)
Format du BoîtierTO-225AA (standard compatible TO-126 / Case 77 avec œillet de fixation)
Tension Collecteur-Émetteur de Maintien (VCEO)-80 V (sous IB = 0)
Tension Collecteur-Base Max (VCBO)-80 V
Tension Émetteur-Base Max (VEBO)-5 V
Courant de Collecteur Continu (IC)-1 A
Courant de Collecteur Crête (ICM)-3 A (impulsionnel)
Courant de Base Continu (IB)-0,5 A
Puissance Dissipable Maximale (PD)30 W à température de boîtier Tc = 25°C (1,25 W à température ambiante Ta = 25°C)
Gain en Courant Continu (hFE)20 à 100 (mesuré sous VCE = -1 V, IC = -500 mA) / min 40 à IC = -100 mA
Tension de Saturation Collecteur-Émetteur (VCE(sat))Typiquement -0,3 V / Max -0,6 V (sous IC = -1 A, IB = -100 mA)
Fréquence de Transition (fT)Minimum 3 MHz (mesurée sous VCE = -10 V, IC = -250 mA)
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), broches étamées intactes
Usage & ApplicationsÉtages drivers audio symétriques, régulateurs de tension continue négative, commande de relais 48 V / 60 V, push-pull classe AB

Points Forts & Spécificités Techniques

  • Plafond Haute Tension (-80 V) : Palier de tension le plus élevé de la famille (devant les -40 V du 2N4918 et -60 V du 2N4919), autorisant une intégration sécurisée sur des rails d'alimentation audio symétriques étendus jusqu'à +/-35 V DC.

  • Complémentaire Direct du 2N4923 : Conçu en miroir strict avec le transistor NPN 2N4923 pour former des étages push-pull symétriques exempts de déséquilibre de gain ou de distorsion de croisement.

  • Boîtier Plat TO-225AA à Dissipation Directe : L'œillet métallique traversant autorise un serrage franc par vis M3 sur radiateur profilé pour dissiper jusqu'à 30 W en continu.

  • Fiabilité SGS / Thomson d'Époque : Semi-conducteur original assurant une conformité parfaite aux aires de sécurité de fonctionnement (SOA) et une stabilité thermique éprouvée.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-225AA / TO-126 (Composant vu de face, sérigraphie vers soi, broches orientées vers le bas) :

    • Broche 1 (gauche) : Émetteur (E)

    • Broche 2 (centre) : Collecteur (C) (relié électriquement à la pastille métallique de dissipation arrière)

    • Broche 3 (droite) : Base (B)

  2. Montage Thermique sur Dissipateur :

    • La pastille métallique arrière étant connectée au Collecteur, intercaler impérativement une feuille isolante (mica ou sil-pad) ainsi qu'un canon isolant pour la vis si le radiateur est relié à la masse châssis ou à un potentiel différent.

    • Déposer un film régulier de graisse thermique pour optimiser le transfert calorifique.

  3. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base (broche 3) et la touche rouge (+) successivement sur l'Émetteur (broche 1) puis sur le Collecteur (broche 2).

    • L'appareil doit afficher la chute de tension directe normale d'une jonction silicium (environ 0,6 V à 0,7 V).

    • En inversant les touches (touche rouge sur la base), le composant doit être parfaitement bloqué (affichage infini / hors plage).

Composants Électroniques Actifs & Audio / Lot de 3 transistors silicium PNP SGS / SGS-Thomson 2N4920 (-80 V / -1 A / 30 W / boîtier TO-225AA), composants d'origine neufs de stock (NOS).
