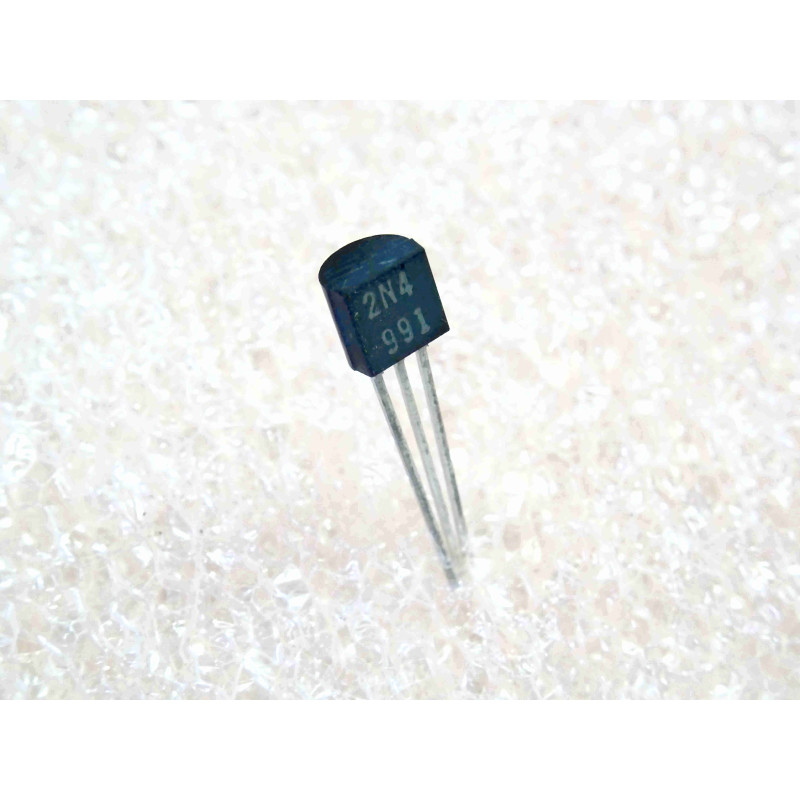

Le 2N4991 est un commutateur bilatéral au silicium (SBS - Silicon Bilateral Switch) conçu pour la commutation rapide de charges de puissance. Contrairement à un thyristor unidirectionnel, il peut conduire le courant dans les deux sens une fois la tension de seuil atteinte, ce qui en fait un composant de choix pour les circuits de commande de phase et d'amorçage.
Note technique :
Fonctionnement Bilatéral : Le SBS 2N4991 se comporte comme un "diac" de précision. Dès que la tension aux bornes dépasse la tension de seuil ($U_{s}$ = 8V), le composant passe dans un état de faible impédance et conduit le courant jusqu'à ce que celui-ci tombe en dessous du seuil de maintien ($I_{h}$).
Applications : Il est principalement utilisé dans les circuits d'amorçage pour TRIACs, les oscillateurs de relaxation et les générateurs d'impulsions synchronisés sur le secteur.
Conseils Pro :
Stabilité thermique : La tension de seuil ($U_{s}$) est sujette à des variations en fonction de la température ambiante. Pour les applications de précision, assurez-vous que le composant est éloigné des sources de chaleur intense (radiateurs de puissance, transformateurs).
Protection : Bien que robuste, le 2N4991 ne tolère pas des courants impulsionnels dépassant ses limites nominales. Dans les circuits d'amorçage, placez une résistance en série avec la gâchette du TRIAC pour limiter le courant de décharge.
Maintenance (NOS) : Les composants NOS de type 2N4991 sont très fiables, mais leur durée de vie dépend de l'absence d'oxydation sur les broches. Un nettoyage à l'alcool isopropylique avant soudure est recommandé.
Oscillateur de relaxation : Pour concevoir un oscillateur avec ce composant, la fréquence sera définie par la constante de temps $RC$ associée à la charge du condensateur atteignant 8V. Attention : la valeur de la résistance doit être choisie pour garantir que le courant de gâchette soit supérieur à $I_{s}$ (500 µA) pour assurer une commutation franche.
