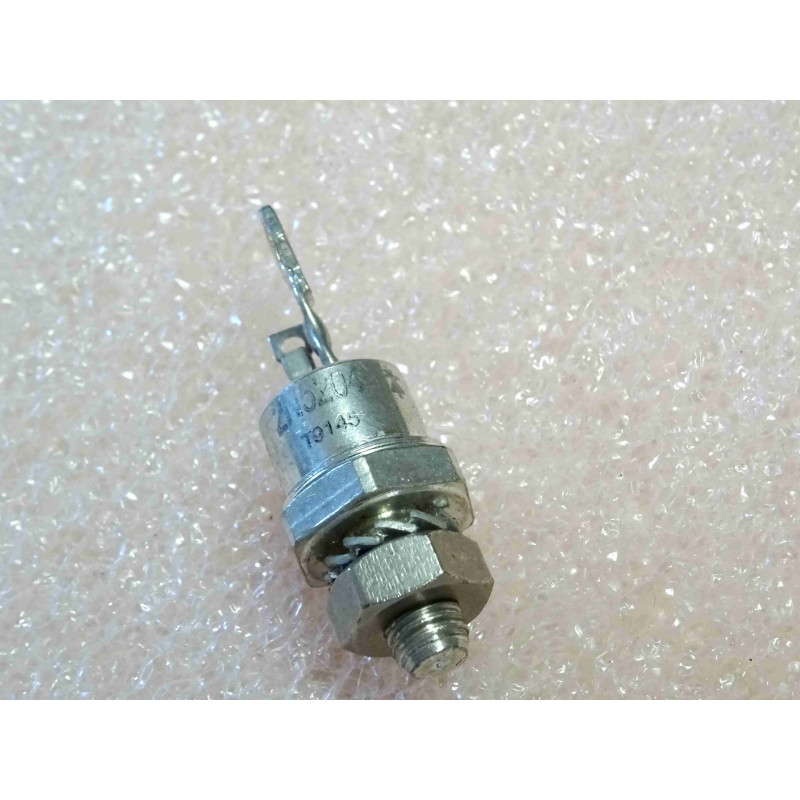

Thyristor SCR Industriel Heavy-Duty 35A STMicroelectronics 2N5204 (2N 5204) – Boîtier Métallique Goujon TO-48 (600 V Urrm / 35 A It(rms) – Redressement & Commutation de Puissance)

Thyristor SCR Industriel Heavy-Duty 35A STMicroelectronics 2N5204 (2N 5204) – Boîtier Métallique Goujon TO-48 (600 V Urrm / 35 A It(rms) – Redressement & Commutation de Puissance)

(0 avis)
21,67 € 21,67 € (Toutes taxes comprises)

Ajouter au panier

Thyristor SCR (Silicon Controlled Rectifier / Reverse Blocking Triode Thyristor) de forte puissance à goujon fileté, issu des productions professionnelles historiques de STMicroelectronics (et ses héritiers industriels SGS-Thomson / Sescosem), référence JEDEC 2N5204 logée dans son boîtier métallique lourd à goujon de type TO-48 (Stud-mount). Conçu spécifiquement pour le contrôle de phase industriel, les redresseurs de forte puissance, les chargeurs de batteries lourds, les variateurs de vitesse et les systèmes de commande de charges sous une tension de blocage renforcée de 600 V. Proposé à l'état neuf de stock d'atelier (NOS).

CaractéristiqueSpécification
Type de MatérielThyristor SCR standard à goujon / Redresseur commandé au silicium (Stud-Mount SCR)
Technologie de Semi-conducteurSilicium (Si) – structure mesa robuste pour applications industrielles intensives et régulation de phase
Fabricant d'OrigineSTMicroelectronics (SGS-Thomson)
Référence Constructeur2N5204 (Format JEDEC TO-48)
Format du BoîtierBoîtier métallique fileté de type TO-48 (Stud-mount) avec cosse de gâchette et cathode rigides/souples
Tension Répétitive Max (Urrm / Vdrm)600 V (tension de pic de blocage direct et inverse renforcée, adaptée aux réseaux alternatifs industriels sévères)
Courant RMS à l'État Passant (It(rms))35 A (calibre de courant efficace élevé pour commuter des charges industrielles substantielles)
Courant de Déclenchement de Grille (Igt)Seuil standard stable pour circuits de commande synchrones
Courant de Surtension Non Répétitif (Itsm)Régime impulsionnel élevé adapté aux appels de courant au démarrage
Plage de Température de Jonction (Tj)-40°C à +125°C
État & ProvenanceComposant neuf de stock d'atelier (NOS)
Usage & ApplicationsRedresseurs industriels, régulateurs de puissance, alimentations stabilisées de forte puissance, commandes de moteurs et maintenance d'équipements lourds

Points Forts & Spécificités Techniques

  • Tenue en Tension Renforcée (600V) : Offre une marge de sécurité supérieure face aux transitoires sur les réseaux industriels alternatifs par rapport aux versions 100V ou 400V.

  • Boîtier Métallique TO-48 à Goujon : Permet une fixation mécanique directe, solide et durable sur un dissipateur thermique massif en aluminium, garantissant un transfert thermique optimal pour les applications à 35 A.

  • Robustesse Industrielle ST : Composant historique hautement fiable, conçu pour endurer des environnements thermiques et électriques sévères en régime permanent.

Conseils d'Atelier & Raccordement

  1. Brochage & Montage Mécanique (Boîtier TO-48 à Goujon) :

    • Raccordement : Le corps fileté et la semelle constituent l'Anode (A). La patte ou le câble principal est la Cathode (K), et la petite broche latérale ou le fil fin correspond à la Gâchette (Gate - G).

    • Isolation impérative : L'Anode étant directement au potentiel du goujon fileté, l'utilisation d'un kit d'isolation (feuillet en mica ou isolant thermique silicone) et d'un canon isolant pour la vis/goujon est strictement obligatoire si votre radiateur est relié à la masse ou partagé. N'oubliez pas d'appliquer une fine pellicule de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Test de blocage : Entre l'Anode (corps) et la Cathode, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension.

    • Test de gâchette : Entre la Gâchette et la Cathode, un test en mode diode doit afficher une chute de tension directe typique de jonction PN comprise entre 0,6 V et 0,8 V.

Composants Électroniques Industriels / Thyristor SCR TO-48 35A 600V STMicroelectronics 2N5204 neuf.
