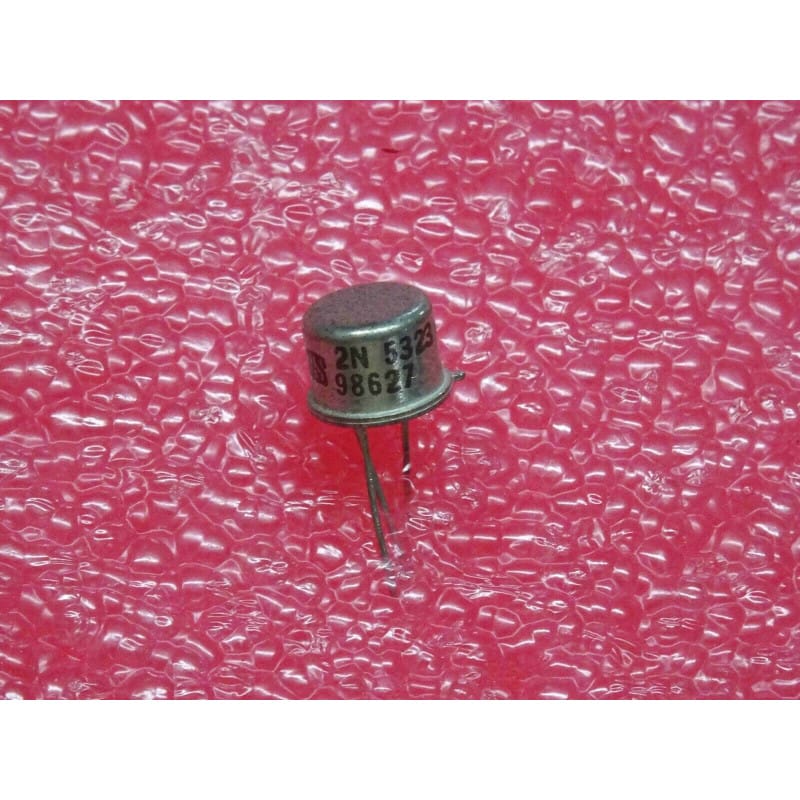

Transistors Bipolaires PNP SGS 2N5323 – Boîtier Métallique TO-39 (-50 V Vceo / -75 V Vcb – -2 A – 6 W – Amplification & Commutation)

Transistors Bipolaires PNP SGS 2N5323 – Boîtier Métallique TO-39 (-50 V Vceo / -75 V Vcb – -2 A – 6 W – Amplification & Commutation)

(0 avis)
0,45 € 0,45 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de 5 transistors au silicium de type PNP de puissance moyenne (Silicon PNP Medium Power Transistor), issus des fabrications historiques de SGS Microelettronica (SGS), référence classique 2N5323 logée dans son boîtier métallique cylindrique robuste TO-39 (TO-205AD). Conçu spécifiquement pour les étages pilotes audio, les régulateurs linéaires, les circuits de commande et les applications de commutation linéaire exigeant un courant de -2A sous une tension de service de -50V. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium de puissance moyenne (Medium Power PNP BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Fabricant d'OrigineSGS (SGS Microelettronica)
Référence Constructeur2N5323 (Format standard JEDEC TO-39)
Format du BoîtierBoîtier métallique cylindrique robuste TO-39 à 3 broches (avec ergot de repérage)
Tension Collecteur-Émetteur Max (Vceo)-50 V (tension de service adaptée aux amplificateurs et étages de commande intermédiaires)
Tension Collecteur-Base Max (Vcbo)-75 V (forte tenue en tension jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-2 A (calibre de courant robuste pour commuter ou amplifier des charges de puissance moyenne)
Gain en Courant Continu (hFE)hFE compris entre 40 et 120 (mesuré à Ic = -500 mA, Vce = -2 V)
Puissance Dissipable Maximale (Pd / Ptot)6 W (à Tc = 25°C avec un petit dissipateur adapté sur boîtier)
Plage de Température de Jonction (Tj)-65°C à +200°C
Quantité du LotLot de 5 composants neufs de stock d'atelier (NOS)
Usage & ApplicationsÉtages pilotes audio, régulateurs de tension, drivers de relais et maintenance d'équipements électroniques professionnels vintage

Points Forts & Spécificités Techniques

  • Boîtier Métallique TO-39 Robuste : Offre une dissipation thermique bien supérieure à celle des petits boîtiers plastique TO-92 et une excellente immunité électromagnétique grâce à son blindage métallique.

  • Calibre de -2 A : Permet de piloter des charges intermédiaires ou de servir d'étage driver d'attaque pour des transistors de puissance plus massifs dans les schémas push-pull.

  • Qualité SGS d'Époque : Fabrication européenne rigoureuse garantissant la stabilité des caractéristiques dans le temps pour vos restaurations analogiques.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-39 (Composant vu du dessous, broches pointant vers le bas, ergot de boîtier repéré) :

    • Broche 1 (proche de l'ergot) : Émetteur (E)

    • Broche 2 (centrale) : Base (B)

    • Broche 3 (opposée) : Collecteur (C) (attention, le boîtier métallique est fréquemment relié en interne au collecteur ou peut être isolé selon le montage)

    • Rappel d'atelier : Repérez toujours l'ergot de la collerette pour éviter toute inversion lors du câblage sur circuit imprimé.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base et la touche rouge (+) successivement sur l'Émetteur et sur le Collecteur. L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 5 transistors PNP SGS 2N5323 boîtier métallique TO-39 neuf.
