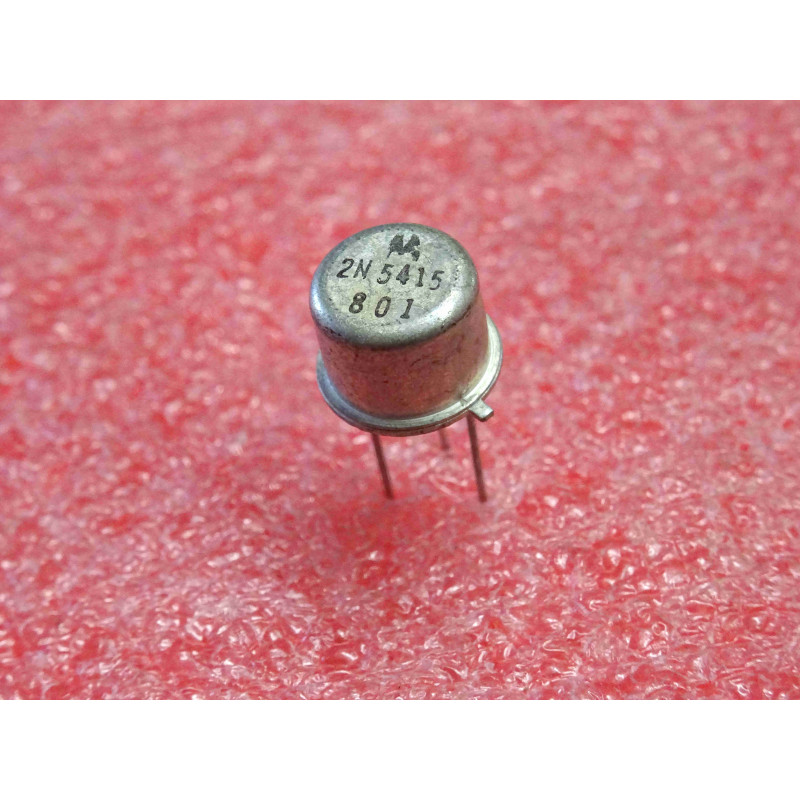

Lot de 2 Transistors Bipolaires PNP Motorola 2N5415 – Boîtier Métallique TO-39 (-200 V – -0,4 A)

Lot de 2 Transistors Bipolaires PNP Motorola 2N5415 – Boîtier Métallique TO-39 (-200 V – -0,4 A)

(0 avis)
6,25 € 6,25 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Lot de deux transistors au silicium de type PNP haute tension (High-Voltage PNP Transistor), issus des fabrications historiques de Motorola, référence industrielle standard 2N5415. Conçu spécifiquement pour les étages de commutation rapide, les convertisseurs DC-DC, les amplificateurs audio à haute excursion de tension et la commande de charges inductives. Encapsulé sous le robuste boîtier métallique hermétique TO-39 (boîtier métallique à collerette doté de 3 broches). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium haute tension petits signaux et puissance (PNP High-Voltage BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale haute tension
Fabricant d'OrigineMotorola
Référence Constructeur2N5415 (Standard JEDEC)
Format du BoîtierBoîtier métallique hermétique à 3 broches TO-39 (Metal Can)
Tension Collecteur-Émetteur Max (Uce0 / Vceo)-200 V
Tension Collecteur-Base Max (Vcbo)-200 V
Courant de Collecteur Continu Max (Ic)-0,4 A (-400 mA)
Puissance Dissipable Maximale (Pd / Ptot)1 W (à Tamb = 25°C) / jusqu'à 5 W (à Tc = 25°C avec radiateur)
Gain en Courant Continu (hFE)30 min. (pour Ic = -50 mA, Uce = -10 V)
Fréquence de Transition (ft)10 MHz min.
Plage de Température de Jonction (Tj)-65°C à +200°C
ConditionnementLot de 2 pièces
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers métalliques brillants et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsAlimentations à découpage, amplificateurs audio à fort swing de tension, circuits de déflexion, interfaces de commande et maintenance d'équipements électroniques professionnels ou industriels anciens

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (-200 V) : Permet d'encaisser de fortes amplitudes de tension sans claquage des jonctions, idéal pour les étages de sortie pilotes ou les alimentations régulées.

  • Boîtier Métallique Blindé TO-39 : Offre une dissipation thermique supérieure au format TO-18 et permet de relier la coque métallique à un potentiel de masse ou de blindage pour limiter les perturbations électromagnétiques.

  • Robustesse Motorola d'Époque : Composant d'une grande fiabilité issu des productions professionnelles historiques, parfaitement adapté aux restaurations exigeantes.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-39 (Composant vu de dessous, broches disposées en cercle avec repère d'ergot sur la coque) :

    • Broche 1 : Émetteur (E)

    • Broche 2 : Base (B)

    • Broche 3 : Collecteur (C) (souvent relié électriquement au boîtier métallique selon les versions de montage).

    • Rappel d'atelier : Vérifiez systématiquement l'affectation exacte des broches à l'aide d'un testeur de composants universel avant toute insertion sur le circuit imprimé.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base et la touche rouge (+) successivement sur le Collecteur puis sur l'Émetteur. L'appareil doit indiquer une chute de tension directe normale comprise entre 0,55 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).
