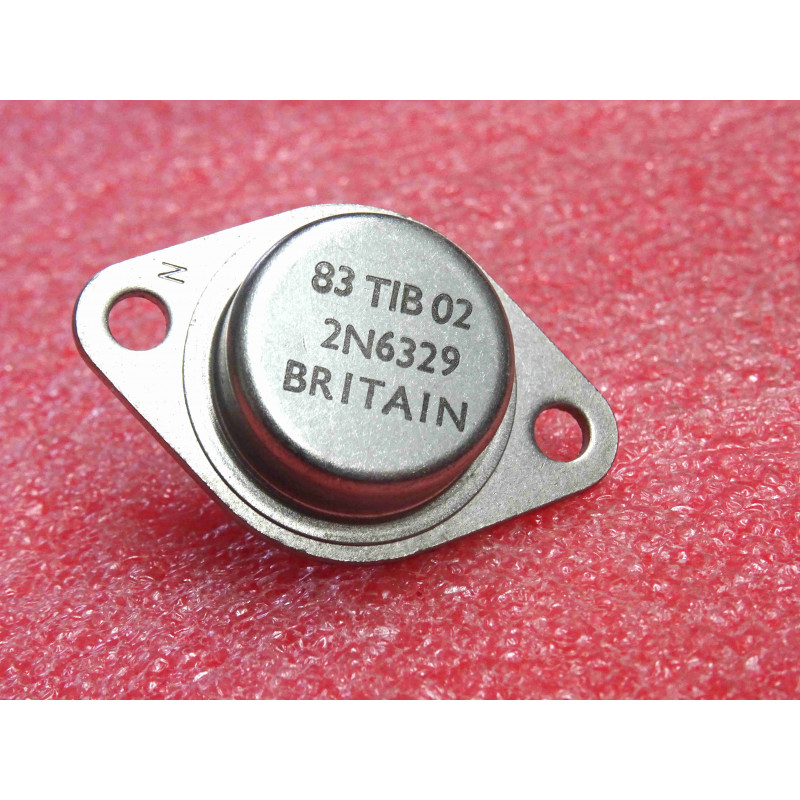

Transistor Bipolaire PNP Silicium 2N6329 – Boîtier Métallique de Puissance TO-3 (-60 V Vceo / -80 V Vcb – -30 A – 200 W – Commutation & Amplification de Forte Puissance)

Transistor Bipolaire PNP Silicium 2N6329 – Boîtier Métallique de Puissance TO-3 (-60 V Vceo / -80 V Vcb – -30 A – 200 W – Commutation & Amplification de Forte Puissance)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type PNP de très forte puissance (Silicon PNP High-Power Transistor), référence industrielle lourde logée dans son boîtier métallique blindé grand format TO-3 (TO-204AE). Conçu spécifiquement pour compléter les étages de sortie symétriques de très forte intensité, les alimentations linéaires stabilisées robustes, les amplificateurs audio professionnels et les variateurs de puissance exigeant un courant collecteur massif en polarité négative. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium de très forte puissance (High-Power PNP BJT)
Technologie de Semi-conducteurSilicium (Si) – structure mesa ou planaire optimisée pour les forts courants
Référence Constructeur2N6329 (Standard JEDEC TO-3 grand format)
Format du BoîtierBoîtier métallique blindé à visser TO-3 à 2 broches de forte section (le collecteur étant relié au corps métallique)
Tension Collecteur-Émetteur Max (Vceo)-60 V (tension de service adaptée aux alimentations stabilisées et étages de sortie symétriques)
Tension Collecteur-Base Max (Vcbo)-80 V (forte tenue en tension jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-30 A (calibre de courant exceptionnel permettant de piloter des charges lourdes en polarité négative)
Puissance Dissipable Maximale (Pd / Ptot)200 W (à Tc = 25°C avec un radiateur thermique généreux et adapté)
Gain en Courant Continu (hFE)hFE linéaire optimisé pour conserver un gain stable sous forte charge
Plage de Température de Jonction (Tj)-65°C à +200°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtier métallique brillant et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsAlimentations de laboratoire stabilisées de forte puissance, amplificateurs audio professionnels (complémentaire des séries NPN type 2N6327), charges électroniques et maintenance industrielle lourde

Points Forts & Spécificités Techniques

  • Calibre Massif de -30 A : L'un des rares transistors PNP bipolaires en boîtier TO-3 capables de commuter ou de réguler des courants aussi élevés, indispensable pour les architectures push-pull symétriques haut de gamme.

  • Dissipation Thermique Extrême (200 W) : Conçu pour encaisser des flux thermiques considérables, nécessitant un dissipateur thermique en aluminium surdimensionné et une semelle isolante adaptée.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier Métallique TO-3 (Composant vu du dessous, broches pointant vers le bas, corps métallique orienté vers le haut) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E) (section renforcée pour supporter l'intensité)

    • Corps / Semelle Métallique : Collecteur (C) (le boîtier tout entier constitue la connexion de collecteur)

    • Rappel d'atelier : Le corps métallique est directement relié au collecteur et se trouve sous tension négative en fonctionnement. Utilisez impérativement un kit d'isolation complet (semelle en mica ou en silicone épais au format TO-3 et canons isolants robustes pour les vis de fixation) si le radiateur du châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base et la touche rouge (+) successivement sur l'Émetteur et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,40 V et 0,65 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor PNP de Très Forte Puissance 2N6329 boîtier TO-3 neuf.
