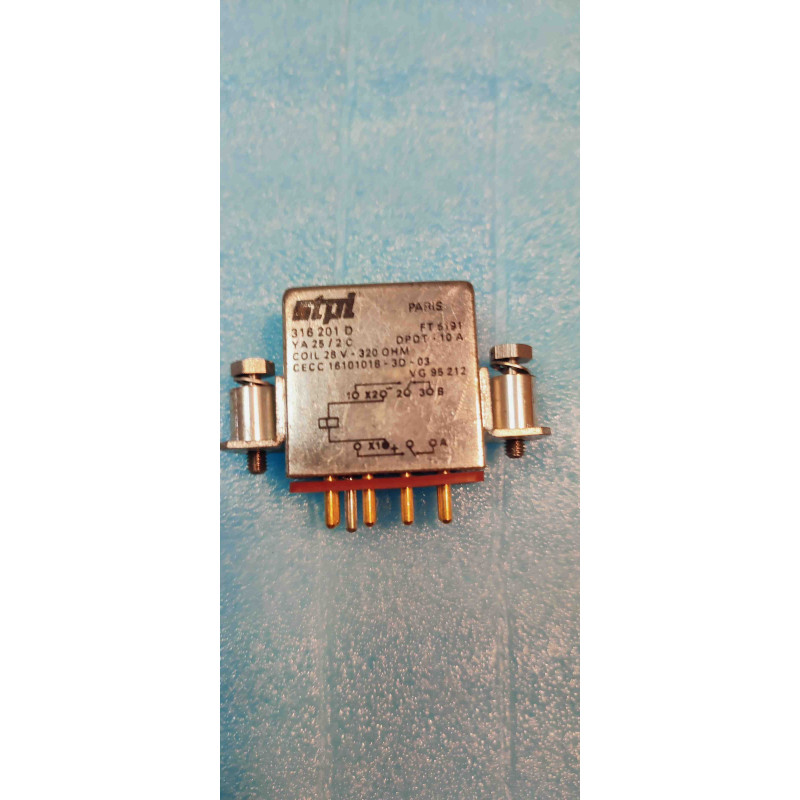

Le relais électromagnétique de haute fiabilité de la marque française STPI de référence 316.201 (marquage alternatif 316201, configuration YA25/2C) conçu pour une alimentation de bobine en 28Vcc (courant continu) et fourni avec son joint d'étanchéité est un composant électromécanique de précision, démonté sur du matériel militaire en parfait état de fonctionnement, destiné aux circuits de commande et de puissance en environnement exigeant.
Type de Composant : Relais électromagnétique étanche de puissance / haute fiabilité (Military/Aero Power Relay).
Fabricant / Référence : STPI / 316.201 (316201 - Référence technique associée : YA25/2C).
Tension de Bobine : 28 Vcc (Courant continu, standard pour les réseaux de bord aéronautiques et militaires).
Accessoire Inclus : Joint d'étanchéité d'origine pour assurer l'isolation et la protection du montage.
Provenance et État : Démonté sur du matériel militaire ayant fonctionné (pièce d'occasion d'origine, testée et en bon état d'atelier).
Signification de la conception :
Qualité STPI & Normes Aéro/Militaire : Conçu pour supporter des contraintes vibratoires, thermiques et mécaniques extrêmes, garantissant une commutation propre, une excellente étanchéité et une haute durabilité des contacts.
Repérage et Connexion : Référez-vous impérativement aux marquages gravés sur le boîtier ou à la documentation technique STPI pour identifier la disposition exacte des broches (bornes de l'enroulement de bobine 28Vcc et voies de contact) avant toute intervention.
Environnement : Systèmes embarqués, armoires de commande aéronautiques, bancs d'essai professionnels et équipements fonctionnant en alimentation continue 28V.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 28Vcc sur la bobine, résistance de contact anormale ou oxydation superficielle sur les broches.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur les voies de contact lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Étanchéité et Connexion : Veillez à positionner correctement le joint d'étanchéité fourni lors du remontage sur châssis ou embase. Nettoyez délicatement les broches de connexion si nécessaire pour éliminer toute trace résiduelle avant d'utiliser un câblage ou des cosses adaptés.
