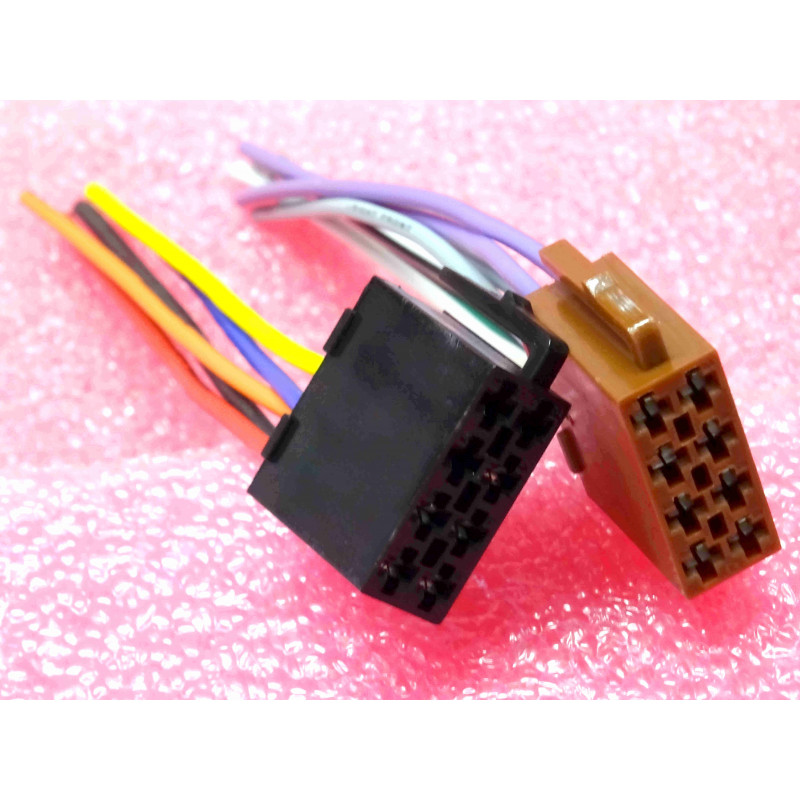

Faisceau d'adaptation et cordon de raccordement autoradio spécifique Clarion vers Connecteur Normalisé ISO (Référence : 31CLA-ACC-02-0481-00). Ce câble permet de raccorder facilement et en plug & play un autoradio de marque Clarion équipé de sa prise châssis propriétaire sur le faisceau d'origine de votre véhicule doté de prises ISO standards (Alimentation + Haut-Parleurs). Il assure une liaison électrique propre et sécurisée sans avoir à couper ni dénuder les fils du véhicule. Il garantit le passage des alimentations (+12V Permanent, +12V Après Contact, Masse), du signal d'illumination et de la gestion des 4 canaux de haut-parleurs. Matériel neuf sous emballage protecteur.
Cordon d'Adaptation Autoradio ISO / Faisceau Spécifique Clarion / Référence 31CLA-ACC-02-0481-00 / Prise Propriétaire Clarion vers Connecteurs ISO Mâles (Alimentation A + HP B) / Connexion Plug & Play / Câbles Souples Haute Conductivité / Détrompeurs Normalisés ISO / Neuf. Accessoire d'intégration audio et d'atelier indispensable pour installer ou remplacer un autoradio Clarion dans un véhicule équipé d'une connectique ISO sans modifier le câblage d'origine.
Quantité : 1 faisceau d'adaptation complet.
Référence Produit : 31CLA-ACC-02-0481-00 (31CLAACC02048100).
Compatibilité Marque : Autoradios, lecteurs CD/USB/Bluetooth de marque Clarion (vérifier la forme du connecteur arrière selon la série du poste).
Connecteur A (Côté Autoradio) : Prise femelle propriétaire Clarion spécifique (se clips directement à l'arrière du poste).
Connecteur B (Côté Véhicule) : 2 prises ISO Mâles normalisées :
Connecteur ISO A (Noir) : Bloc Alimentation, Masse et Commande (+12V Perm, +12V AVC, Ground, Antenne auto/Amplificateur, Illumination).
Connecteur ISO B (Mron/Gris) : Bloc Haut-Parleurs (4 Canaux : Avant Gauche/Droit + Arrière Gauche/Droit).
Longueur du Câble : Environ 15 cm à 20 cm (souplesse optimale pour le rangement derrière la console centrale).
Gaine & Isolation : Conducteurs en cuivre multibrin haute qualité sous gaine PVC thermo-résistante.
État : Neuf sous conditionnement individuel.
Correspondance du Code Couleur Standardisé (Norme ISO) :
Bloc Alimentation (Prise ISO A) :
Rouge : +12V Après Contact (ACC / Clé de contact)
Jaune : +12V Permanent (Memory / Sauvegarde des stations)
Noir : Masse (GND)
Bleu / Bleu-Blanc : Commande d'antenne motorisée ou Remote amplificateur (12V distant)
Orange / Illumination : Gradateur d'éclairage tableau de bord (Dimmer)
Bloc Haut-Parleurs (Prise ISO B) :
Blanc / Blanc-Noir : Haut-Parleur Avant Gauche (+ / -)
Gris / Gris-Noir : Haut-Parleur Avant Droit (+ / -)
Vert / Vert-Noir : Haut-Parleur Arrière Gauche (+ / -)
Violet / Violet-Noir : Haut-Parleur Arrière Droit (+ / -)
Astuce Montage d'Atelier (Problème de Mémoire / +12V) :
Sur certains véhicules (notamment le groupe VAG / PSA), les fils Rouge (+12V Après Contact) et Jaune (+12V Permanent) peuvent être inversés sur la prise ISO du véhicule. Si l'autoradio Clarion perd la mémoire des stations à chaque coupure de contact, il suffit d'inverser les cosses bananes pré-isolées (Jaune avec Rouge) généralement prévues sur le faisceau.
