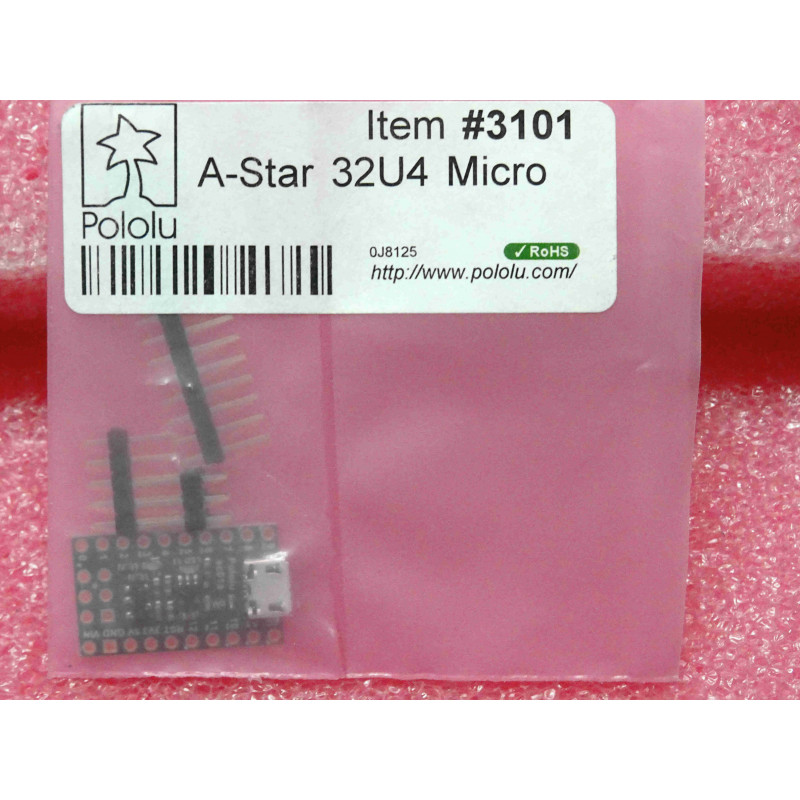

Le module programmable Pololu A-Star 32U4 Micro (connectique USB Micro-B) est une carte de développement ultra-compacte et polyvalente, articulée autour du microcontrôleur AVR ATmega32U4 de Microchip (ex-Atmel), entièrement compatible avec l'environnement de développement Arduino.
Type de Composant : Module de micro-développement programmable (Arduino-compatible microcontroller board).
Fabricant / Référence : Pololu / A-Star 32U4 Micro (USB Micro-B).
Microcontrôleur Principal : ATmega32U4 8 bits cadencé à 16 MHz (mémoire Flash de 32 Ko, SRAM de 2,5 Ko, EEPROM de 1 Ko).
Connectique USB : Port USB Micro-B intégré (permet la communication USB native, la programmation directe et l'émulation de périphériques tels que clavier/souris HID).
Entrées / Sorties : Broches d'E/S numériques (dont PWM), entrées analogiques et régulateur de tension embarqué permettant une alimentation flexible.
Conditionnement : Unité (module prêt à l'emploi avec broches traversantes).
Signification de la conception :
Format minimaliste : Conçu pour s'intégrer facilement sur des plaques d'essai (breadboards) ou directement dans des projets embarqués exigus nécessitant un encombrement minimal.
USB natif : L'ATmega32U4 gère directement l'interface USB, éliminant le besoin d'un circuit convertisseur série secondaire et simplifiant la création de projets interactifs connectés.
Repérage et Connexion : Raccordez le module à votre PC via un câble USB Micro-B pour le téléversement des programmes. Sélectionnez la carte adéquate (compatible Arduino Leonardo / A-Star 32U4) dans l'IDE Arduino. Veillez à respecter les limites de tension sur les broches d'E/S (généralement logique 5V).
Environnement : Laboratoires de prototypage, conception de petits systèmes embarqués, robotique compacte et dispositifs d'interface personnalisés.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de reconnaissance du port USB par l'ordinateur, échec du téléversement du sketch, ou surchauffe du régulateur de tension embarqué suite à une inversion de polarité ou un court-circuit sur les lignes d'alimentation.
Mesures : Contrôler la tension d'alimentation principale (VCC / 5V) et vérifier l'intégrité des soudures du connecteur USB Micro-B, particulièrement sollicité lors des manipulations répétées.
Recommandations de Montage & Restauration :
Manipulation : Manipulez la carte sur un plan de travail protégé contre les décharges électrostatiques (ESD). Lors du brasage sur des plaques d'essai ou des circuits imprimés, utilisez un fer à température contrôlée pour préserver les pistes et les composants CMS environnants.
