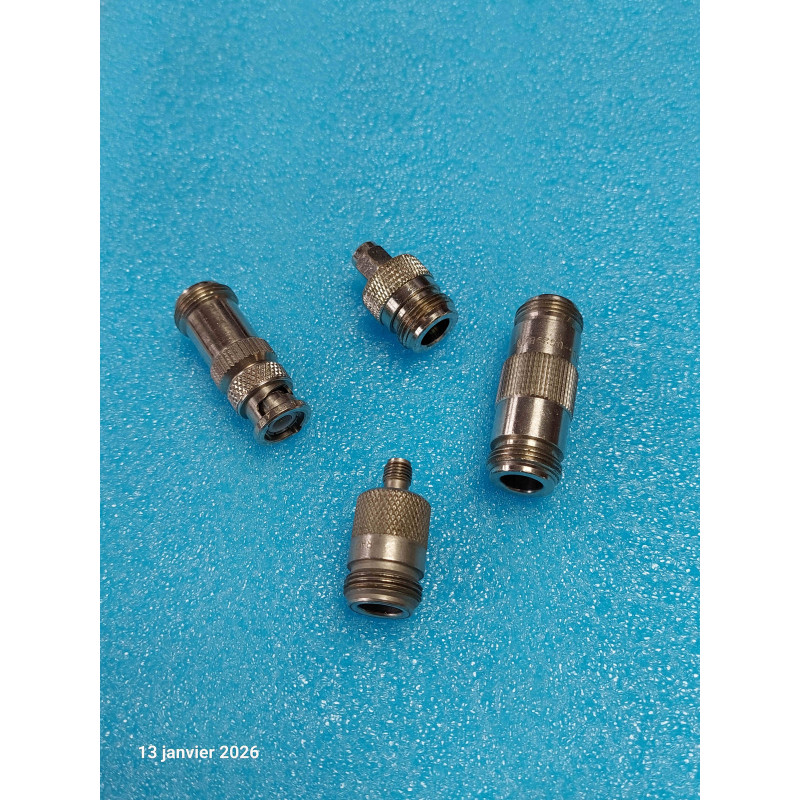

Lot de 4 adaptateurs coaxiaux RF d'atelier, tous configurés avec une interface N Femelle d'un côté vers diverses interfaces standard (N Mâle / N Femelle, SMA Mâle / Femelle, BNC Mâle / Femelle).
Indispensables en métrologie, radiofréquence, télécoms et sur les bancs de test, ces adaptateurs de précision permettent l'interconnexion immédiate d'équipements haute fréquence équipés de fiches N (analyseurs de réseau, wattmètres, antennes, charges de puissance) vers des cordons de mesure au format SMA ou BNC sans altérer l'impédance de ligne de 50 Ohms. Matériel d'occasion en bon état mécanique et électrique.
Lot de 4 Adaptateurs Coaxiaux de Transition RF / Interface Principale : Type N Femelle (Filetage 5/8-24 UNEF) / Interfaçage vers Type N, SMA ou BNC (Mâle ou Femelle selon arrivage du lot) / Impédance Nominale 50 Ohms / Corps en Laiton Nickelé / Contacts Centraux Usinés & Fûts Dorés / Diélectrique PTFE (Téflon) / Matériel d'Occasion Contrôlé (Bon État). Accessoires de connectique coaxial RF, de laboratoire de mesure et d'atelier d'émission/réception indispensables pour l'adaptation rapide de lignes de mesure HF.
Quantité : Lot de 4 adaptateurs coaxiaux.
Type d'Interface Raccordement :
Côté A : Connecteur N Femelle (Format coaxial haute puissance à filetage de sécurité 5/8-24).
Côté B (Panachage RF du lot) : Transitions vers :
Type N (Mâle ou Femelle prolongateur).
Type SMA (Mâle ou Femelle de précision).
Type BNC (Mâle ou Femelle à baïonnette).
Impédance Nominale : 50 Ohms ($\text{50 }\Omega$).
Performances Haute Fréquence (RF) :
Bande Passante : DC à 3 GHz (vers BNC) / DC à 6 GHz - 11 GHz (vers N et SMA).
Faible ROS / VSWR : Pertes d'insertion minimales grâce aux isolants PTFE et à la continuité de masse.
Matériaux & Construction :
Corps / Boîtier : Laiton usiné haute précision avec plaquage Nickel résistant à l'usure mécanique.
Contacts Centraux : Bronze au béryllium / laiton usiné avec plaquage Or sur la zone de contact pour une résistance de contact minime.
Isolant Diélectrique : PTFE (Téflon) résistant aux fortes températures et maintenant des constantes diélectriques stables.
État : Occasion en bon état (filetages fluides, broches centrales droites et non enfoncées, baïonnettes BNC fonctionnelles).
Intérêt des Adaptateurs N Femelle vers SMA / BNC en Atelier :
Protection des Ports d'Appareils Coûteux : Utiliser un adaptateur N Femelle en sortie d'un appareil de mesure (ex. wattmètre RF ou analyseur) permet de préserver le filetage d'origine de l'équipement (Saver Adapter) lors des branchements et débranchements répétés de cordons de test BNC ou SMA.
Polyvalence des Bancs de Test : Permet de raccorder un câble SMA très fin et flexible (RG-316 / RG-142) ou un cordon BNC d'oscilloscope sur des baies ou antennes à embase N massive.
Conseils d'Entretien & Contrôle en Atelier :
Inspection des Broches Centrailes : Sur le matériel RF d'occasion, vérifier à la loupe que le fût central femelle de l'interface N et SMA n'est pas écarté ou tordu par un connecteur mâle défectueux.
Nettoyage des Filetages : Passer un coup de spray nettoyant contact ou d'alcool isopropylique (IPA) sur les filetages extérieurs N et SMA pour éliminer les micro-poussières et assurer un bon serrage de masse à 360°.
Couple de Serrage : Visser les bagues N et SMA à la main jusqu'au contact franc avant de bloquer sans forcer afin de ne pas déformer les isolants PTFE internes.
