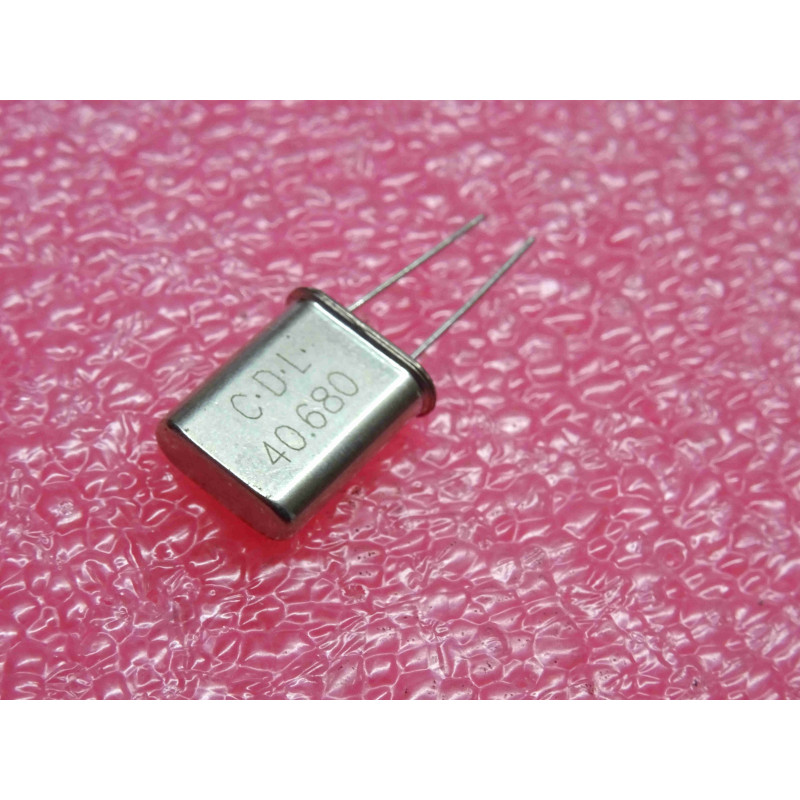

Résonateur à quartz de précision pour circuits d'émission et de réception radiofréquence, fabriqué par C.D.L.. Calibré sur la fréquence normalisée de 40,680 MHz (40,68000 MHz, fréquence centrale normalisée de la bande ISM 40,68 MHz, très largement utilisée pour le modélisme R/C bande 40 MHz, les télécommandes d'automatismes/portails et les équipements industriels HF), ce quartz en boîtier métallique hermétique traversant type HC-18 / HC-18/U (entraxe standard de 4,9 mm) est conçu pour les oscillateurs pilotes (TX/RX), les émetteurs-récepteurs et les modules HF.
Fréquence Standardisée Bande ISM (40,680 MHz) : Fréquence de référence normalisée pour le remplacement direct de quartz pilote ou d'oscillateur local sur modules R/C 40 MHz et télécommandes radiofréquence.
Précision & Qualité C.D.L. : Fabrication robuste assurant une haute stabilité d'oscillation, une excellente tenue thermique et une dérive minimale dans le temps.
Boîtier Universel HC-18 / HC-18/U : Entraxe standard de 4,9 mm compatible avec les supports tulipe/lyre standard et le montage soudé traversant.
Brasage & Précaution Thermique :
En montage soudé, braser les sorties avec un fer thermostaté (300-330 °C max) rapidement (moins de 3 secondes par broche) pour éviter tout stress thermique sur la lame de quartz.
Conserver un jeu mécanique de 1 à 2 mm au-dessus du PCB ou placer une cale isolante (mylar/plastique) si des pistes cuivrées passent sous le boîtier métallique.
Nettoyage du Support :
Nettoyer les contacts ou les pinces du support à l'aide d'un pinceau imbibé d'alcool isopropylique afin d'éliminer toute oxydation ou résidu de flux.
Calibrage HF :
Sur un étage d'émission ou de réception ajustable, contrôler l'oscillation au fréquencemètre et ajuster le trimmer de charge si nécessaire pour caler précisément la porteuse sur 40,68000 MHz.
Composants Haute Fréquence & Radiocommunication / Quartz C.D.L. 40,680 MHz boîtier HC-18 entraxe 4,9 mm neuf.
