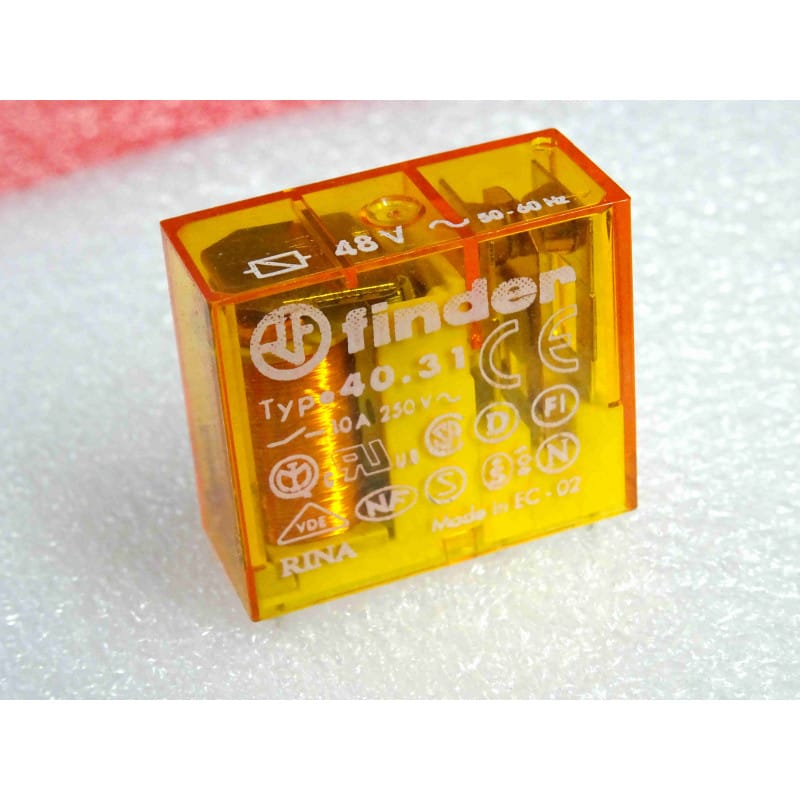

Le relais électromagnétique de puissance et d'usage général (general purpose relay) de la marque Finder de référence 40.31.8.048 (bobine en 48 Vac, pouvoir de coupure de 10A sous 250 Vac, configuration 1 contact inverseur / 1 Form C / SPDT / 1 pôle) est un composant de commutation robuste et polyvalent, conçu pour l'implantation sur circuit imprimé ou sur support dans les armoires électriques, les automatismes et les équipements industriels ou tertiaires fonctionnant en courant alternatif 48V.
Type de Composant : Relais électromagnétique miniature de puissance / Usage général (General Purpose Relay / Série 40).
Fabricant / Référence : Finder / 40.31.8.048.
Tension de Bobine : 48 Vac (Courant alternatif, idéal pour les circuits de commande et d'automatisme en 48V AC).
Calibre Électrique (Contacts) : 10 A sous 250 Vac (Pouvoir de coupure élevé pour charges résistives ou inductives modérées).
Configuration des Contacts : 1 pôle, 1 inverseur (1RT / 1 Form C / SPDT / Changeover).
Signification de la conception :
Qualité Finder : Gamme industrielle de référence reconnue pour la fiabilité de ses contacts, sa robustesse mécanique, sa haute isolation galvanique entre la bobine et les circuits de puissance, et sa polyvalence d'installation (sur circuit imprimé ou via embase dédiée).
Repérage et Connexion : Référez-vous impérativement au schéma sérigraphié sur le flanc du boîtier Finder pour identifier l'affectation exacte des broches (bornes de la bobine 48Vac et voies du contact inverseur : Commun, Repos/NC, Travail/NO) avant toute implantation ou câblage.
Environnement : Armoires de commande industrielles, tableaux électriques, automatismes de machines, cartes électroniques de puissance et interfaces de commande alimentées en 48V alternatif.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation à l'application du 48Vac sur la bobine, résistance de contact anormale sous charge, ou coupure de l'enroulement interne.
Mesures : Mesurer systématiquement la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la commutation sur les voies de contact lors d'une excitation hors circuit.
Recommandations de Montage & Restauration :
Précautions d'Emploi : Veillez à respecter strictement les limites de coupure (10A max sous 250Vac) pour préserver la durée de vie des contacts. Utilisez un support compatible si le relais est destiné à être embroché pour faciliter la maintenance préventive ou corrective.
