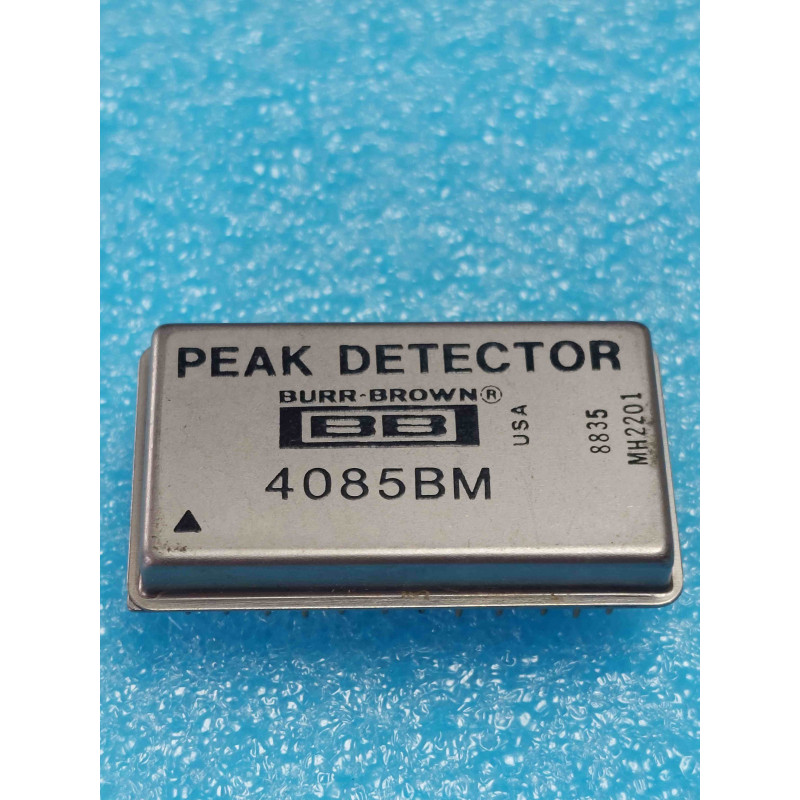

Le BB4085BM (également marqué 4085BM ou BURR-BROWN 4085 BM) est un circuit intégré ou module analogique hybride de haute technologie historique, conçu et fabriqué aux États-Unis par le fondeur de légende Burr-Brown (division spécialisée réputée pour ses puces de traitement de signal de classe métrologique). Ce composant d'exception adopte le format d'un boîtier traversant de type DIP24 Large (Dual In-line Package à 24 broches, corps large de 600 mils, souvent en céramique hermétique "Cerdip" ou boîtier métallique soudé pour garantir l'isolation thermique et électromagnétique de la matrice).
La lettre M au sein du suffixe indique généralement un grade de spécification ou de tri professionnel/militaire de haute performance (plage de température étendue et dérive minimisée).
Il s'agit d'un convertisseur Analogique-Numérique (CAN / ADC) de précision d'une résolution de 12 Bits à architecture par approximations successives (12-Bit Fast Precision Hybrid A/D Converter, boîtier DIP24 de chez Burr-Brown). Développé à l'époque de l'âge d'or de l'instrumentation analogique haut de gamme (fin des années 70 et années 80), le 4085BM intègre sur son substrat hybride une référence de tension ultra-stable compensation laser, un comparateur de précision, une horloge interne et les réseaux de résistances ajustés de manière chirurgicale. Sa fonction est de numériser un signal analogique complexe en un mot binaire de 12 bits avec un temps de conversion très court pour l'époque. On retrouve principalement ce composant haut de gamme au cœur des analyseurs de spectre de laboratoire, des systèmes d'acquisition de données militaires ou aéronautiques, de l'instrumentation médicale de précision et des testeurs de bancs d'essais industriels automatisés. Géré en qualité New Old Stock (NOS), ce boîtier Burr-Brown authentique avec son logo "BB" historique est une pièce de collection d'une valeur inestimable pour restaurer, dépanner ou maintenir l'étalonnage d'un appareil de mesure professionnel d'époque.
Le diagnostic de la perte de linéarité ou des bits manquants (Le piège de la tension d'offset de l'étage comparateur) : C'est la panne typique d'établi sur un système d'acquisition de données vintage utilisant le 4085BM. Si votre système renvoie des valeurs numériques faussées, saute des codes (bits manquants) ou affiche une non-linéarité prononcée sur une partie de l'échelle, contrôlez la calibration de décalage. Méthode d'atelier : Le circuit intègre des broches d'ajustement fin pour l'Offset (zéro) et le Gain (pleine échelle). Avant d'accuser la puce Burr-Brown NOS, vérifiez à l'aide d'un voltmètre de précision de laboratoire si les alimentations analogiques plus ou moins 15V sont stables à mieux que 5 mV près. Une dérive du rail d'alimentation décale le point de commutation du comparateur interne et ruine la conversion 12 bits.
Le piège absolu du couplage des masses (AGND vs DGND) : Pour un convertisseur de précision 12 bits comme le 4085BM, la séparation des masses est une obligation absolue de l'art d'artisan. Le circuit possède des broches de masse analogique (Analog Ground) et de masse logique/numérique (Digital Ground). La règle d'or : Sur le circuit imprimé de l'appareil, ces deux masses doivent être rigoureusement séparées et ne se rejoindre qu'en un seul point unique (point en étoile), généralement situé au niveau du condensateur de filtrage de l'alimentation générale. Si vous court-circuitez ces masses de manière sauvage au niveau des broches du boîtier, le bruit de commutation numérique des sorties 12 bits va polluer l'étage d'entrée analogique sensible, provoquant une gigue (jitter) ou un bruit de fond microscopique fluctuant sur vos mesures.
Le protocole de découplage de métrologie : Un convertisseur hybride rapide génère de forts appels de courant sur ses lignes numériques lors du basculement des bits de sortie. Soudez impérativement des condensateurs céramiques multicouches (MLCC) de 100 nF en parallèle avec de petits condensateurs au tantale de 1 µF à 4,7 µF au plus près des broches d'alimentation (+15V, -15V et +5V) et de la broche de référence interne, directement sous la carte d'origine.
Précautions chirurgicales de dessoudage et installation sur support : Les circuits hybrides céramiques Burr-Brown d'époque supportent très mal les contraintes mécaniques et les surchauffes prolongées sur leurs broches massives. Pour extraire l'ancien circuit défaillant d'un circuit imprimé multicouche haut de gamme sans détruire les trous métallisés, n'utilisez jamais de station à air chaud globale qui pourrait endommager les composants internes du module. Utilisez une station de dessoudage à aspiration régulée. L'obligation absolue d'atelier : Installez un support de précision DIP24 Large à contacts tulipes dorés de très haute qualité. Ne soudez jamais ta pièce NOS rare directement sur la platine. Cela permettra d'insérer le composant à froid, d'éviter tout stress thermique (température d'atelier limitée à 310 degrés Celsius sur le support) et facilitera les futurs étalonnages ou tests comparatifs au banc.
