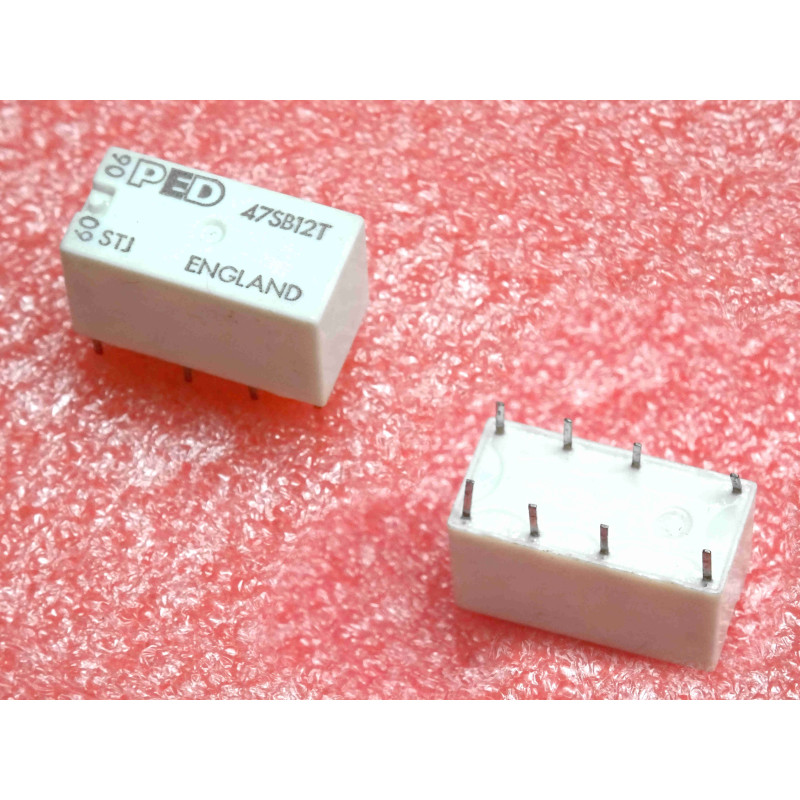

Le relais électromagnétique professionnel de la marque PED (Schrack / Tyco) de référence 47SB12T (ou 47SB12 T) avec bobine en 12Vdc est un composant électromécanique robuste conçu pour la commutation fiable de signaux et de charges dans les équipements électroniques, les automatismes et les installations industrielles ou domestiques.
Type de Composant : Relais électromagnétique multipolaire pour circuit imprimé ou embase.
Fabricant / Référence : PED (Schrack) / 47SB12T (47SB12 T).
Tension de Bobine : 12 Vdc (Courant continu, idéal pour les circuits de commande et logiques en 12V).
Nombre de Broches : 8 broches (Agencement multipolaire standard pour la commande de bobine et les circuits de commutation associés).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité PED / Schrack : Composant issu d'une fabrication industrielle reconnue pour sa fiabilité de contact, sa robustesse diélectrique et sa longévité dans les systèmes de commande.
Configuration 8 broches : Permet la gestion simultanée de plusieurs voies de commutation ou d'une configuration inverseur double pôle (DPDT) selon le brochage constructeur exact.
Repérage et Connexion : Référez-vous impérativement à la documentation technique constructeur ou au marquage sérigraphié sur le boîtier pour identifier la disposition exacte des 8 broches (bornes de l'enroulement de bobine 12Vdc et voies des contacts de sortie) avant toute implantation ou câblage.
Environnement : Armoires de commande, automatismes, cartes électroniques professionnelles et équipements fonctionnant en logique 12V nécessitant une commutation multipolaire.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de basculement malgré l'application du 12Vdc sur la bobine, résistance de contact anormale ou collage des contacts suite à une surcharge ou un arc électrique répété.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur l'ensemble des voies de contact lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Brasage et Connexion : Utilisez un fer à souder à température contrôlée pour préserver l'intégrité du boîtier et éviter toute contrainte thermique excessive sur les broches lors des opérations de maintenance sur circuit imprimé ou sur support.
