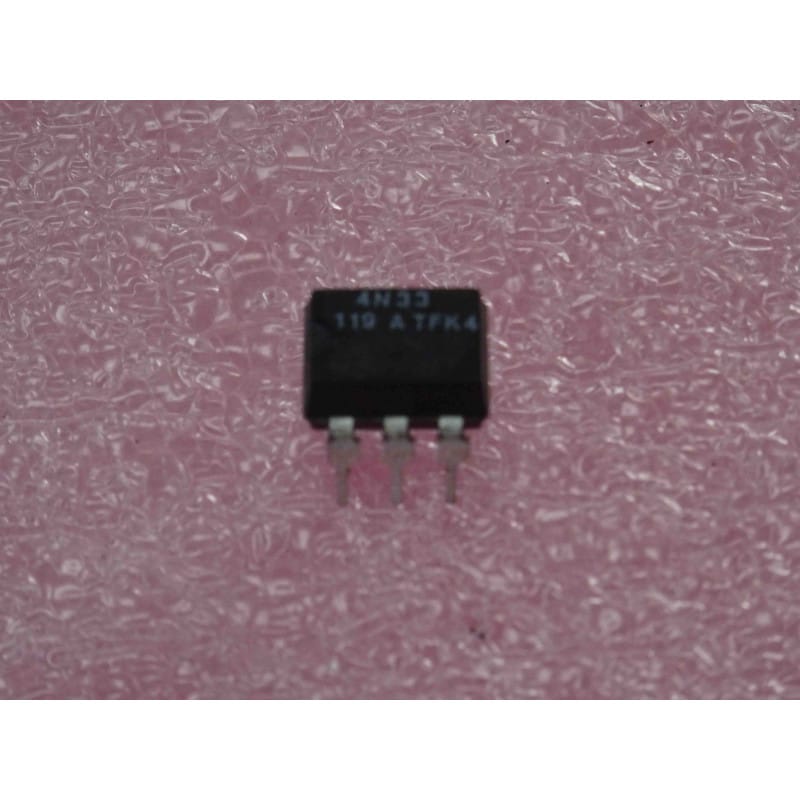

Ce lot de deux photocoupleurs (Telefunken 4N33 Photodarlington Optocoupler), fabriqué par la marque historique de semi-conducteurs Telefunken (TFK / Vishay Telefunken) sous la référence 4N33, intègre une diode émettrice infrarouge à l'arséniure de gallium (GaAs) couplée optiquement à un phototransistor Darlington NPN au silicium.
Grâce à son étage de sortie Darlington, il offre un taux de transfert en courant (CTR / Current Transfer Ratio) très élevé (supérieur ou égal à 500 %), ce qui permet de commuter des charges de commande importantes (relais, bobines, voyants) à partir d'un très faible courant d'entrée logique, tout en garantissant une isolation galvanique renforcée entre les circuits de commande et de puissance.
Gain en Courant Très Élevé (CTR ≥ 500 %) : Permet à une simple sortie microcontrôleur basse consommation (quelques milliampères) de saturer franchement un étage capable d'alimenter directement une bobine de relais sans transistor d'amplification intermédiaire.
Isolation Galvanique Haute Tension (5,3 kV) : Protège efficacement les microcontrôleurs (Arduino, PIC, ESP32, STM32) contre les surtensions, boucles de masse et parasites industriels.
Accès à la Base (Broche 6) : Permet d'ajouter une résistance externe entre base et émetteur pour accélérer la commutation (réduction du temps de blocage du Darlington) ou ajuster la sensibilité.
Fiabilité Telefunken (TFK) : Fabrication robuste garantissant la stabilité du gain optique dans le temps.
Applications Recommandées :
Commande Directe de Relais & Contacteurs : Pilotage de bobines 12 V / 24 V DC jusqu'à 80-100 mA directement depuis la sortie du 4N33.
Interfaçage Automate / E/S Industrielles : Adaptation et isolation des signaux TOR 24 V DC vers logique 3,3 V ou 5 V.
Isolation Audio & Déclenchements : Séparation galvanique de lignes de déclenchement ou de commande MIDI/DMX.
Brochage Officiel DIP-6 (Vue de dessus, détrompeur vers le haut) :
Broche 1 (Haut gauche) : Anode de la LED (+)
Broche 2 (Milieu gauche) : Cathode de la LED (-)
Broche 3 (Bas gauche) : Non connectée (NC)
Broche 4 (Bas droite) : Émetteur du Darlington (E)
Broche 5 (Milieu droite) : Collecteur du Darlington (C)
Broche 6 (Haut droite) : Base du Darlington (B - optionnelle, généralement laissée en l'air)
Conseils d'Atelier & Raccordement Électrique :
Calcul de la Résistance d'Entrée (5 V DC) :
Avec Vcc = 5 V, VF = 1,25 V et un courant d'entrée cible If = 10 mA :
R = (5 - 1,25) / 0,010 = 375 Ohms (utiliser une valeur standard de 330 Ohms ou 390 Ohms / 1/4 W).
Diode de Roue Libre Impérative : En cas de commande de charge inductive (relais, électrovanne), placer obligatoirement une diode de protection (type 1N4007 ou 1N4148) en inverse aux bornes de la bobine pour protéger le Darlington du 4N33 contre les surtensions de rupture.
Équivalences & Familles Associées :
4N32, 4N30, 4N29, MOC8020 / MOC8021, Fairchild/Vishay 4N33, Lite-On 4N33, Toshiba TLP627 (Darlington).
Composants & Optoélectronique / Fabricant : Telefunken (TFK) / Modèle : 4N33 / Type : Optocoupleur sortie Darlington / CTR : ≥ 500 % / Isolation : 5,3 kV / Boîtier : DIP-6 / Quantité : Lot de 2 pièces.
