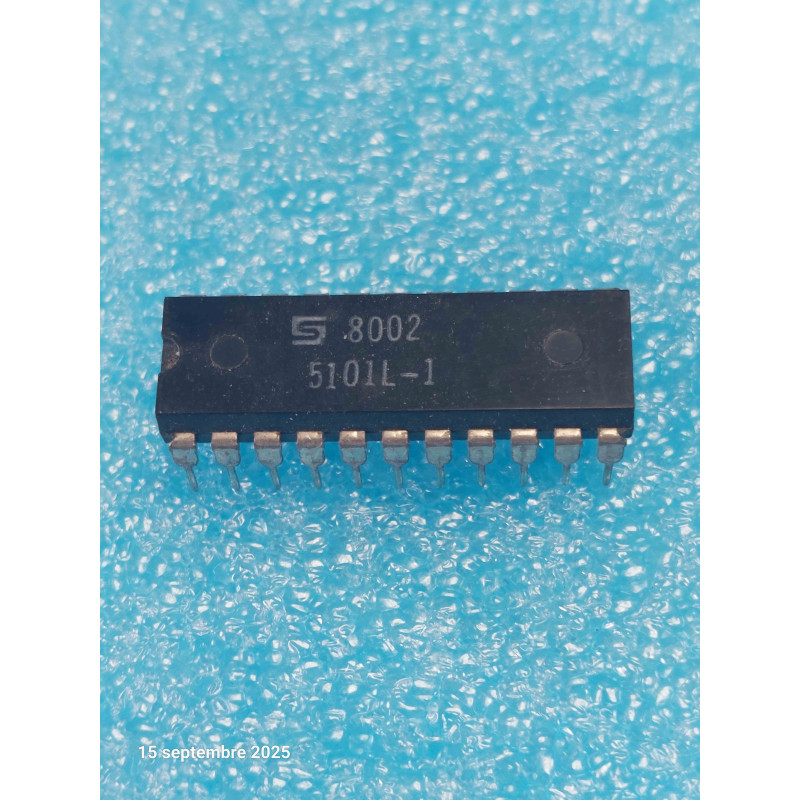

Le 5101L-1 (ou PCD5101 / M5101L-1) est un circuit intégré de mémoire vive statique (SRAM) historique d'une capacité de 1024 bits, organisée en 256 mots de 4 bits (256 x 4). Fabriqué en technologie CMOS par Signetics (ou Intel à l'origine), ce composant se distingue de manière très critique par son boîtier DIP22 (format intermédiaire rare à 22 broches). La déclinaison "L" désigne la version spécifiquement triée pour sa consommation infime en mode veille (Low Standby Power), et le suffixe "-1" garantit le temps d'accès le plus rapide de sa gamme d'époque. C'est la puce de sauvegarde de données par batterie la plus célèbre des années 70 et 80, massivement utilisée pour mémoriser les scores et paramètres des flippers de collection (Pinballs de type Bally, Williams, Gottlieb), les stations radio rétro, et les premiers automates industriels.
Note technique :
Le secret de la sauvegarde par pile : Le 5101L-1 a été une véritable révolution pour l'époque grâce à sa structure CMOS. En fonctionnement normal, il s'alimente en 5V, mais lorsque l'appareil est éteint, la puce passe en mode rétention de données (Data Retention Mode). Elle conserve l'intégralité de sa mémoire avec une tension de batterie pouvant descendre jusqu'à 2,0V, en ne consommant que quelques micro-ampères (15 uA maximum). Une simple pile ou pile bouton d'époque pouvait ainsi sauvegarder les scores ou configurations pendant plusieurs années.
Le Piège du Boîtier DIP22 : Attention à son format physique particulier. Le boîtier DIP22 possède une largeur d'entraxe très spécifique de 0,4 pouce (soit 10,16 mm). Il est plus large qu'un DIP16 standard (0,3 pouce) mais plus étroit qu'un DIP24 classique (0,6 pouce). Les supports de remplacement d'époque à ce format sont aujourd'hui très recherchés.
Conseils Pro :
Le piège de la broche CE2 (Chip Enable 2, broche 17) : C'est la cause de 90% des pannes de sauvegarde sur les cartes de flippers ou d'automates. Le 5101 possède deux broches de validation : CE1 barre (broche 19, active au niveau bas) et CE2 (broche 17, active au niveau haut). En mode veille (sur batterie), le circuit de la carte doit impérativement forcer la broche CE2 au niveau bas (0V). Si le petit transistor de commutation d'époque (souvent un 2N3904 ou 2N4401 situé en périphérie) fuit ou devient défaillant, la broche CE2 reste flottante. La puce ne passe alors jamais en mode veille ultra-basse consommation et vide la pile de sauvegarde en quelques jours, tout en corrompant les données.
Diagnostic & Sensibilité aux Décharges (ESD) : 1. Les premières générations de 5101 d'époque Signetics en technologie CMOS sont extrêmement sensibles à l'électricité statique. Manipulez cette pièce New Old Stock avec les précautions d'usage (bracelet antistatique) pour ne pas griller les lignes d'adressage (A0 à A7).
2. Si le flipper ou l'automate d'époque affiche des erreurs du type "Memory Write Error" ou refuse de retenir les configurations d'usine au redémarrage alors que la pile est neuve (mesurée à plus de 3V), inspectez directement les broches d'alimentation (broche 22 pour le VCC et broche 11 pour la masse GND) pour traquer une diode de blocage d'époque devenue résistive.
