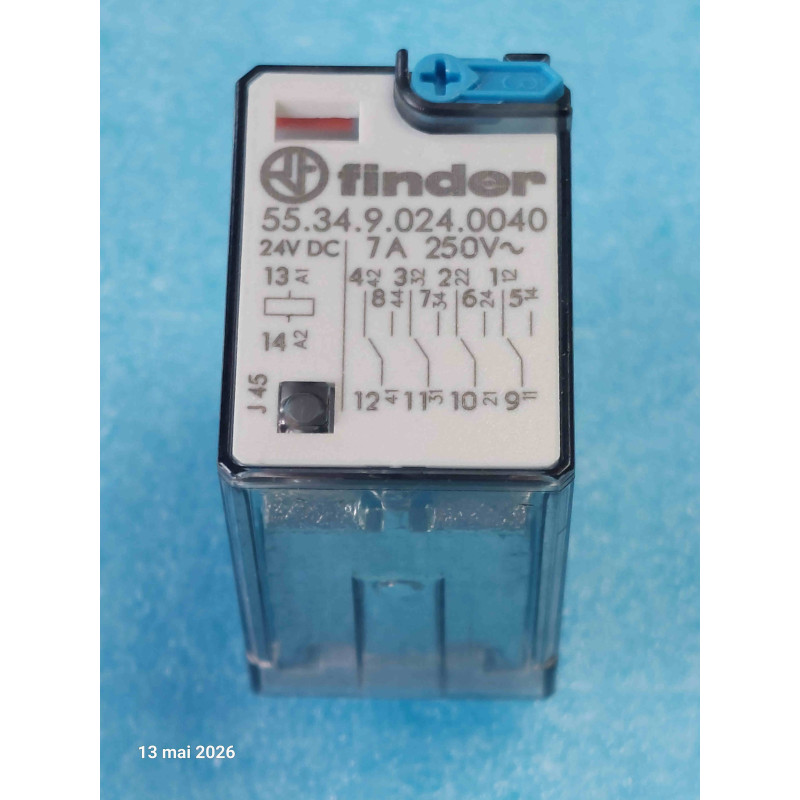

Le relais électromagnétique enfichable ou pour circuit imprimé Finder 55.34.9.024.0040 (également référencé 55349024) est un composant de commutation multicanal de haute fiabilité, doté de 4 contacts inverseurs (4RT / 4CO) et conçu pour commuter des charges industrielles ou auxiliaires sous une tension de bobine de 24V continu.
Type de Composant : Relais électromagnétique industriel miniature (General Purpose / Industrial Relay).
Fabricant / Référence : Finder / 55.34.9.024.0040 (55349024).
Tension de Bobine : 24 Vdc (Courant continu).
Capacité de Commutation (Contacts) : 7 A sous 250 Vac (Courant nominal par contact, adapté aux charges résistives et inductives modérées).
Configuration des Contacts : 4RT (4 contacts basculants / 4CO - Four Pole Changeover).
Configuration des Broches : 14 broches (format standard de la série 55 pour montage sur embase enfichable ou module PCB).
Conditionnement : Unité (relais électromécanique).
Signification de la conception :
Multicanal simultané : Permet de commander ou d'isoler quatre circuits de commande distincts de manière synchrone à partir d'une seule impulsion de commande en 24Vdc.
Polyvalence industrielle : Largement utilisé dans les automatismes complexes, les armoires de commande et les interfaces de sécurité grâce à sa robustesse mécanique et électrique.
Repérage et Connexion : Respectez scrupuleusement le brochage des 14 broches lors de l'insertion sur l'embase sur rail DIN ou le support de câblage. Vérifiez que la tension d'alimentation de la bobine est bien stabilisée à 24 Vdc pour éviter les vibrations des contacts.
Environnement : Armoires électriques industrielles, automatismes de machinerie, systèmes de contrôle de procédés et bancs de test automatisés.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation sur un ou plusieurs canaux malgré l'activation de la bobine 24V, collage de l'un des 4 contacts suite à un dépassement du courant nominal ou résistance de contact élevée due à l'oxydation.
Mesures : Contrôler la résistance ohmique de la bobine 24Vdc et vérifier l'intégrité de la continuité électrique sur chacun des 4 circuits de contacts (au repos NC et au travail NO) à l'ohmmètre.
Recommandations de Montage & Restauration :
Manipulation : En raison du nombre élevé de broches (14 broches), insérez le relais bien droit dans son embase pour tordre ou endommager aucune pige. Utilisez un étrier de maintien mécanique (clip de verrouillage) pour sécuriser l'ensemble en milieu soumis à des vibrations.
