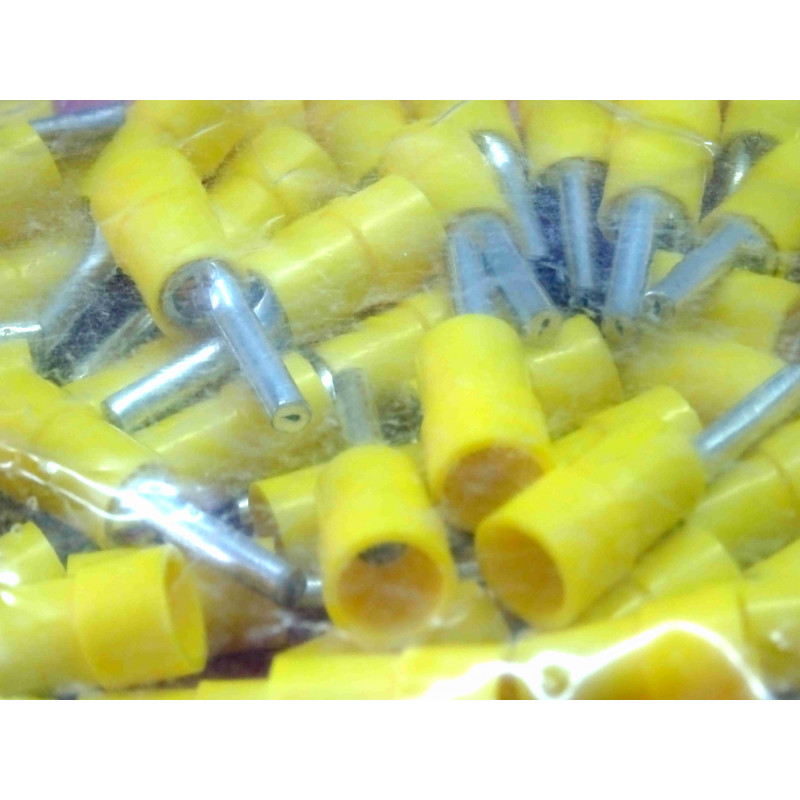

Lot de 100 embouts à broche cylindrique isolée (cosses à broche / pin crimp terminals) de qualité industrielle (Référence d'origine : RS PRO 613-9665). Code couleur de repérage international Jaune, spécialement dimensionné pour les câbles électriques de forte section compris entre 4,0 mm² et 6,0 mm² (10 à 12 AWG).
Conçues en cuivre pur étamé par électrolyse, ces cosses garantissent une excellente conductivité électrique, une faible résistance de contact et une parfaite protection contre la corrosion. La broche ronde rigide de 2,8 mm de diamètre et de 14 mm de longueur permet l'insertion sûre et directe de câbles souples multibrins dans les borniers à vis, borniers à ressort ou cages de raccordement d'automatismes sans risque d'ébouriffage ou de sectionnement des brins. Matériel neuf sous packaging d'origine.
Lot de 100 Cosses / Embouts à Broche Cylindrique Isolée / Référence RS PRO 613-9665 / Code Couleur Jaune (Section 4,0 mm² à 6,0 mm² - AWG 10-12) / Broche : Diamètre 2,8 mm - Longueur 14 mm / Longueur Totale 27 mm / Ame en Cuivre Pur Étamé & Isolant Vinyle-PVC Auto-Extinguible / Raccordement par Sertissage (Crimp) / Neuf. Composants de câblage armoire, d'automatisme, de puissance et de maintenance électrique indispensables pour la confection de liaisons sûres sur borniers d'atelier.
Quantité : Lot de 100 pièces.
Marque / Référence Produit : RS PRO (Référence catalogue : 613-9665 / 6139665).
Type de Connecteur : Cosse / Embout à broche mâle à sertir isolée (Insulated Pin Crimp Terminal).
Code Couleur d'Isolation : Jaune (Normalisé pour les sections de 4 mm² à 6 mm²).
Plage de Section de Câble Admissible :
Section métrique : 4,0 mm² à 6,0 mm².
Section AWG : 10 AWG à 12 AWG.
Dimensions Géométriques :
Diamètre de la broche : 2,8 mm.
Longueur de la broche : 14,0 mm.
Longueur totale du connecteur : 27,0 mm.
Matériaux & Construction :
Ame Métallique : Cuivre de haute pureté avec plaquage Étain par électrolyse (mouillabilité et protection anticorrosion).
Manchon Isolant : Vinyle / PVC haute résistance, auto-extinguible (UL 94V-0), doté d'une entrée évasée (Easy Entry) pour faciliter l'introduction des brins de câble sans accrochage.
Méthode de Sertissage : Sertissage par poinçonnage ou matrice double empreinte sur le fût métallique interne.
Caractéristiques Électriques & Thermiques :
Tension Max. : 600 V.
Température de Service : -20 °C à +105 °C.
État : Neuf sous sachet d'origine.
Intérêt de la Broche de Diamètre 2,8 mm en Section 6 mm² :
Raccordement Propre des Gros Câbles : Raccorder directement un câble souple de 6 mm² dans un bornier étroit est souvent difficile. La broche rigide de 2,8 mm concentre le courant et permet un passage fluide dans les cages de bornes automatiques ou à vis sans détériorer les brins.
Entrée Évasée (Easy Entry) : Le manchon plastique jaune guide les brins de cuivre directement au fond du fût métallique sans blocage.
Conseils de Mise en Œuvre en Atelier :
Dénuder le câble souple 4–6 mm² sur une longueur d'environ 7 à 8 mm (correspondant à la longueur du fût métallique sous le plastique jaune).
Insérer le câble dénudé jusqu'à la butée interne.
Utiliser une pince à sertir à cliquet pour cosses pré-isolées munie d'une matrice à empreinte Jaune (empreinte pour 4–6 mm² / AWG 10-12) afin d'assurer une déformation à froid étanche à l'air (gas-tight crimp) et une tenue à l'arrachement maximale.
