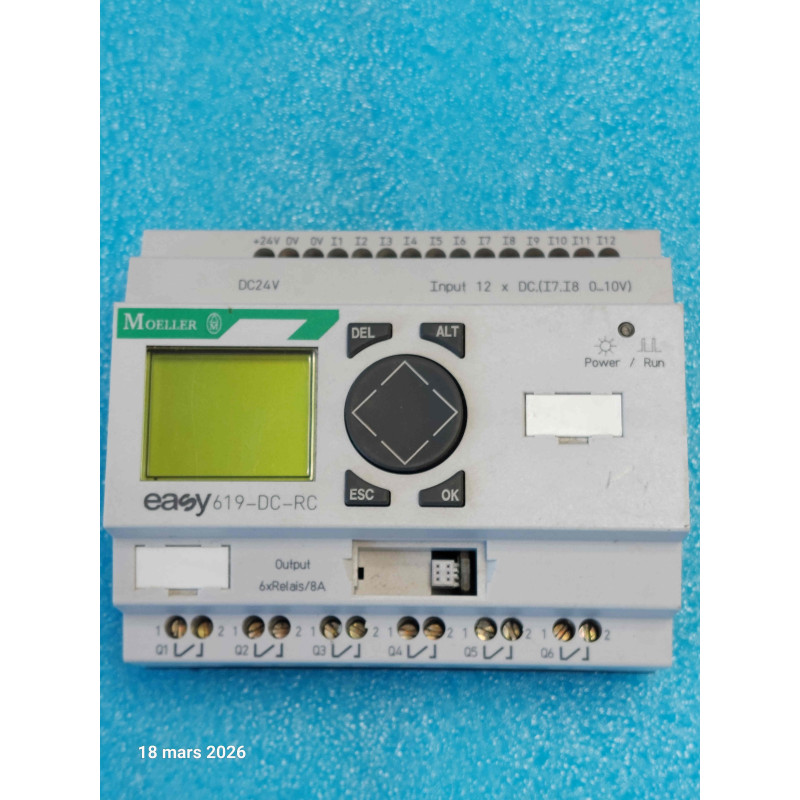

Micro-automate programmable industriel et relais de commande intelligent (Programmable Control Relay / Nano-PLC) de référence constructeur Moeller Easy 619-DC-RC (série Eaton / Moeller Easy 600 - Réf. 619DCRC), conçu pour les techniciens de maintenance industrielle, automaticiens, câbleurs d'armoires électriques, intégrateurs de machines spéciales, gestionnaires de GTB/GTC et spécialistes de la rénovation de systèmes automatisés.
Le module logique Moeller Easy 619-DC-RC est un automate compact autonome alimenté en 24 V DC (plage de 20,4 V à 28,8 V DC). Il intègre 12 entrées digitales (dont certaines configurables en entrées analogiques 0–10 V selon le schéma d'application) et 6 sorties relais indépendantes (contacts secs 8 A). Doté d'un écran LCD rétroéclairé en façade avec clavier de navigation (touches directionnelles et validation), il permet la programmation directe sur l'appareil en schéma à contacts (Ladder) sans ordinateur obligatoire, tout en restant compatible avec le logiciel de programmation sur PC easySoft. Il intègre une horloge temps réel (RTC) hebdomadaire/annuelle pour la gestion des cycles calendaires. L'appareil a fait l'objet d'un contrôle d'atelier complet (entrées/sorties testées, affichage net, touches réactives) et est garanti 100% fonctionnel (Testé OK).
Micro-Automate Industriel Robuste Moeller / Eaton (Gamme Easy 600) :
Solution compacte remplaçant avantageusement les relais auxiliaires, compteurs, temporisateurs et horloges programmables dans les armoires de commande.
Configuration Entrées / Sorties Polyvalente :
12 entrées TOR 24 V DC (permettant la connexion directe de boutons, fins de course et capteurs PNP).
6 sorties relais libres de potentiel (contacts NO / inverseurs supportant jusqu'à 8 A sous 250 V AC) pour le pilotage direct de contacteurs ou d'électrovannes.
Interface Homme-Machine (IHM) & Programmation en Façade :
Écran LCD avec affichage des schémas à contacts, états des entrées/sorties en temps réel et messages de texte personnalisés.
Clavier 6 touches permettant la modification directe des paramètres, des temporisations et des compteurs sans console externe.
Horloge Temps Réel Intégrée (RTC) :
Gestion automatisée d'horaires, déclenchements journaliers, hebdomadaires et gestion des cycles jour/nuit.
Montage Standard sur Rail DIN :
Boîtier modulaire à fixation rapide sur profilé oméga DIN 35 mm ou fixation par vis en fond d'armoire.
État & Contrôle Qualité d'Atelier :
Matériel d'occasion testé sur banc : écran LCD contrasté sans pixel mort, contacts relais sains, borniers à vis propres et fonctionnels.
Schéma de Raccordement & Bornier :
Bornes d'alimentation : Raccorder le +24 V DC sur la borne +24V et le 0 V sur la borne 0V.
Entrées (I1 à I12) : Commutation par le potentiel positif (+24 V DC appliqué sur l'entrée pour validation de l'état logique 1).
Sorties Relais (Q1 à Q6) : Contacts secs indépendants ; insérer la source de puissance (24 V DC, 230 V AC) en série avec la charge à piloter.
Contrôles d'Atelier Réalisés (Validation Testé OK) :
Injection de 24 V DC et basculement individuel des 12 entrées avec contrôle de l'état logique sur l'afficheur.
Commutation individuelle des 6 relais de sortie et mesure de continuité des contacts sous charge.
Vérification du rétroéclairage LCD et de la réactivité mécanique des touches de commande.
Domaines d'Application Clés en Atelier :
Gestion de Pompage & Traitement d'Eau : Basculement automatique de pompes, gestion des niveaux haut/bas et temporisations anti-court-cycle.
Lignes de Convoyage & Machines d'Emballage : Gestion séquentielle de vérins, arrêts d'urgence et détection de présence pièces.
Bâtiment & Éclairage Tertiaire : Commande de circuits d'éclairage selon plages horaires ou détection de présence.
Conseil d'Exploitation :
Pour sauvegarder ou dupliquer un programme rapidement sur site, le module est compatible avec les modules mémoire externes Moeller Easy-M.
Automatismes Industriels & Contrôle-Commande / Fabricant : MOELLER (EATON) / Référence Constructeur : Easy 619-DC-RC (619DCRC) / Alimentation : 20,4 à 28,8 V DC / Configuration : 12 Entrées TOR + 6 Sorties Relais 8 A avec écran LCD et horloge RTC / Montage : Rail DIN 35 mm / État : Matériel d'occasion d'origine, nettoyé, contrôlé et testé fonctionnel sur banc d'atelier (Testé OK). Micro-automate compact indispensable pour la maintenance industrielle, le dépannage rapide d'armoires électriques et l'automatisation de petites installations.
