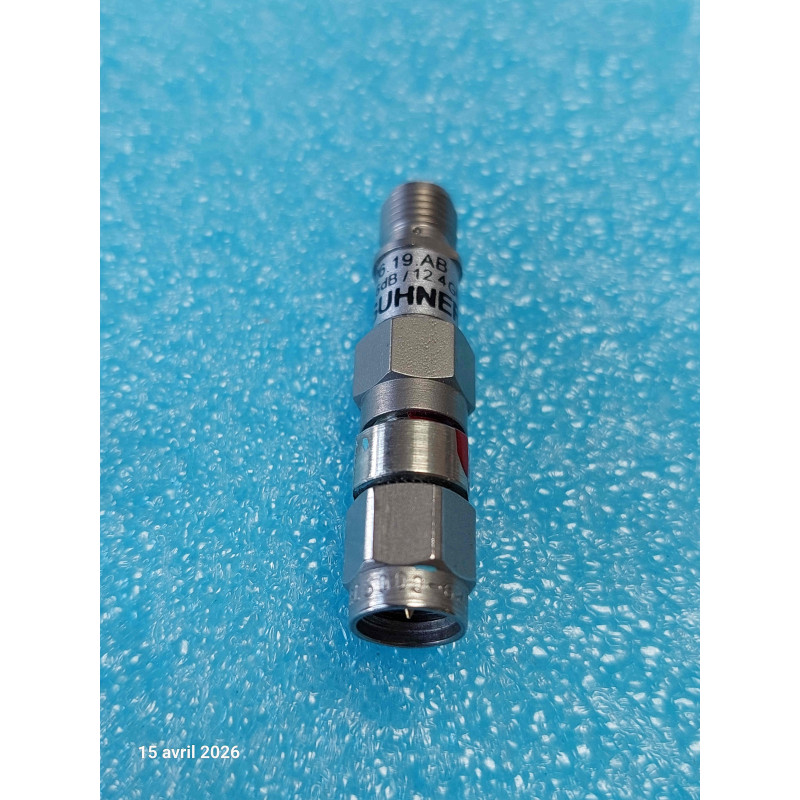

Atténuateur coaxial RF fixe de précision haute fréquence de la marque suisse de référence HUBER+SUHNER (Référence fabricant : 6606.19.AB / 660619AB). Ce composant de métrologie et d'adaptation de niveau est conçu pour insérer une atténuation constante de 6 dB sur des lignes de transmission coaxiales opérant de la bande DC jusqu'à 12,4 GHz. Équipé d'une interface SMA Mâle d'un côté et SMA Femelle de l'autre, il offre une impédance nominale rigoureuse de 50 Ohms, un Taux d'Onde Stationnaire (TOS / VSWR) très faible et une excellente stabilité thermique. Fabriqué en acier inoxydable / laiton passivé avec contacts plaqués or et diélectrique PTFE, cet atténuateur garantit une fiabilité optimale pour les applications hyperfréquences exigeantes. Matériel d'occasion en bon état, contrôlé en atelier (maintien mécanique rigide, filetages fluides et continuité électrique vérifiée).
Qualité Métrologique Huber+Suhner & Précision Hyperfréquence 12,4 GHz (Atténuateur Coaxial Fixe RF / Marque Huber+Suhner / Référence 6606.19.AB - 660619AB / Valeur 6 dB / Bande Passante DC à 12,4 GHz / Interfaces SMA Mâle vers SMA Femelle / Impédance 50 Ohms / Contacts Plaqués Or / Corps Acier Inox - Passivé / Occasion Bon État / Contrôlé d'Atelier). Composant d'instrumentation et de protection RF indispensable pour diviser la puissance par 4, protéger les entrées sensibles d'analyseurs de réseau (VNA) ou d'oscilloscopes, et améliorer le Taux d'Onde Stationnaire (adaptation d'impédance).
Quantité : 1 atténuateur individuel.
Marque / Fabricant : HUBER+SUHNER (Suisse – Référence mondiale de la connectique RF et hyperfréquence).
Référence Catalogue : 6606.19.AB (ou 660619AB).
Type de Composant : Atténuateur Coaxial RF Fixe (Coaxial Fixed Attenuator).
Atténuation Nominale : 6 dB (Division de la puissance RF par un facteur de 4).
Plage de Fréquence Utile : DC à 12,4 GHz (Bandes HF, VHF, UHF, SHF / Micro-ondes).
Impédance Nominale : 50 Ohms.
Connecteur Entrée / Sortie :
Côté 1 : SMA Mâle (Port coaxial 50 Ohms à visser avec écrou hexagonal).
Côté 2 : SMA Femelle (Port coaxial 50 Ohms fileté).
Matériaux & Construction :
Corps / Boîtier : Acier inoxydable passivé ou laiton usiné de précision (Haute résistance mécanique et thermique).
Contact Central / Broches : Bronze au béryllium plaqué Or (Conductivité maximale, faible résistance de contact et excellente résistance à l'usure).
Isolant Diélectrique : PTFE (Téflon) haute qualité.
Format / Orientation : Droit (Axial).
État : Occasion en bon état (Nettoyé, contrôlé électriquement, filetages SMA fluides, broches centrales intactes).
Atouts de l'Atténuateur Huber+Suhner 6606.19.AB (6 dB / 12,4 GHz) :
Précision Suissmade & Métrologie : Assure une atténuation parfaitement linéaire de 6 dB de DC jusqu'à 12,4 GHz, essentielle lors des calibrations fines ou des mesures de banc de test hyperfréquence.
Amélioration Sensible du TOS / VSWR (Matching) : L'insertion d'un atténuateur de 6 dB améliore le Return Loss d'une ligne de 12 dB (2 x 6 dB), éliminant quasi totalement les réflexions parasites entre deux sous-ensembles RF mal adaptés.
Protection Efficace des Équipements : Réduit la puissance du signal incident d'un facteur 4, protégeant ainsi les étages d'entrée sensibles des instruments de mesure (analyseurs de spectre, oscilloscopes haute vitesse, récepteurs SDR) contre les surcharges.
Applications Principales :
Calibration et mesures de précision sur analyseurs de réseau vectoriel (VNA), analyseurs de spectre et générateurs HF/SHF.
Bancs d'essai de télécommunications (Wi-Fi, réseaux cellulaires, radars, récepteurs SDR).
Ajustement et alignement des niveaux de puissance dans les chaînes d'émission/réception et sous-ensembles RF en laboratoire.
