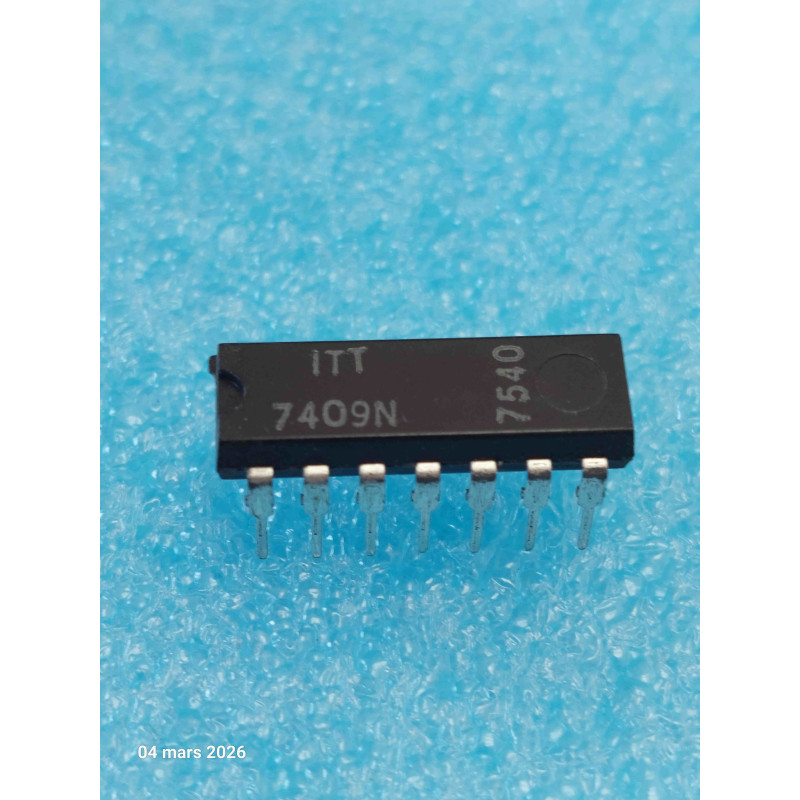

Le 7409N est un circuit intégré logique faisant partie de la famille TTL (Transistor-Transistor Logic) standard. Il contient quatre portes logiques ET (AND) à deux entrées avec sorties à collecteur ouvert (Open-Collector). C'est un composant classique utilisé pour le traitement de signaux logiques et l'interfaçage dans les systèmes électroniques numériques.
Note technique :
Fonctionnement : Contrairement à la porte ET classique (7408) qui possède une sortie "totem-pole" (push-pull), le 7409 possède une sortie à collecteur ouvert. Cela signifie que la sortie ne peut pas générer un état haut (5V) par elle-même ; elle a besoin d'une résistance de tirage (pull-up) externe reliée au VCC pour définir le niveau logique haut.
Flexibilité : La sortie à collecteur ouvert permet de réaliser des fonctions logiques "câblées" (Wired-AND) ou de piloter des charges avec une tension différente de celle du circuit logique (dans la limite de la tension de claquage du transistor de sortie).
Compatibilité : Il est parfaitement interchangeable avec d'autres séries 7409 de fabricants comme Texas Instruments ou National Semiconductor.
Conseils Pro :
Résistance Pull-Up : N'oubliez pas d'ajouter une résistance (typiquement entre 1 kΩ et 10 kΩ) entre chaque broche de sortie utilisée et le VCC (+5V). Sans cette résistance, la sortie restera flottante à l'état haut, ce qui provoquera un comportement imprévisible de votre circuit.
Maintenance Vintage : S'agissant de composants NOS, les broches peuvent présenter une légère oxydation due au stockage prolongé. Un simple nettoyage avec un chiffon abrasif très fin ou un contacteur spécialisé suffira pour assurer une bonne soudure sur votre PCB.
Utilisation : Ce circuit est idéal pour le prototypage sur plaque d'essai (breadboard) grâce à son boîtier DIP-14 classique. Pour les projets nécessitant une haute fiabilité, privilégiez l'utilisation de supports tulipe pour éviter les chocs thermiques sur le composant lors des soudures.
Consommation : Bien que ce soit une puce TTL standard, gardez à l'esprit que les circuits logiques bipolaires consomment plus que leurs équivalents CMOS modernes (série 74HC ou 74HCT). Assurez-vous que votre alimentation 5V est bien découplée avec un condensateur de 100 nF placé au plus près des broches VCC et GND du CI.
