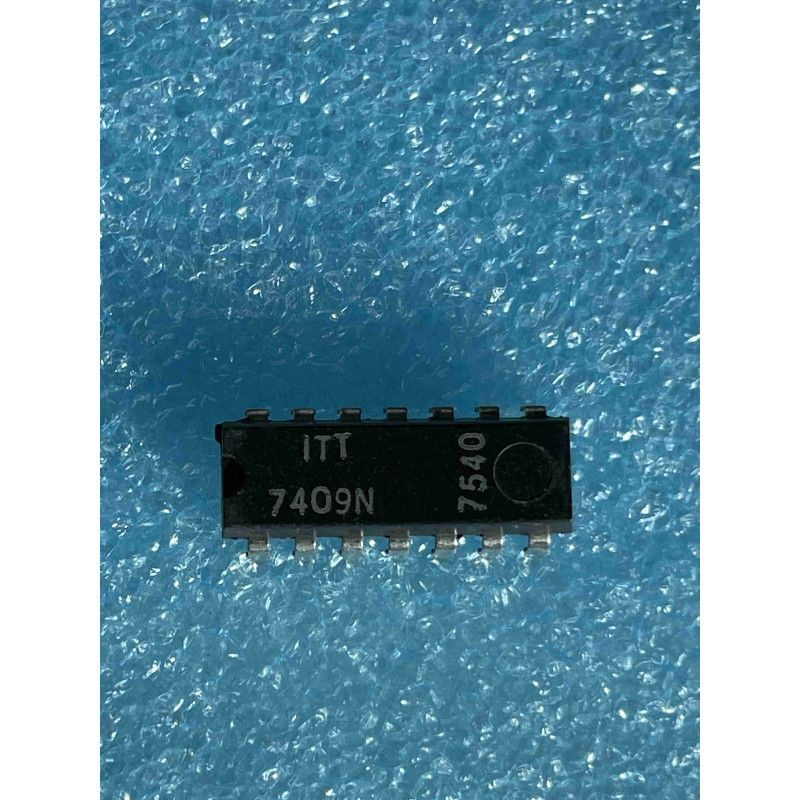

Le 7409N est un circuit intégré de la famille TTL fabriqué par ITT. Il s'agit d'une porte ET (AND) quadruple avec sortie à collecteur ouvert (Open Collector). Il est conçu pour des applications logiques où une souplesse de pilotage est requise, notamment pour combiner plusieurs signaux ou piloter des charges avec des tensions différentes de celle du bloc logique.
Note technique :
Sortie Collecteur Ouvert : À l'instar du 7403, la sortie de chaque porte ET est à collecteur ouvert. Elle ne fournit pas de tension HAUTE par elle-même ; elle permet soit de laisser la ligne flotter (état HAUT si une résistance de rappel est présente), soit de tirer la ligne à la masse (état BAS).
Usage : Idéal pour réaliser des fonctions de porte "ET" câblée, ou pour interfacer des signaux logiques avec des niveaux de tension externes (ex: piloter une ligne de bus 12V avec une logique 5V).
Conseils Pro :
Résistance de rappel (Pull-up) : C'est le point critique : sans résistance de rappel connectée entre la sortie et la tension d'alimentation (VCC ou une autre source), votre signal de sortie sera toujours "flottant" à l'état haut. Une valeur typique est de 1 k$\Omega$ à 2,2 k$\Omega$.
Découplage : Ne faites pas l'impasse sur le condensateur de 100 nF entre les broches 14 (VCC) et 7 (GND). ITT, comme Signetics, produisait des composants avec des fronts de montée très rapides qui peuvent induire des parasites sur le rail d'alimentation si le filtrage est insuffisant.
Maintenance (NOS) : Les composants ITT sont très respectés pour leur qualité de construction. Assurez-vous que les broches sont exemptes de toute oxydation avant insertion. Si vous utilisez ces composants dans une restauration, le format DIP-14 est standard et s'insère parfaitement sur les supports tulipes de l'époque.
Compatibilité : Il est très proche du 7408 (porte ET standard), mais attention : le 7408 possède une sortie totem-pole active, tandis que le 7409 nécessite impérativement une résistance externe. Ne remplacez jamais un 7408 par un 7409 sans ajouter la résistance de rappel.
