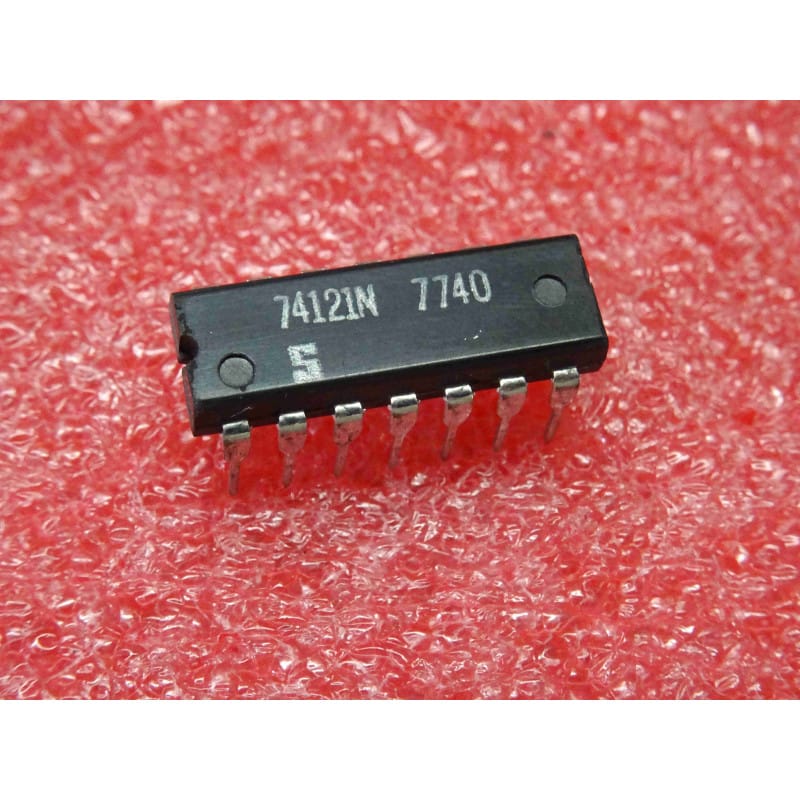

Le 74121N (marqué SN74121N ou DM74121N avec les logos officiels de Texas Instruments ou National Semiconductor selon le lot) est un circuit intégré logique monolithique classique de la famille TTL standard. Ce composant d'époque adopte le format d'un boîtier plastique traversant standard DIP14 (14 broches, corps étroit de 300 mils).
Le préfixe SN74 ou DM74 l'inscrit de manière stricte dans la gamme de logique numérique de série 7400, tandis que la référence 121 désigne le circuit de temporisation monostable de référence. Le suffixe N valide son encapsulation sous boîtier plastique double en ligne.
Le 74121N est un multivibrateur monostable déclenchable avec entrées Schmitt-trigger intégrées (Monostable Multivibrator, lot d'origine Texas Instruments / National, boîtier DIP14).
Ce composant historique est conçu pour générer une impulsion de sortie calibrée d'une durée parfaitement définie dès qu'il reçoit un signal de déclenchement (trigger). Sa grande force technique réside dans son étage d'entrée : il dispose de deux entrées logiques actives au niveau bas (A1, A2) et d'une entrée active au niveau haut (B) dotée d'un circuit Schmitt-trigger. Cette entrée Schmitt-trigger permet de déclencher le monostable proprement, même avec des signaux d'entrée lents ou parasités (temps de montée supérieur à 1 volt par seconde), offrant une excellente immunité aux bruits. La durée de l'impulsion de sortie est ajustable de 40 nanosecondes à 28 secondes en connectant une résistance (R) et un condensateur (C) externes sur les broches dédiées. La puce intègre également une résistance interne optionnelle de 2 kilohms.
On retrouve ce composant universel au cœur des circuits de mise en forme d'impulsions, des temporisateurs de logique câblée, des modules de détection de fronts, des circuits anti-rebonds pour boutons-poussoirs et des cartes de contrôle de bus d'ordinateurs rétro des années 70 à 90. Proposé en qualité New Old Stock (NOS), ce composant d'origine authentique est parfait pour dépanner et restaurer la précision de vos bases de temps logiques.
Le diagnostic de la sortie muette ou de l'impulsion permanente (Le contrôle du réseau RC) : C'est la vérification d'établi prioritaire sur les platines équipées du 74121. Si la puce refuse de générer son impulsion ou reste bloquée au niveau haut, le défaut vient souvent des composants passifs de temporisation. Méthode d'atelier : Circuit sous tension, contrôlez la présence du condensateur externe entre les broches 10 (C_EXT) et 11 (R_C_EXT). Si ce condensateur ou la résistance associée a dérivé ou s'est mis en court-circuit avec les années, la rampe de charge interne ne s'établit plus et la puce ne commute pas. Si les composants passifs externes sont parfaitement sains et que l'impulsion d'entrée arrive sur la broche B (broche 5) mais que la sortie Q (broche 6) reste fixe, la logique de commande interne a rendu l'âme. Remplacez le circuit intégré par ton exemplaire NOS.
Le piège de la broche 9 (Sélection de la résistance interne) : Le 74121 offre une flexibilité technique : si vous n'avez pas de résistance externe sous la main, vous pouvez utiliser sa résistance interne de 2 kilohms en reliant directement la broche 9 (R_INT) au rail positif d'alimentation +5V (broche 14). Si votre schéma d'époque utilise une résistance externe branchée sur la broche 11, la broche 9 doit impérativement rester en l'air (non connectée). Une confusion à ce niveau fausse complètement la durée de la temporisation.
Installation conseillée sur support de précision DIP14 : Pour préserver les tolérances du silicium d'origine face aux agressions thermiques lors du soudage et simplifier la maintenance future de cette section de synchronisation, installez un support tulipe DIP14 à contacts dorés. Soudez le support vide à l'étain (fer réglé à 310 degrés Celsius maximum), nettoyez soigneusement la zone à l'alcool isopropylique pour supprimer tout résidu de flux (les courants de charge étant sensibles, les fuites de surface entre pastilles altèrent la durée de l'impulsion), puis insérez délicatement le 74121N à froid.
