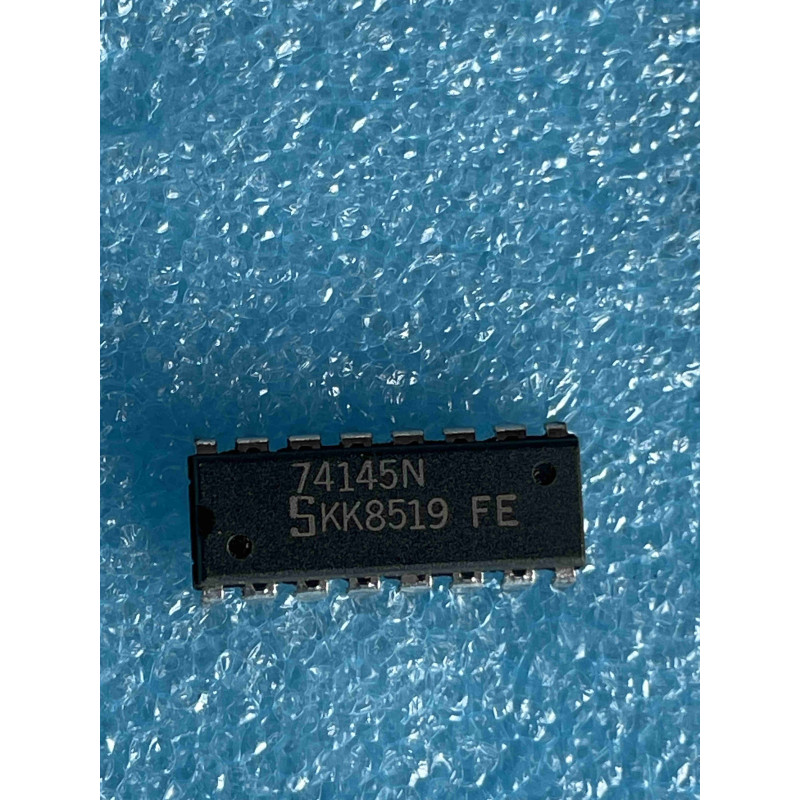

Le 74145N est un décodeur/pilote d'affichage à haute tension, conçu pour convertir des entrées binaires (BCD) en une sortie décimale parmi dix. Fabriqué par Signetics, ce composant est une référence incontournable pour piloter des tubes Nixie ou des afficheurs à gaz, grâce à ses sorties capables de supporter des tensions élevées.
Note technique :
Fonctionnement : Il prend 4 entrées logiques BCD (0 à 9) et tire à la masse l'une des dix sorties correspondantes. Toutes les autres sorties restent à l'état haute impédance.
Haute Tension : Contrairement au 7445, le 74145 est conçu pour éviter tout risque de "clignotement" lors des changements d'état logiques, ce qui le rend idéal pour l'affichage numérique stable.
Usage : Historiquement utilisé dans les calculatrices Nixie, les compteurs de fréquence vintage et les machines à sous électromécaniques.
Conseils Pro :
Tension de sortie : Le 74145 peut supporter une tension de sortie plus élevée que sa propre tension d'alimentation TTL (5V). C'est pourquoi il est le compagnon idéal des tubes Nixie, bien qu'il faille toujours s'assurer que la tension de la charge (anode du tube) ne dépasse pas les spécifications absolues du fabricant (souvent limitée à 15V pour les versions standard, mais certaines tolèrent plus).
Découplage : Comme pour tous les circuits Signetics TTL, un condensateur de 100 nF entre les broches VCC (16) et GND (8) est impératif pour éviter les erreurs de décodage dues au bruit sur la ligne d'alimentation lors de la commutation des sorties.
Maintenance (NOS) : Les composants Signetics "N" (boîtier plastique) sont très robustes. Cependant, inspectez les broches pour détecter toute corrosion de stockage. Un nettoyage à l'alcool isopropylique est recommandé avant de les insérer dans vos projets de restauration.
Sécurité : Si vous travaillez sur des projets avec des tubes Nixie, rappelez-vous que ces circuits manipulent des tensions bien plus élevées que les 5V TTL habituels. La prudence est de mise lors des tests.
