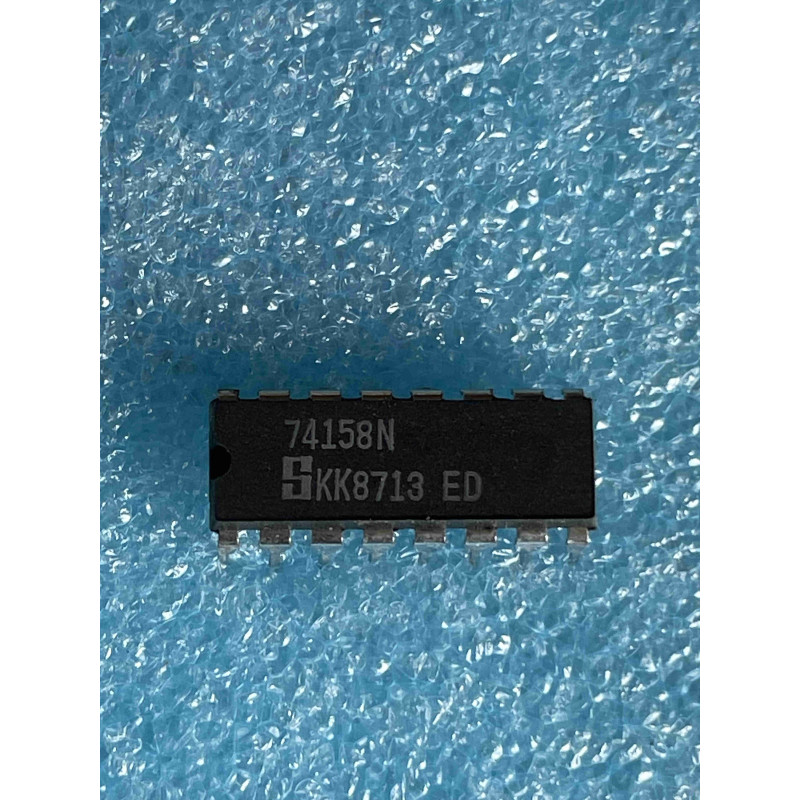

Le 74158N de Signetics est un multiplexeur de données quadruple 2 vers 1. Il est conçu pour sélectionner l'un des deux canaux de données d'entrée (4 bits par canal) et diriger le résultat vers une sortie inversée. Il est largement utilisé dans les systèmes de bus informatiques pour router des informations provenant de différentes sources.
Note technique :
Inversion de sortie : Contrairement au 74157 qui propose des sorties non inversées, le 74158 fournit des sorties inversées. Cette caractéristique était souvent exploitée dans les architectures TTL pour économiser une porte logique inverseuse supplémentaire dans le flux de données.
Strobe (Enable) : Il intègre une entrée de validation (Strobe) qui, lorsqu'elle est à l'état HAUT, force toutes les sorties à l'état HAUT, ce qui est extrêmement utile pour isoler des bus sans interférer avec les autres composants.
Sélection : Une seule broche de sélection (Select) permet de basculer instantanément entre le groupe d'entrées A et le groupe d'entrées B.
Conseils Pro :
Découplage : Ce multiplexeur effectue des commutations rapides sur quatre canaux simultanément. La mise en place d'un condensateur de 100 nF entre la broche VCC (16) et la masse (8) est cruciale pour éviter les "glitches" ou pics de tension lors de la commutation des bus de données.
Gestion des entrées : Comme pour tous les circuits TTL Signetics de cette génération, ne laissez jamais d'entrées inutilisées flottantes. Connectez-les à la masse ou au VCC selon la logique requise pour éviter tout comportement instable.
Maintenance (NOS) : Les composants Signetics "N" sont réputés pour leur longévité. Lors de la restauration d'appareils anciens (comme des mini-ordinateurs 8 bits ou des séquenceurs), ces multiplexeurs sont souvent la cause de pannes de "bus" intermittentes s'ils ont été soumis à des décharges électrostatiques. Vérifiez bien l'intégrité de vos bus de données avant de soupçonner ces CI.
Application : Si vous restaurez un appareil, assurez-vous de bien vérifier sur le schéma s'il s'agit d'un 74157 (non inversé) ou d'un 74158 (inversé). Une confusion lors du remplacement entraînerait une inversion de toute la logique de votre bus de données.
