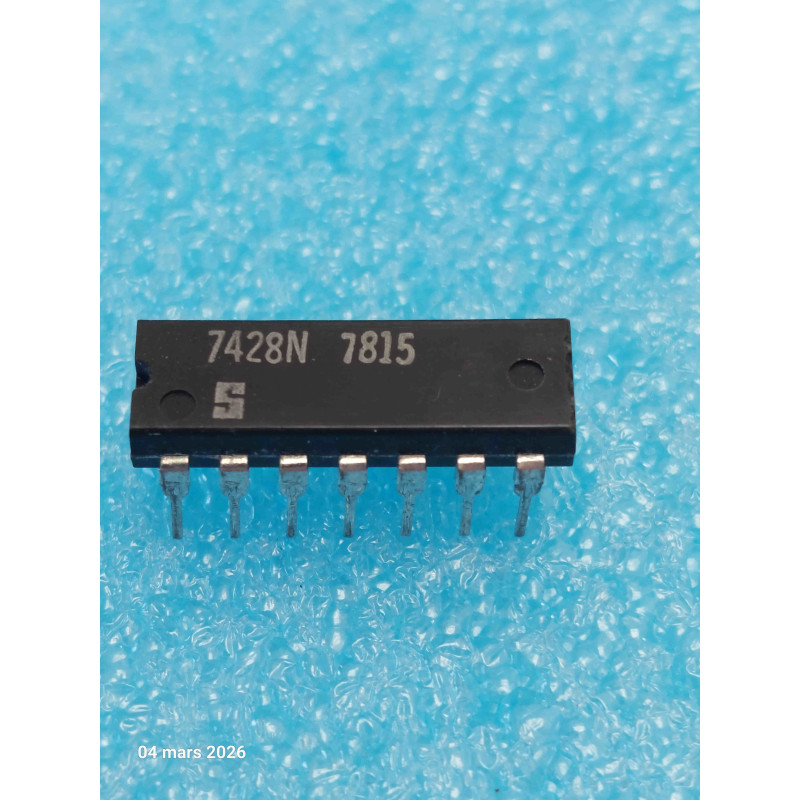

Le 7428N est un composant logique classique de la famille TTL (Transistor-Transistor Logic). Il contient quatre portes NOR (NI) à deux entrées, spécifiquement conçues avec des sorties "Buffer" (tampon) capables de gérer des charges plus importantes que les portes NOR standards de type 7402.
Note technique :
Fonction "Buffer" : Contrairement à une porte NOR 7402 standard, le 7428 possède une capacité de courant de sortie supérieure (High Fan-out). Il est utilisé pour piloter des lignes de bus chargées ou des charges nécessitant une commande plus vigoureuse tout en conservant la logique inversée de la fonction NOR.
Architecture TTL : Ce composant suit la logique de seuils de tension TTL standard (0,8V pour le niveau bas, 2,0V pour le niveau haut).
Usage classique : Idéal pour la remise en état de systèmes informatiques anciens, les séquenceurs logiques ou les projets de logique combinatoire discrète.
Conseils Pro :
Capacité de pilotage : Si votre conception demande de piloter plusieurs entrées (fan-out élevé) ou des indicateurs lumineux (LEDs, dans la limite du courant autorisé par la datasheet), le 7428 est un bien meilleur choix qu'une porte logique standard qui risquerait de saturer et d'écrouler la tension de sortie.
Maintenance (NOS) : Comme il s'agit de pièces "New Old Stock", vérifiez l'alignement des broches avant insertion sur votre PCB. Si elles sont légèrement déformées par le stockage, redressez-les avec délicatesse à l'aide d'une pince à bec fin ou d'un outil d'insertion pour éviter de forcer sur les contacts de votre support.
Découplage : Même sur un projet simple, un condensateur de 100 nF entre la broche 7 (GND) et la broche 14 (VCC) est fortement recommandé pour filtrer les transitoires de courant causés par la commutation rapide des quatre portes internes.
Identique vs Remplacement : En cas de réparation, ne le confondez pas avec le 7402. Bien que le brochage (pinout) soit similaire pour les portes, les caractéristiques électriques de sortie (courant de sortie) sont différentes. Vérifiez toujours le schéma original de l'appareil avant remplacement.
