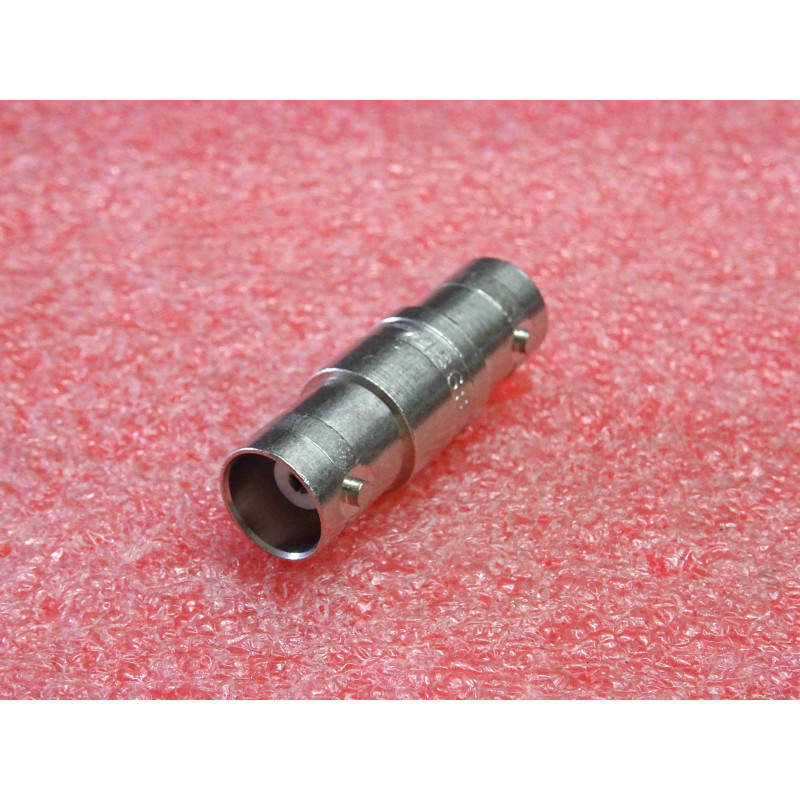

Adaptateur coaxial RF de précision d'atelier de marque Amphenol (Référence commerciale / FSCM : 74868, Référence militaire standard : UG-914/U ou UG914/U).
Ce raccord droit (passant) assure le raccordement en ligne (in-line coupler) ou la jonction bout-à-bout entre deux câbles coaxiaux équipés de fiches BNC Mâles. Conçu pour les applications de mesure, la métrologie, les réseaux de données 50 Ohms, les baies de test et la vidéo professionnelle, cet adaptateur garantit une continuité d'impédance de 50 Ohms et d'excellentes performances RF du courant continu (DC) jusqu'à 4 GHz. Matériel neuf sous packaging d'atelier / New Old Stock.
Adaptateur Coaxial Droit BNC Femelle vers BNC Femelle / Marque Amphenol / Code Fabricant : 74868 / Norme Militaire : UG-914/U (UG914/U) / Configuration : BNC Jack to BNC Jack (F/F) / Impédance Nominale : 50 Ohms / Bande Passante : DC à 4 GHz / Tension Max. : 500 V RMS / Verrouillage Rapide à Baïonnette 1/4 de Tour / Corps Laiton Nickelé / Contacts Centraux Usinés & Traités Plaqué Or / Diélectrique PTFE (Téflon) / Neuf. Composant de connectique RF, d'extension de câbles et de métrologie indispensable pour l'aboutement de cordons BNC en atelier.
Marque / Fabricant : Amphenol (Référence mondiale de la connectique RF).
Code Fabricant / Cage Code : 74868 (Amphenol Corporation).
Référence Normalisée (MIL-C-39012) : UG-914/U (UG914/U).
Type d'Interface / Format : BNC Femelle vers BNC Femelle (BNC Jack to BNC Jack) – Raccord droit.
Impédance Nominale : 50 Ohms (50 $\Omega$).
Performances High Frequency (RF) :
Gamme de Fréquences : 0 à 4 GHz (DC à 4 GHz).
Tension de Service Max. : 500 V RMS.
ROS / VSWR : Faible taux d'onde stationnaire grâce au respect strict des tolérances mécaniques et diélectriques Amphenol.
Matériaux & Construction :
Corps / Douille : Laiton usiné de précision avec plaquage Nickel anticorrosion et haute résistance aux cycles d'insertion.
Contacts Centraux : Bronze au béryllium / laiton usiné avec plaquage Or sur les alvéoles de contact pour une résistance de jonction minimale.
Isolant Diélectrique : PTFE (Téflon) résistant aux températures élevées (-65 °C à +165 °C).
Système de Verrouillage : Baïonnette standard 1/4 de tour BNC.
État : Neuf d'origine sous packaging d'atelier.
Atouts du Raccord Amphenol UG-914/U en Atelier :
Prolongation Sans Perte : Permet de réunir deux câbles coaxiaux BNC (type RG58, RG142, RG223) pour augmenter la longueur de ligne sans avoir à refaire de soudures ni dégrader le blindage électromagnétique.
Qualité Amphenol / Standard MIL : La conformité au standard militaire UG-914/U garantit une répétabilité parfaite des mesures de laboratoire et une tenue mécanique optimale des baïonnettes.
Conseils d'Utilisation & Contrôle en Atelier :
Nettoyage des Contacts : Avant l'encliquetage des fiches BNC Mâles, s'assurer que les alvéoles centrales et les ergots de baïonnette de l'adaptateur sont exempts de poussière ou de corps gras.
Contrôle Électrique au Multimètre :
Âme centrale : Vérifier la continuité directe entre les deux alvéoles centrales (résistance < 0,1 Ohm).
Masse / Blindage : Vérifier l'isolement parfait entre le contact central et le corps nickelé extérieur.
