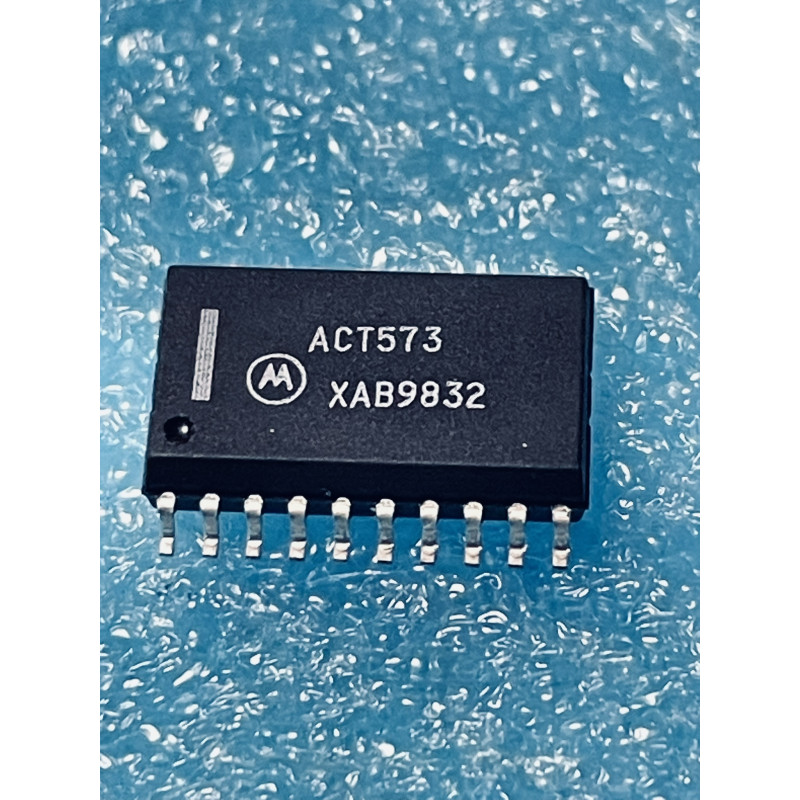

Le 74ACT573 (couramment marqué 74ACT573 ou MC74ACT573) est un circuit intégré logique monolithique CMOS de haute vitesse, conçu et fabriqué par le constructeur américain Motorola Semiconductor (gamme logique haute performance). Ce composant adopte un format miniature destiné au montage en surface (CMS / SMD) de type SOIC-20 (Small Outline Integrated Circuit à 20 broches, corps large de 300 mils, souvent désigné par le suffixe DW chez Motorola).
Le préfixe ACT spécifie de manière stricte la technologie Advanced CMOS compatible TTL. Elle combine la vitesse de commutation ultra-rapide des anciennes séries logiques bipolaires (comme la série 74F ou 74ALS) avec la très faible consommation d'énergie au repos propre au CMOS, tout en garantissant des seuils de tension d'entrée directement compatibles avec les niveaux logiques TTL (0,8V pour le niveau bas et 2,0V pour le niveau haut).
Il s'agit d'un registre de verrouillage transparent octal de type D avec sorties à 3 états (Octal D-Type Transparent Latch with 3-State Outputs, boîtier SOIC-20 de chez Motorola). Ce circuit intègre 8 bascules indépendantes dont le brochage est configuré en mode "flux direct" (flow-through) : toutes les entrées de données ($D0$ à $D7$) sont regroupées sur un côté du boîtier, tandis que toutes les sorties correspondantes ($Q0$ à $Q7$) sont alignées exactement en face, simplifiant drastiquement le tracé des pistes sur le circuit imprimé. On retrouve très fréquemment ce grand classique industriel comme circuit tampon (buffer), registre d'adresse pour microprocesseurs ou interface de bus de données sur les cartes électroniques des années 90 à nos jours. Géré en qualité New Old Stock (NOS), ce circuit d'origine Motorola avec son logo officiel est une pièce indispensable pour la maintenance de systèmes numériques.
Le diagnostic du bus de données figé ou en conflit (Le piège de la broche OE) : C'est la panne classique d'établi sur les cartes logiques ou les cartes mères de microprocesseurs d'époque. Si le microcontrôleur n'arrive plus à lire ou écrire sur son bus et que les signaux semblent "écrasés" à une tension intermédiaire (autour de 1,5V à 2,5V), contrôlez immédiatement la broche 1 (OE - Output Enable) du 74ACT573. Méthode d'atelier : La broche OE est active au niveau bas (0V). Si elle reçoit un niveau haut (5V), les 8 sorties de la puce passent instantanément en haute impédance (état "Z"), se déconnectant virtuellement du bus pour laisser la place à un autre composant. Si le circuit logique de sélection d'époque en amont est défectueux ou si la piste est micro-fissurée, deux composants peuvent tenter de parler sur le bus en même temps, créant un conflit thermique destructeur. Si la ligne OE est saine mais que les sorties restent figées malgré les ordres de l'entrée Latch Enable (LE - broche 11), le tampon interne est grillé. Remplacez la puce par ta pièce Motorola NOS.
Le piège de la distinction entre Verrouillage Transparent (74ACT573) et Registre à Déclenchement (74ACT574) : Attention à l'équivalence rapide lors du tri de ton stock. Bien que le 74ACT573 et le 74ACT574 partagent le même brochage flow-through en boîtier SOIC-20, leur comportement interne est totalement différent. Sur le 573, tant que la broche LE (Latch Enable) est au niveau haut (5V), le composant est "transparent" : les sorties suivent instantanément les variations des entrées. Le verrouillage ne se produit que lors du passage de LE au niveau bas (0V). Le 574, lui, est une bascule déclenchée exclusivement sur le front montant d'une horloge. Ne les inversez jamais sous peine de bloquer la synchronisation temporelle du circuit.
La règle de l'art face à la vitesse du signal (Le découplage de la série ACT) : La technologie Advanced CMOS (ACT) de Motorola commute ses transistors MOS internes en quelques nanosecondes à peine. Ces transitions ultra-rapides génèrent de violents appels de courant transitoires sur les lignes d'alimentation, capables de créer des parasites indésirables (glitches) sur les composants logiques voisins. La règle de l'art d'artisan : Soudez impérativement un condensateur céramique multicouche (MLCC) de 100 nF au plus près des broches d'alimentation, directement entre la broche 20 (VCC) et la broche 10 (GND), sous le circuit imprimé.
Précautions de brasage de précision du format SOIC-20 Large : Les boîtiers SOIC à corps large (300 mils) dissipent bien mais demandent un alignement rigoureux sur leurs empreintes CMS. Nettoyez parfaitement la zone de la carte d'origine à la tresse fine et à l'alcool isopropylique. Appliquez un flux de brasage fluide de qualité. Positionnez le 74ACT573 à la pince brucelle en vérifiant bien l'orientation du point de repère de la broche 1. Fixez une première patte d'angle à l'aide de votre fer réglé à 310 degrés Celsius maximum, puis soudez les broches restantes de manière rapide (moins de 2 secondes par patte) pour ne pas propager de stress thermique excessif vers le plastique. Un brossage méticuleux à l'alcool isopropylique après opération éliminera les ponts capacitifs parasites entre les lignes de données rapides.
