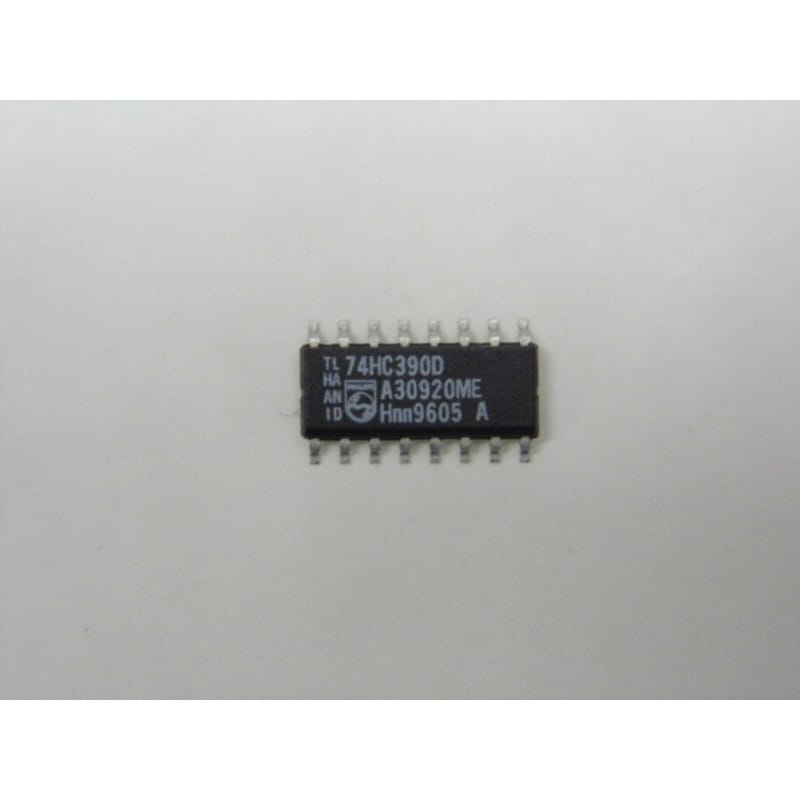

Le 74HC390D est un circuit intégré logique de la famille 74HC (High-speed CMOS), présenté ici en boîtier CMS (Composant Monté en Surface), généralement un SOIC-16. Il s'agit d'un double compteur décimal (binaire-décimal / BCD) à 4 bits.
Ce composant est composé de deux compteurs décimaux indépendants, chacun possédant une remise à zéro (Reset) asynchrone. Sa structure interne permet d'effectuer des comptages successifs ou d'être utilisé comme un diviseur de fréquence très précis, ce qui le rend idéal pour la création d'horloges, de temporisateurs ou d'étages de division dans des systèmes numériques.
Fonction : Double compteur décimal (BCD) indépendant à 4 bits.
Technologie : CMOS haute vitesse (compatible TTL).
Fonctionnalités clés :
Indépendance : Deux sections de comptage totalement séparées sur une seule puce.
Remise à zéro : Chaque compteur dispose d'une entrée Master Reset (MR) asynchrone.
Flexibilité : Peut être configuré en compteur binaire ou en diviseur par 2 et par 5.
Format : Boîtier CMS (généralement SOIC-16), fourni ici par lot de 2.
Diagnostic Express (Comptage erratique ou blocage) :
Le piège des entrées de remise à zéro (MR) : Le compteur ne progressera jamais si les entrées Master Reset ne sont pas maintenues à un niveau logique bas (actif au niveau haut). Si le compteur reste bloqué à zéro, vérifiez qu'aucune tension parasite ne maintient ces broches à l'état haut.
Configuration du comptage : Le 74HC390 est un compteur BCD (décimal). Si vous attendez un comptage binaire pur jusqu'à 15 (hexadécimal), ce composant ne sera pas adapté ; il se réinitialise après avoir atteint 9.
Qualité de l'horloge : Comme il s'agit d'un compteur synchrone interne, il est sensible aux fronts de montée des signaux d'horloge. Si vous utilisez des interrupteurs mécaniques pour incrémenter le compteur, un circuit anti-rebond (debounce) est absolument indispensable pour éviter les incréments multiples indésirables.
Recommandations de Montage :
Soudure CMS : Le boîtier SOIC-16 demande une attention particulière lors du brasage. Utilisez un fer à panne fine et un peu de flux pour faciliter le mouillage des pastilles.
Découplage : Comme pour tous les composants de la série 74HC, la commutation rapide des compteurs internes génère du bruit sur le rail d'alimentation. Un condensateur de 100 nF au plus près de la broche VCC est essentiel pour garantir la précision du comptage.
Protection Antistatique : Bien que les boîtiers CMS soient robustes, ils restent basés sur la technologie CMOS, très sensible aux décharges électrostatiques. Conservez-les dans leur sachet antistatique jusqu'au moment de leur soudure sur le circuit imprimé.
