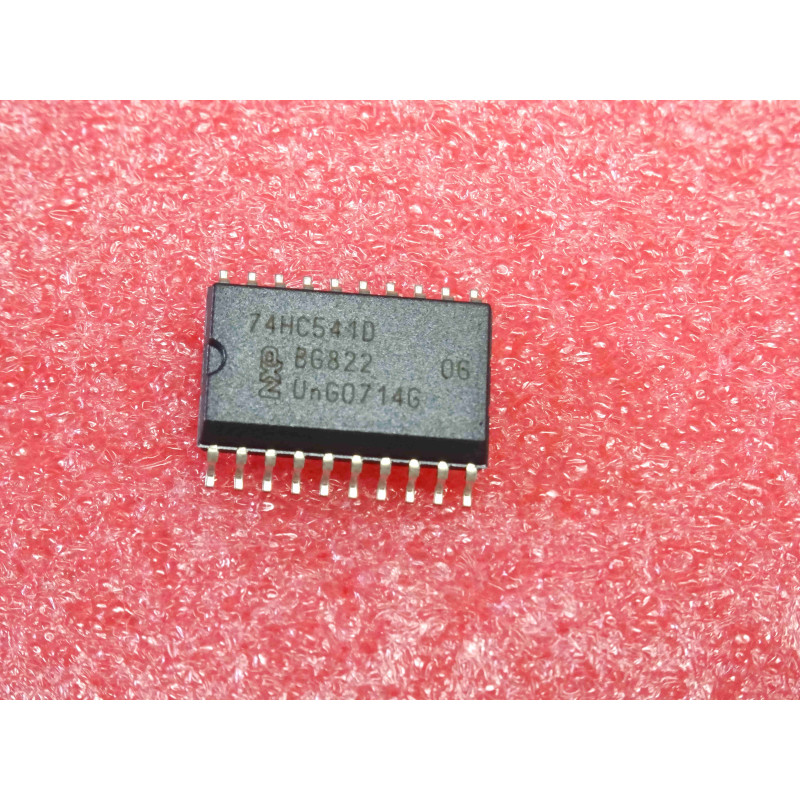

Le 74HC541D est un buffer (tampon) non inverseur octal haute vitesse de la famille HCMOS. Conçu pour piloter des bus de données, il permet d'isoler des signaux logiques tout en offrant une capacité de courant suffisante pour charger des lignes de transmission ou des bus complexes grâce à ses sorties "3-state" (trois états).
Note technique :
Fonctionnement : Ce composant transfère les données de 8 entrées vers 8 sorties sans inversion. Il possède deux entrées de validation (OE1 et OE2) actives à l'état BAS. Lorsque l'une de ces entrées est à l'état HAUT, les sorties passent en haute impédance (état déconnecté du bus).
Technologie HC : Offre une consommation très faible (CMOS) avec des vitesses de commutation rapides, bien que les niveaux logiques soient basés sur le standard CMOS (contrairement à la famille HCT, compatible TTL).
Disposition des broches : La disposition des broches est optimisée pour le routage sur circuit imprimé (entrées d'un côté, sorties de l'autre), ce qui simplifie grandement la conception de bus de données.
Conseils Pro :
Gestion du bus : Les deux entrées de validation (OE1, OE2) doivent toutes deux être au niveau BAS pour activer les sorties. Si vous n'utilisez qu'une seule commande, reliez l'autre directement à la masse.
Maintenance (NOS/SMD) : Ces composants SMD sont sensibles aux décharges électrostatiques (ESD). Manipulez-les avec un bracelet antistatique et stockez-les dans leur emballage d'origine.
Soudure SMD : Le boîtier SO-20 (SOT163-1) possède des broches au pas de 1,27 mm. Utilisez un flux de soudure pour éviter les ponts. Un bon nettoyage après soudure avec de l'alcool isopropylique est essentiel, car les résidus de flux peuvent affecter la haute impédance des sorties 3-state si le circuit est utilisé dans des environnements humides.
Découplage : Avec 8 buffers, des pointes de courant peuvent se produire lors des commutations simultanées. Placez un condensateur céramique de 100 nF entre la broche VCC (20) et la broche GND (10), le plus proche possible du composant.
