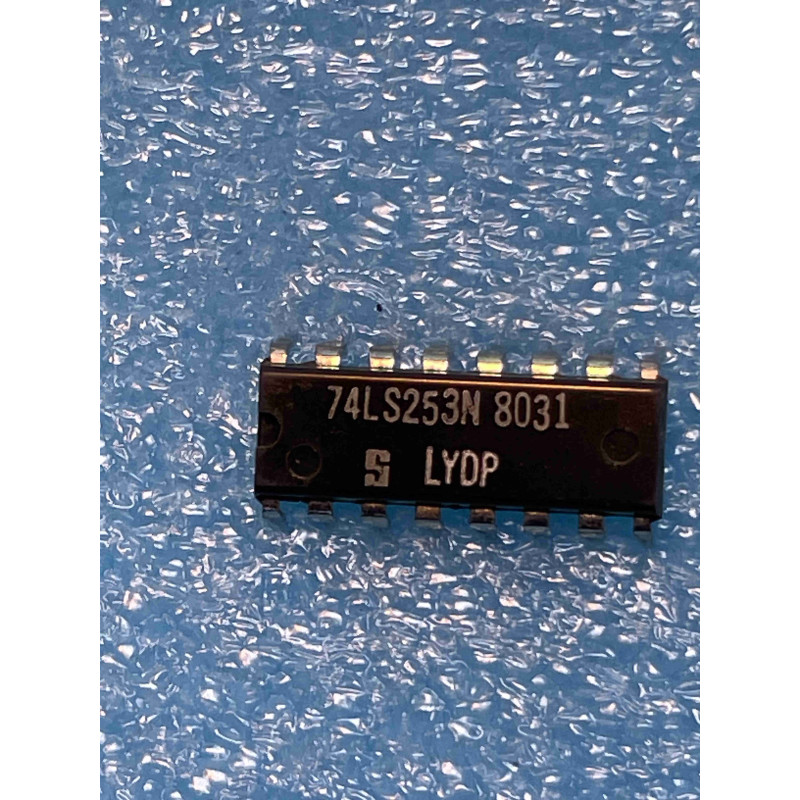

Le 74LS253N de Signetics est un multiplexeur de données quadruple 2 vers 1 (ou plus précisément, deux multiplexeurs 4 vers 1 indépendants dans un même boîtier) doté de sorties à trois états (3-state). Il est conçu pour acheminer des données provenant de quatre sources vers une seule ligne de sortie, une fonction clé dans les architectures de processeurs.
Note technique :
Structure Interne : Ce CI contient deux multiplexeurs 4 vers 1 complets. Ils partagent les mêmes entrées de sélection (Select A et B), mais possèdent chacun leur propre entrée de validation (Output Enable).
Sorties 3 États : Contrairement au multiplexeur 74LS153, le 74LS253 permet de mettre les sorties en haute impédance (Hi-Z). Cela signifie que vous pouvez relier les sorties de plusieurs 74LS253 directement sur un bus de données commun sans créer de court-circuit, ce qui est indispensable pour les systèmes à base de microprocesseur.
Logique : Les sorties sont non inversées par rapport aux données d'entrée.
Conseils Pro :
Découplage : Avec ses sorties à trois états capables de piloter des lignes de bus, les transitions sont rapides. Un condensateur de 100 nF (céramique) entre la broche VCC (16) et la masse (8) est crucial pour éviter les oscillations sur le bus lors des changements de sélection.
Maintenance (NOS) : Les composants Signetics "LS" sont très fiables, mais la fonction "Tri-state" est plus complexe à tester qu'un simple multiplexeur. Si vous restaurez un vieil ordinateur et qu'un bus semble "bloqué" (lecture toujours à 0 ou 1), le 74LS253 est un excellent candidat au remplacement.
Gestion du bus : N'oubliez jamais que l'entrée Output Enable (G) est active à l'état BAS. Si elle est laissée flottante, le composant pourrait ne jamais activer ses sorties, ou pire, se comporter de manière erratique. Forcez-la à la masse si vous ne comptez pas utiliser la fonction haute impédance.
Compatibilité : Il est souvent utilisé en remplacement ou en complément du 74LS153. Vérifiez bien si votre schéma nécessite la fonction "Tri-state" (74LS253) ou si une sortie standard (74LS153) est suffisante.
