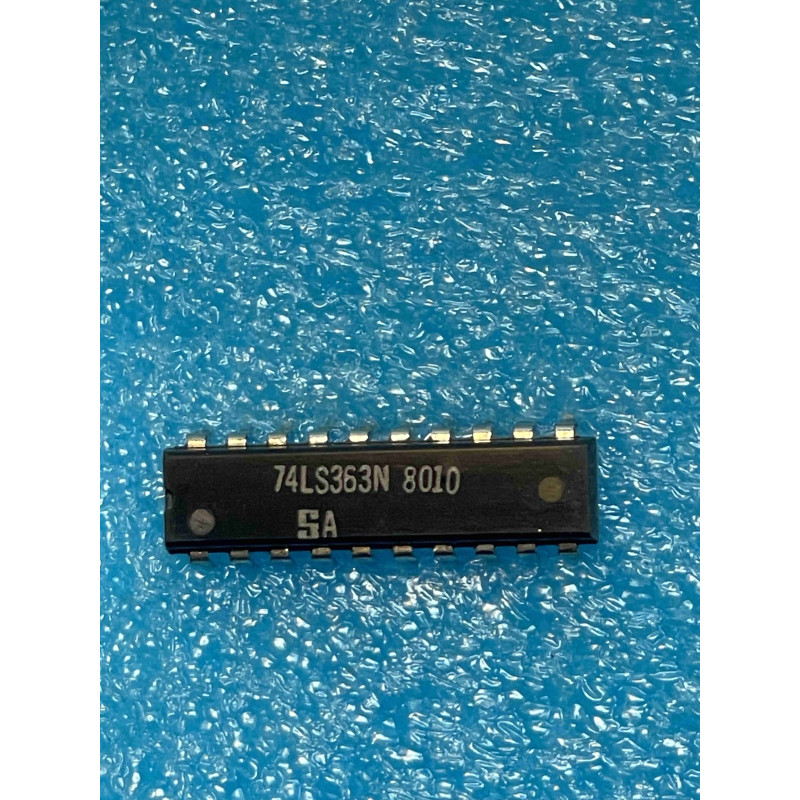

Le 74LS363N est un loquet (latch) transparent octal de type D doté de sorties à trois états (3-state). Il est conçu pour le stockage temporaire de données de bus de 8 bits. Fabriqué en technologie Low-power Schottky (LS-TTL), il offre un équilibre idéal entre vitesse et consommation, souvent utilisé dans les architectures de processeurs 8 bits.
Note technique :
Fonctionnement Transparent : Lorsque l'entrée de validation (Latch Enable) est à l'état HAUT, les données en sortie suivent les entrées en temps réel. Lorsque l'entrée passe à l'état BAS, les données présentes aux entrées sont "verrouillées" et maintenues aux sorties.
Architecture Octale : Il gère 8 bits simultanément, ce qui en fait le compagnon idéal des bus de données 8 bits standard.
Sorties 3 États : Permet une isolation totale du bus via une entrée de contrôle de sortie active à l'état BAS (Output Control).
Conseils Pro :
Découplage : Avec 8 bits commutant potentiellement en même temps, ce composant peut générer des courants d'appel significatifs. Un condensateur de 100 nF (céramique) placé au plus près des broches VCC (20) et GND (10) est indispensable pour garantir la stabilité des données.
Entrées flottantes : Ne laissez jamais les entrées de contrôle (Latch Enable ou Output Control) flottantes. Si elles ne sont pas pilotées activement, utilisez des résistances de tirage (pull-up ou pull-down) pour définir un état logique stable et éviter que le loquet ne bascule de manière imprévisible.
Maintenance (NOS) : Les boîtiers DIP-20 sont plus larges que les DIP-14/16 habituels. Vérifiez bien l'espacement sur vos supports de carte. Comme il s'agit de composants LS, ils sont très fiables, mais la gestion de la haute impédance (Hi-Z) reste le point le plus fragile : un test à l'oscilloscope est recommandé si vous suspectez un conflit de bus.
Application : Ce composant est très courant dans la restauration d'ordinateurs vintage (ex: systèmes à base de Z80 ou 6502) pour créer des registres d'adresse ou de données temporaires.
