Note technique :

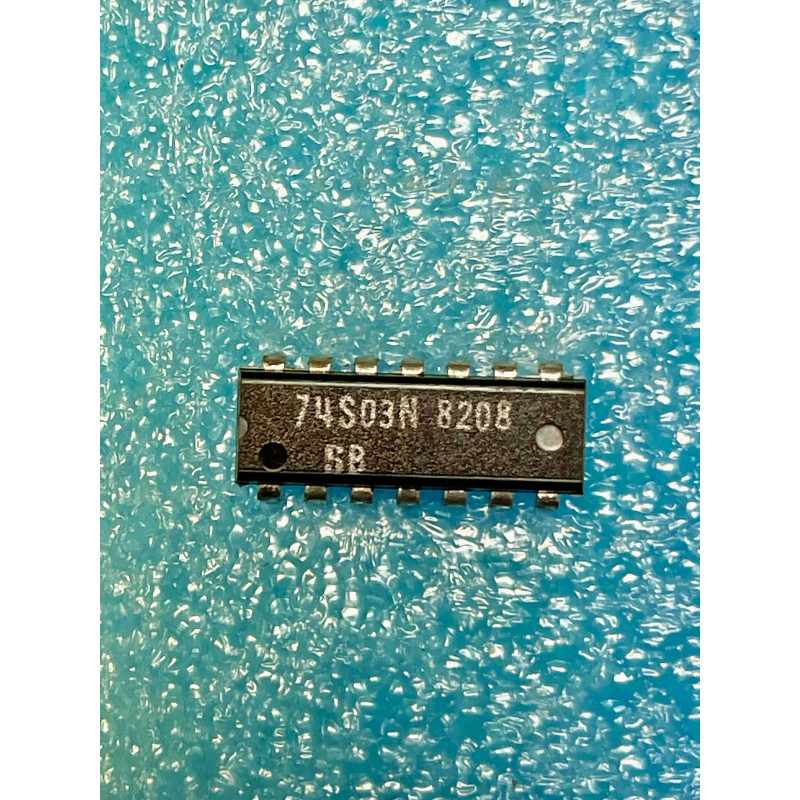

Patrimoine Signetics : Le marquage Signetics sur une puce de la série 74S garantit souvent un processus de fabrication bipolaire mature, offrant une meilleure stabilité thermique que certaines copies d'autres fabricants de l'époque.
Technologie Schottky : Comme rappelé précédemment, l'intégration de diodes Schottky permet de limiter la saturation des transistors internes, offrant des temps de propagation très faibles (typiquement autour de 3 ns). C'est la solution idéale pour les sections de votre circuit où la vitesse est critique.
Conseils Pro :
Intégrité du signal : Étant donné la rapidité de la série 74S de Signetics, veillez à ce que vos pistes de cuivre soient aussi courtes que possible. Des pistes trop longues pourraient agir comme des antennes et provoquer des réflexions de signal, surtout avec des sorties à collecteur ouvert.
Découplage : Ne négligez jamais le condensateur de 100 nF entre les broches 14 et 7. Les composants Schottky sont plus "bruyants" sur la ligne d'alimentation que la série standard.
Maintenance : Si vous remplacez un 7403 standard par ce 74S03, vérifiez que votre alimentation 5V est bien découplée. La technologie Schottky réagit très mal aux chutes de tension transitoires.
Authenticité : Ces pièces Signetics sont idéales pour une restauration "period-correct". Conservez bien le marquage et assurez-vous de l'absence d'oxydation sur les broches avant intégration.
