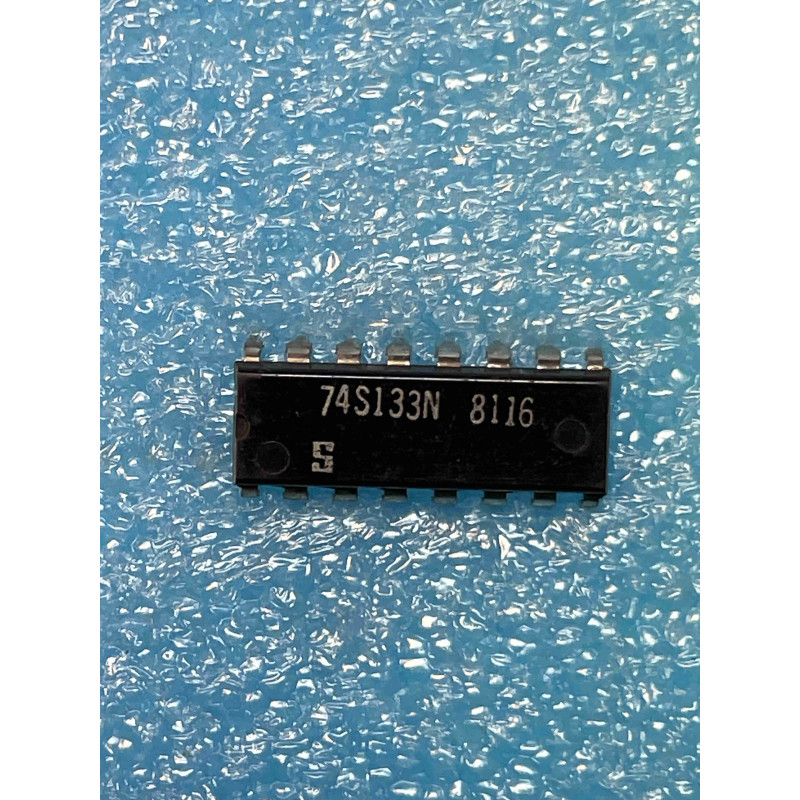

Le 74S133N de Signetics est une porte logique spécialisée de la famille Schottky TTL (S-TTL). Il s'agit d'une porte NAND à 13 entrées, une fonction extrêmement puissante pour le décodage d'adresses complexes ou la validation logique dans les systèmes numériques haute performance.
Note technique :
Fonction Logique : La sortie est à l'état BAS uniquement si les 13 entrées sont à l'état HAUT simultanément. Sinon, la sortie est à l'état HAUT.
Intégration : Remplacer 13 entrées logiques par une seule puce permet une réduction massive de l'encombrement sur les circuits imprimés (PCB), particulièrement utile pour les décodeurs de bus d'adresses dans les micro-ordinateurs vintage.
Rapidité : Grâce à la technologie Schottky, le délai de propagation est très faible, ce qui est crucial pour maintenir la synchronisation des signaux dans les systèmes fonctionnant à haute fréquence.
Conseils Pro :
Gestion des entrées : Avec 13 entrées, il est tentant de laisser certaines broches en l'air. Ne le faites pas. Toutes les entrées inutilisées doivent impérativement être reliées à une source logique HAUTE (VCC) pour que la porte puisse fonctionner normalement.
Découplage : C'est un composant "lourd" en termes de commutation logique. Un condensateur de 100 nF (céramique) entre la broche VCC (16) et GND (8) est indispensable pour absorber les transitoires de courant.
Maintenance (NOS) : Les composants Signetics "S" sont des pièces de précision. Lors de la soudure sur des cartes anciennes, utilisez de préférence des supports tulipes pour éviter de soumettre le cristal de silicium à la chaleur directe du fer, ce qui préservera la durée de vie de cette référence devenue rare.
Application : Ce composant est souvent le "cerveau" des circuits de décodage d'adresse (ex: activer une puce ROM seulement quand une plage d'adresses spécifique est sollicitée). Si votre système affiche des erreurs de lecture intermittentes, vérifiez l'état de ces entrées à l'aide d'un analyseur logique.
