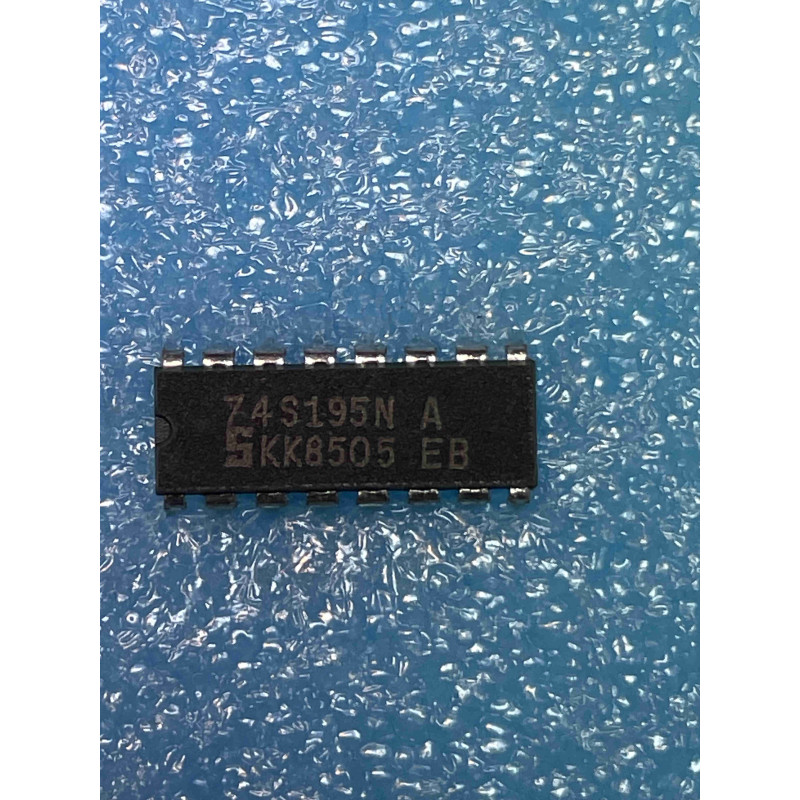

Le 74S195N de Signetics est un registre à décalage universel 4 bits haute performance appartenant à la famille Schottky TTL (S-TTL). Il est conçu pour des opérations complexes de manipulation de données, telles que le chargement parallèle, le décalage à droite ou le maintien des données.
Note technique :
Fonctionnalité Universelle : Il permet le chargement parallèle synchrone des données (via les entrées A-D) et le décalage vers la droite (Shift Right). La sélection du mode de fonctionnement s'effectue via une broche de contrôle (Shift/Load).
Vitesse Schottky : Comme pour la série S, ce composant est optimisé pour des fréquences d'horloge élevées, indispensable dans les unités arithmétiques et logiques (ALU) ou les buffers de communication série-parallèle rapides.
Sorties : Il dispose de sorties Q non inversées ainsi que d'une sortie complémentaire $Q_D$ pour les opérations de cascade.
Conseils Pro :
Découplage : La famille 74S est exigeante en termes de stabilité d'alimentation. Un condensateur de 100 nF (céramique) entre la broche VCC (16) et la masse (8) est impératif pour éviter que les commutations rapides du registre ne génèrent des erreurs de données sur les autres circuits.
Gestion des entrées : Toutes les entrées de contrôle (Shift/Load, Clear, J/K inputs) doivent être définies. Si une entrée est inutilisée, ne la laissez jamais flottante ; une entrée en haute impédance sur un circuit TTL Schottky est une porte ouverte aux parasites.
Maintenance (NOS) : Ces registres Signetics sont parfaits pour restaurer des processeurs 8 bits ou des contrôleurs d'affichage vintage. Lors de l'installation, préférez l'utilisation d'un support tulipe pour isoler le composant de la chaleur du fer à souder, préservant ainsi la longévité de ce composant "Schottky" sensible.
Cascadabilité : Il est possible de relier plusieurs 74S195 en cascade pour former des registres de 8, 12 ou 16 bits en connectant la sortie série de l'un à l'entrée série de l'autre.
