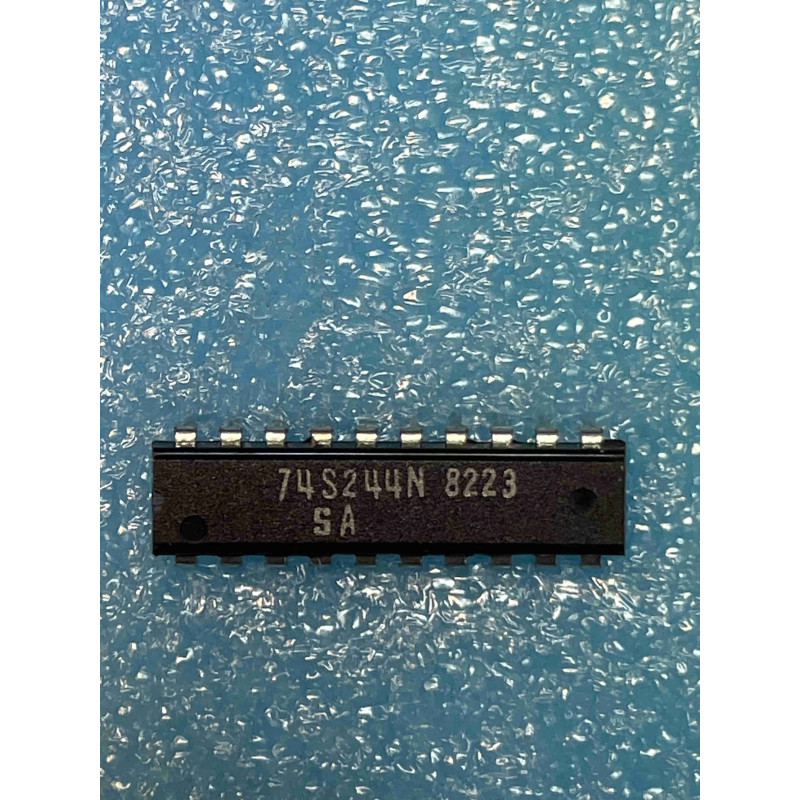

Note technique :
Configuration : Organisé en deux groupes de 4 bits, chacun avec sa propre entrée de contrôle de sortie ($\bar{OE}$). Cela offre une flexibilité de routage essentielle pour les systèmes utilisant des bus de données 8 bits.
Technologie Schottky : Le marquage Signetics sur ce type de composant assure une excellente linéarité et des caractéristiques de commutation très franches. Ces composants étaient souvent utilisés pour isoler les sections critiques des processeurs des bus système.
Conseils Pro :
Découplage : La série 74S est particulièrement exigeante. Pour garantir la stabilité du signal sur vos bus, utilisez un condensateur de 100 nF (céramique) placé au plus près des broches VCC (20) et GND (10). Pour les designs haute performance, un condensateur tantale de 1 µF à 10 µF en parallèle sur le rail d'alimentation est une excellente pratique.
Gestion des entrées : Comme pour tous les buffers à trois états, si les broches de contrôle de sortie ($\bar{OE}$) ne sont pas utilisées, reliez-les impérativement à la masse pour éviter que les sorties ne flottent, ce qui créerait des niveaux logiques indéterminés.
Maintenance (NOS) : Les composants Signetics "S" sont des pièces historiques robustes. Lors de leur intégration dans vos projets de restauration, utilisez des supports tulipe. La chaleur prolongée d'un fer à souder peut dégrader les performances de commutation ultra-rapides de la technologie Schottky.
Compatibilité : Il remplace avantageusement un 74LS244 ou un 74244 standard. Attention toutefois : la consommation en courant d'un 74S244 est plus importante. Vérifiez que votre alimentation 5V dispose de la réserve nécessaire si vous remplacez plusieurs buffers standards par des versions "S".
